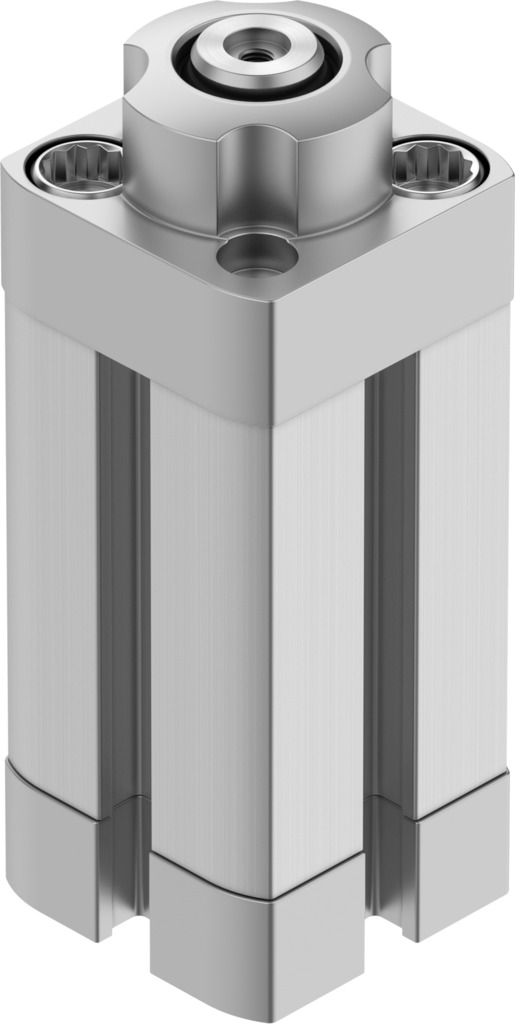

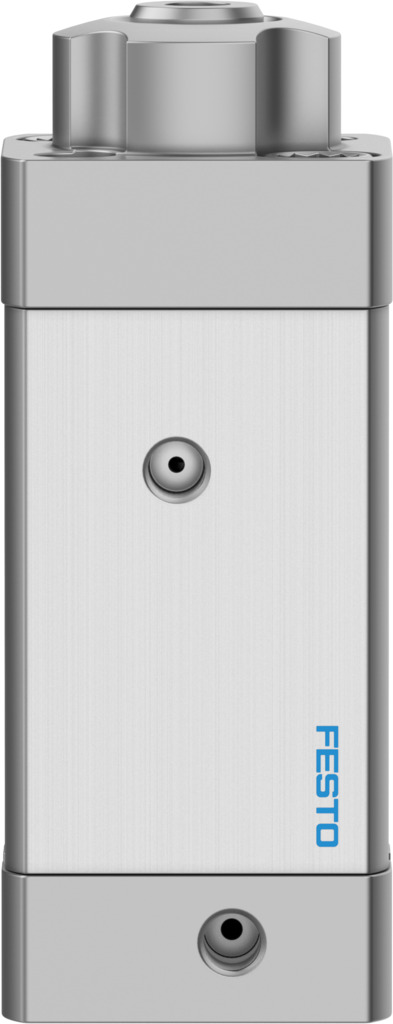

Стопорный цилиндр
DFSP-16-15-DF-PA
576065Цена: 9 980 ₽
| Сила удара | 880 Н |
| Диаметр поршня | 16 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 15 мм |
1
Загрузки
| Температура окружающей среды | -10 °C ... 80 °C |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Сила удара | 880 Н |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Винты для крепления материала | Высоколегированная нержавеющая сталь |
| Материальное покрытие | Кованый алюминиевый сплав ... Анодированный |
| Материальный цилиндр-бочка | Кованый алюминиевый сплав ... Гладкий анодированный |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Рулон материала | Оцинкованная сталь |
| Уплотнения из материала | TPE-U (ПОЛИУРЕТАН) |
| Максимальная частота циклов | 5 Гц |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,1 МПа ... 1 МПа |
| Допустимое боковое усилие при переключении | 147 Н |
| Диаметр поршня | 16 мм |
| Резьба штока поршня | М3 |
| Конец штока поршня | Внутренняя резьба |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Защита от крутящего момента/направляющей | Круглый поршневой шток |
| Инсульт | 15 мм |
| Символ | 00991217 |
| Тип крепления | Либо: ... Со сквозным отверстием |
| Варианты | Поршневой шток с внутренней резьбой |
-
