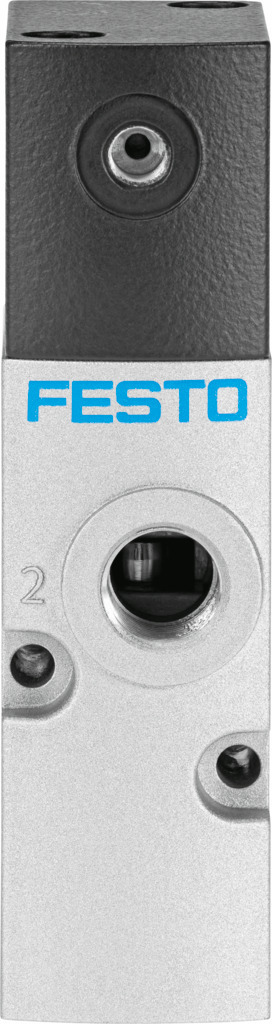

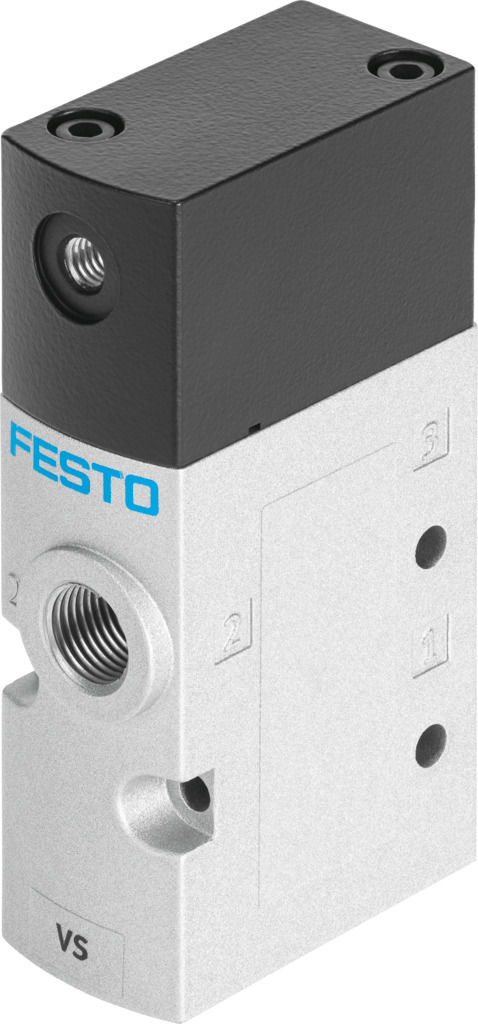

Пневмоклапан
VUWS-L20-M32C-M-G18
575671Цена: 2 790 ₽
| Пневматическое соединение, порт 1 | G1/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 700 л/мин |
| Тип приведения в действие | Пневматический |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
1
| Температура окружающей среды | -10 °C ... 60 °C |
| Утверждение | признанный в США (OL) |
| Соединение с дыхательным аппаратом | Не проложенный по каналу |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Поршневой запорный клапан |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Защита от взрыва | Информация, указанная в сертификате, должна соблюдаться! ... Зона 1 (ATEX) |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Никто |
| Материал корпуса | Литой под давлением алюминий ... Окрашенный |
| Скользящее устройство поршня из материала | Кованый алюминиевый сплав |
| Винты из материала | Оцинкованная сталь |
| Уплотнения из материала | HNBR ... NBR |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 5,7 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,25 МПа ... 1 МПа |
| Контрольная подача воздуха | Внутренний |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,25 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Вес продукта | 127 г |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 700 л/мин |
| Время выключения | 28 мс |
| Время включения | 10 мс |
| Символ | 00997384 |
| Тип приведения в действие | Пневматический |
| Тип крепления | Либо: ... На направляющей коллектора |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| Размер клапана | 21 мм |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| круг | Перекрытие |
| пневматический рабочий порт | G1/8 |
-
-
-
-
-
-
-
-
-
