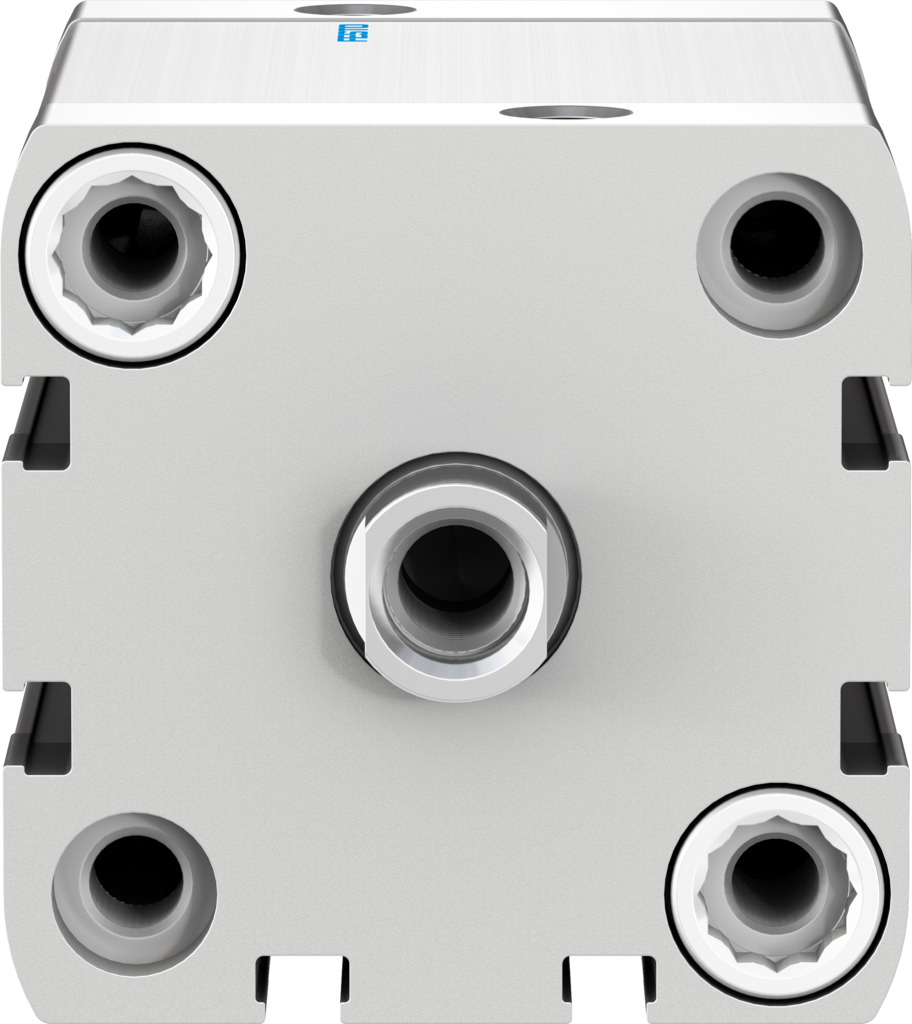

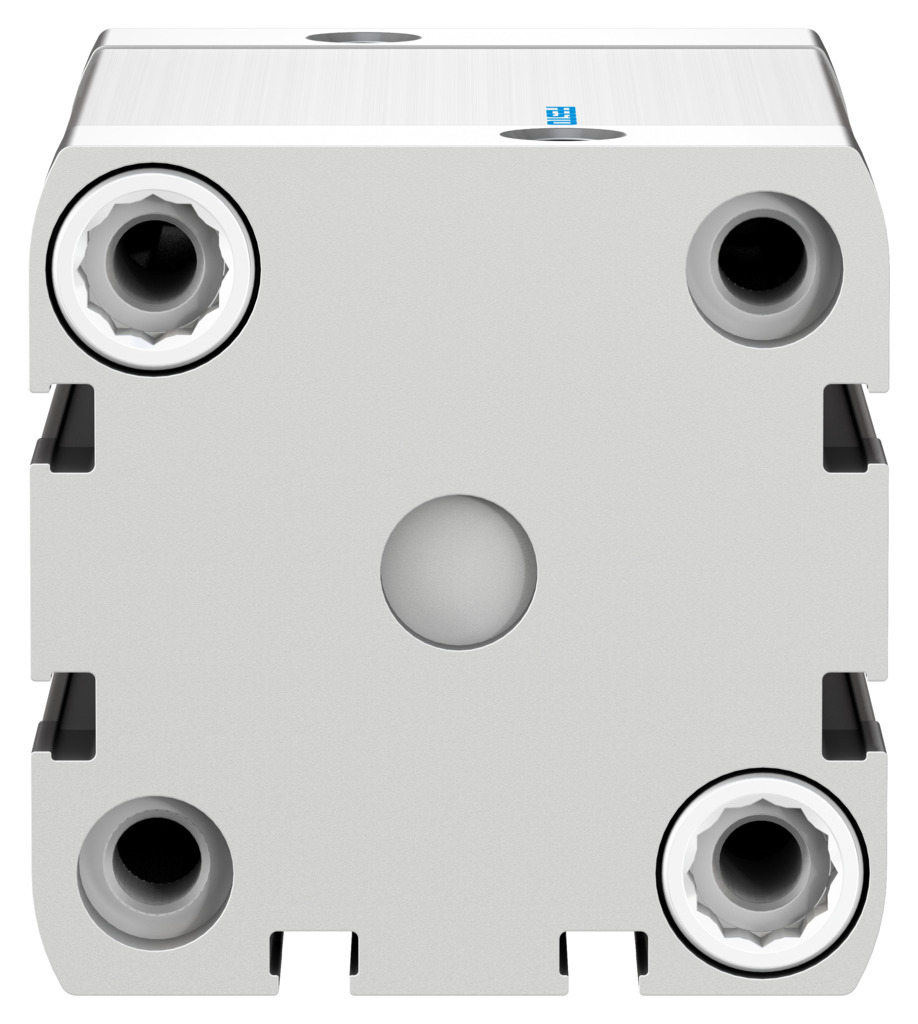

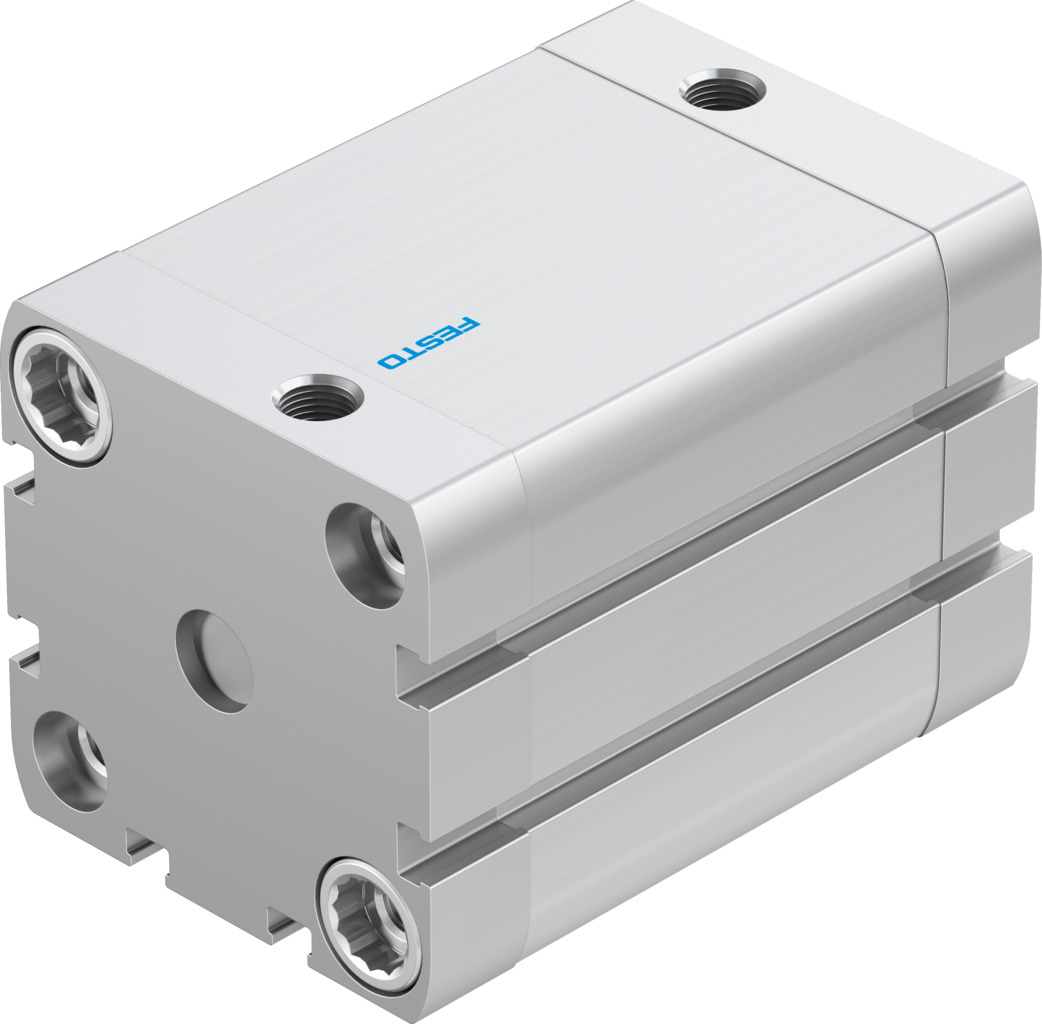

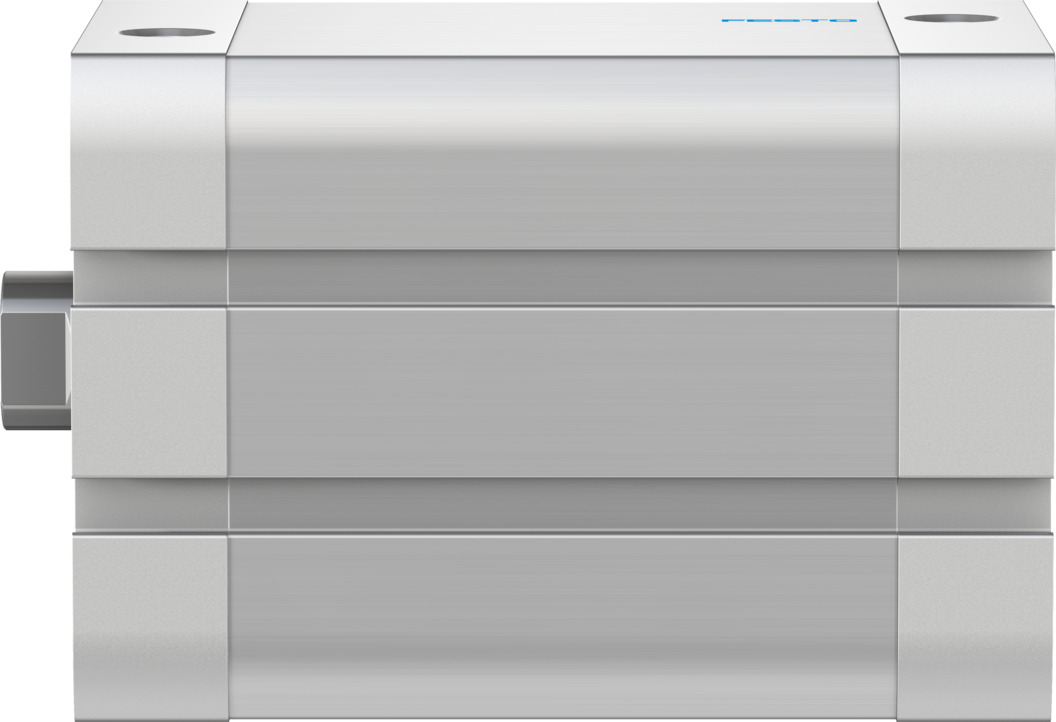

Компактный цилиндр
ADN-50-50-I-PPS-A
572688Цена: 5 600 ₽
| Амортизирующий | Саморегулирующаяся пневматическая амортизация в конечном положении |
| Режим работы | Двойного действия |
| Диаметр поршня | 50 мм |
| Инсульт | 50 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 1178 Н |
1
Загрузки
| Температура окружающей среды | -20 °C ... 80 °C |
| Соответствует стандарту | Стандарт ISO 21287 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Саморегулирующаяся пневматическая амортизация в конечном положении |
| Длина амортизации | 6 мм |
| Энергия удара в конечных положениях | 2,8 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Винты для крепления материала | Сталь |
| Материальное покрытие | Анодированный кованый алюминиевый сплав |
| Материальный цилиндр-бочка | Гладкоанодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная сталь |
| Уплотнения из материала | TPE-U(PUR) |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 218 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,1 МПа ... 1 МПа |
| Диаметр поршня | 50 мм |
| Резьба штока поршня | М10 |
| Конец штока поршня | Внутренняя резьба |
| Пневматическое соединение | G1/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 762 г |
| Инсульт | 50 мм |
| Символ | 00992970 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 1178 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 1057 Н |
| Тип крепления | Либо: ... Со сквозным отверстием |
| Варианты | Поршневой шток на одном конце |
-
