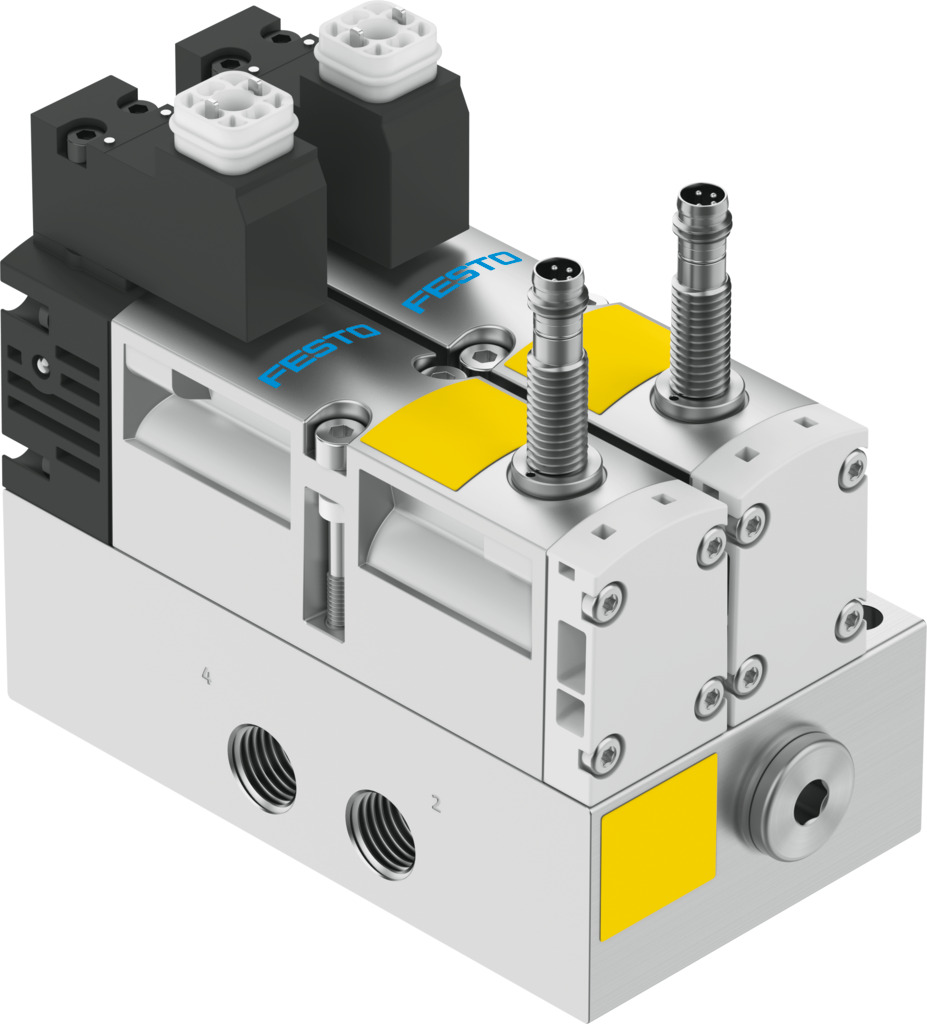

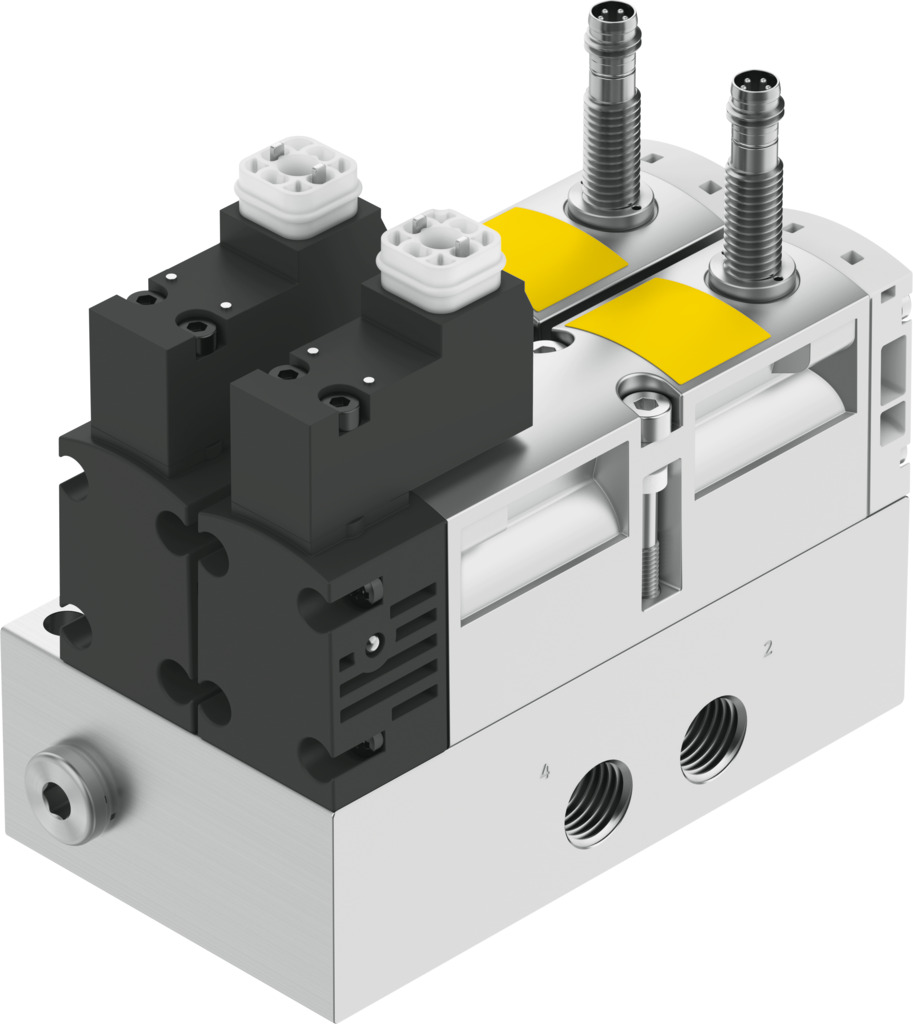

Блок управления
VOFA-L26-T52-M-G14-1C1-APP
569819Цена: 80 710 ₽
| Рабочее давление | 0,3 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 950 л/мин |
| Функция клапана | 5/2-позиционный, моностабильный |
1
Загрузки
| Температура окружающей среды | -5 °C ... 50 °C |
| Утверждение | признанный в США (OL) |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по оборудованию |
| Орган, выдавший сертификат | UL MH19482 |
| Данные о характеристиках катушки | 24 В постоянного тока: 1,8 Вт |
| Соответствует стандарту | На 60947-5-2 |
| Строительная ширина | 65 мм |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Степень защиты | СТЕПЕНЬ защиты IP65 ... НОМЕР 4 |
| Дизайн | Поршневой запорный клапан |
| Рабочий цикл | 100% |
| Электрическое соединение | Тип C ... Согласно EN 175301-803 |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Направление потока | Необратимый |
| Датчик тока холостого хода | 10 мА |
| Марка KC | KC-EMV |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Никто |
| Материал корпуса | Литой под давлением алюминий ... ПА |
| Винты из материала | Оцинкованная сталь |
| Уплотнения из материала | FPM ... HNBR |
| Максимальное поле магнитных помех | 60 тонн |
| Максимальный отрицательный тестовый импульс с 1 сигналом | 800 мкс |
| Датчик максимального выходного тока | 200 мА |
| Максимальный положительный тестовый импульс с сигналом 0 | 1000 мкс |
| Датчик максимальной частоты переключения | 5000 Гц |
| Принцип измерения | Индуктивный |
| Температура среды | -5 °C ... 50 °C |
| Монтажное положение | необязательный |
| Номинальная высота использования | 1000 м в соответствии с VDE 0580 |
| Примечание о принудительной динамизации | Минимальная частота переключения 1 раз в неделю |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,3 МПа ... 1 МПа |
| Рабочее напряжение | 24 В постоянного тока |
| Диапазон рабочих напряжений датчика постоянного тока | 10 В ... 30 В |
| Уровень производительности (PL) | Защита от манипуляций, предотвращение неожиданного запуска/до категории 4, уровень производительности e... Движение задним ходом/до категории 4, уровень производительности e |
| Допустимые колебания напряжения | -15%/+10% |
| Контрольная подача воздуха | Внутренний |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,3 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Пневматическое соединение, порт 3 | G1/4 |
| Пневматическое соединение, порт 4 | G1/4 |
| Пневматическое соединение, порт 5 | G1/4 |
| Подключение манометра давления | G1/4 |
| Вес продукта | 1138 г |
| Защита от прямого и непрямого контакта | ТАЗ... Класс защиты соответствует EN60950/IEC 950 |
| Датчик остаточных пульсаций | ± 10% |
| Датчик защиты от обратной полярности | Для всех электрических соединений |
| Функция безопасности | Защита от манипуляций, предотвращение неожиданного включения... Перемещение в обратном направлении |
| Принцип герметизации | Мягкий |
| Подключение датчика | Штекер... 3-контактный разъем |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Датчик силы короткого замыкания | Пульсирующий |
| Отображение состояния сигнала | С аксессуарами |
| Уровень звукового давления | 85 дБ(А) |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 950 л/мин |
| Функция переключающего элемента | Сетевой контакт |
| Коммутационный выход | ПНП |
| Датчик положения переключения | Нормальное положение с помощью датчика |
| Датчик отображения состояния переключения | повел |
| Время выключения | 56 мс |
| Время включения | 22 мс |
| Символ | 00997332 |
| Тип приведения в действие | Электрический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими правилами для машин |
| Время отключения клапана - датчика | 11 мс |
| Время включения клапана - датчика | 60 мс |
| Функция клапана | 5/2-позиционный, моностабильный |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Датчик падения напряжения | 2 В |
| круг | Перекрытие |
| пневматический рабочий порт | G1/4 |
-
