Датчик давления
SDE5-D10-NF-Q6E-V-K
567471Цена: 9 140 ₽

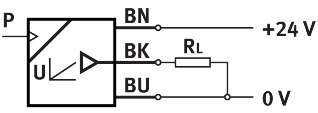

| Электрическое соединение | 3-проводной... Кабель |
| Конечное значение для диапазона измерения давления | 10 бар |
| Пневматическое соединение | QS-6 |
| Начальное значение для диапазона измерения давления | бар |
1
Загрузки
| Точность аналогового выхода в ± %FS | 3 %FS |
| Температура окружающей среды | °C ... 50 °C |
| Аналоговый выход | 0 - 10 В |
| Утверждение | Торговая марка RCM ... признана в США (OL) |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS |
| Длина кабеля | 2,5 м |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Степень защиты | Степень защиты IP40 |
| Электрическое соединение | 3-проводной... Кабель |
| Конечное значение для диапазона измерения давления | 10 бар |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Погрешность линейности в ± %FS | 0,3 %FS |
| Материал корпуса | ПА... ПОМ |
| Измеряемая переменная | Относительное давление |
| Способ измерения | Пьезорезистивный датчик давления |
| Температура среды | °C ... 50 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Диапазон рабочих напряжений постоянного тока | 15 В ... 30 В |
| Конечное значение кривой выходной характеристики | 10 В |
| Начальное значение кривой выходной характеристики | V |
| Пневматическое соединение | QS-6 |
| Вес продукта | 47 г |
| Индикация состояния готовности | Зеленый светодиод |
| Точность повторения в ± %FS | 0,3 %FS |
| Защита от обратной полярности | Для всех электрических соединений |
| Номинальный ток короткого замыкания | да |
| Начальное значение для диапазона измерения давления | бар |
| Символ | 00992257 |
| Температурный коэффициент в ± %FS/K | 0,05 %FS/K |
| Тип крепления | С аксессуарами |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS |
-
