Электромагнитный клапан

VUVG-L10A-B52-ZT-M3-1P3

566444

Цена: 5 210 ₽

Стандартный номинальный расход (стандартизирован по DIN 1343) 100 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2 бистабильный
пневматический рабочий порт М3
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 60 °C
Утверждение Торговая марка RCM ... признана в США (OL)
Данные о характеристиках катушки 24 В постоянного тока: 1,0 Вт ... 24 В постоянного тока: фаза слабого тока 0,3 Вт, фаза высокого тока 1,0 Вт
Класс чистых помещений Класс 5 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты СТЕПЕНЬ защиты IP40 ... СТЕПЕНЬ защиты IP65
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение Через электрическую подоснову
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Кованый алюминиевый сплав
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 900 мкс
Максимальный положительный тестовый импульс с сигналом 0 700 мкс
Температура среды -5 °C ... 60 °C
Монтажное положение необязательный
Номинальный размер 2 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление -0,09 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Пилотный воздушный порт 12/14 М3
Контрольная подача воздуха Внешний
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,15 МПа ... 0,8 МПа
Пневматическое соединение, порт 1 М3
Пневматическое соединение, порт 2 М3
Пневматическое соединение, порт 3 М3
Пневматическое соединение, порт 4 М3
Пневматическое соединение, порт 5 М3
Вес продукта 49 г
Ограничения по температуре окружающей среды и носителя -5 ... 50°C... Без снижения тока удержания
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Стандартный номинальный расход (стандартизирован по DIN 1343) 100 л/мин
Пригодность для работы в вакууме да
Изменение времени переключения на обратное 8 мс

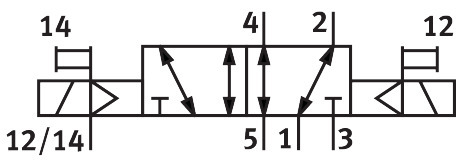

Символ 00991062
Тип приведения в действие Электрический
Тип крепления Либо: ... На направляющей коллектора
Тип пилотирования Пилот приведен в действие
Функция клапана 5/2 бистабильный
Размер клапана 10 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт М3
