Электромагнитный клапан

VSVA-B-M52-MZD-A1-1T1L-ANP

560743

Цена: по запросу

Пневматическое соединение, порт 1 Размер основания 26 мм в соответствии со стандартом ISO 15407-2
Стандартный номинальный расход (стандартизирован по DIN 1343) 1100 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2-позиционный, моностабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости
Данные о характеристиках катушки 24 В постоянного тока: 1,6 Вт
Строительная ширина 26 мм
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP65 ... НОМЕР 4
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение 4-контактный разъем ... Штекеры
Функция выпуска отработанного воздуха С возможностью регулирования расхода... Через дроссельную заслонку
Направление потока необязательный
Расход пневматически связанного клапана 1100 л/мин
Расход клапана 1400 л/мин
Расход клапана на отдельном основании 1200 л/мин
Датчик тока холостого хода 10 мА
Устойчивость к перенапряжению 2,5 кВ
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Литой под давлением алюминий ... ПА
Винты из материала Оцинкованная сталь
Уплотнения из материала FPM ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 1100 мкс
Датчик максимального выходного тока 200 мА
Максимальный положительный тестовый импульс с сигналом 0 1200 мкс
Датчик максимальной частоты переключения 5000 Гц
Максимальный момент затяжки при монтаже клапана 1,8 Нм ... 2,2 Нм
Принцип измерения Индуктивный
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Номинальный размер 9 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление -0,09 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Диапазон рабочих напряжений датчика постоянного тока 10 В ... 30 В
Допустимые колебания напряжения +/- 10 %
Пилотный воздушный порт 12/14 Размер основания 26 мм в соответствии со стандартом ISO 15407-2
Контрольная подача воздуха Внешний... Внутренний
Контрольный выпускной патрубок 82/84 По каналу ... Не по каналу
Контрольное давление 0,3 МПа ... 1 МПа
Пневматическое соединение, порт 1 Размер основания 26 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 2 Размер основания 26 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 3 Размер основания 26 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 4 Размер основания 26 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 5 Размер основания 26 мм в соответствии со стандартом ISO 15407-2
Степень загрязнения 3
Вес продукта 264 г
Относительная влажность воздуха 0 - 90%
Датчик остаточных пульсаций ± 10%
Датчик защиты от обратной полярности Для всех электрических соединений
Принцип герметизации Мягкий
Подключение датчика Штекер... 3-контактный разъем
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Датчик силы короткого замыкания Пульсирующий
Отображение состояния сигнала повел
Уровень звукового давления 85 дБ(А)
Стандартный номинальный расход (стандартизирован по DIN 1343) 1100 л/мин
Функция переключающего элемента Сетевой контакт
Коммутационный выход NPN
Датчик положения переключения Нормальное положение с помощью датчика
Датчик отображения состояния переключения повел
Время выключения 54 мс
Время включения 20 мс

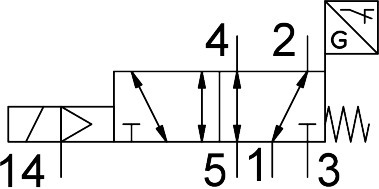

Символ 00997391
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по электромагнитной совместимости
Время отключения клапана - датчика 11 мс
Время включения клапана - датчика 60 мс
Расход клапана, пневматически связанный, оптимизированный для потока 1350 л/мин
Функция клапана 5/2-позиционный, моностабильный
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
Датчик падения напряжения 2 В
круг Перекрытие
пневматический рабочий порт Размер основания 26 мм в соответствии со стандартом ISO 15407-2... G1/4
