Электромагнитный клапан

CPV10-M1H-5LS-M7-B-EX

550696

Цена: 27 200 ₽

Пневматическое соединение, порт 1 Общая линия
Стандартный номинальный расход (стандартизирован по DIN 1343) 400 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2-позиционный, моностабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Значение C 1,6 л/сбар
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP50
Дизайн Поршневой запорный клапан
Рабочий цикл 100% в сочетании со снижением тока удержания
Эффективная внутренняя емкость Ci Ничтожно низкий
Эффективная внутренняя индуктивность Li Ничтожно низкий
Функция выпуска отработанного воздуха Без возможности регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Литой под давлением алюминий ... Латунь
Уплотнения из материала HNBR ... NBR
Максимальный входной ток Ii 0,2 А
Максимальная входная мощность Pi 0.76 Вт
Максимальное входное напряжение Ui 32 В
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальный размер 4 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Пилотный воздушный порт 12/14 Общая линия
Контрольная подача воздуха Внешний... Внутренний
Контрольный выпускной патрубок 82/84 Общая линия
Контрольное давление 0,3 МПа ... 0,8 МПа
Пневматическое соединение 3/5 комбинированное Общая линия
Пневматическое соединение, порт 1 Общая линия
Пневматическое соединение, порт 11 Общая линия
Пневматическое соединение, порт 2 M7
Пневматическое соединение, порт 4 M7
Вес продукта 70 г
Требуемый потребляемый ток 0,016 А
Принцип герметизации Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343) 400 л/мин
Температура хранения -20 °C ... 40 °C
Время выключения 40 мс
Время включения 17 мс

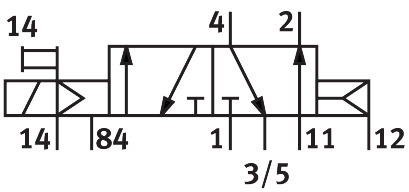

Символ 00991942
Тип приведения в действие Электрический
Тип крепления Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Тип сброса Пневматическая пружина
Функция клапана 5/2-позиционный, моностабильный
Размер клапана 10 мм
значение b 0.4
круг Перекрытие
пневматический рабочий порт M7
