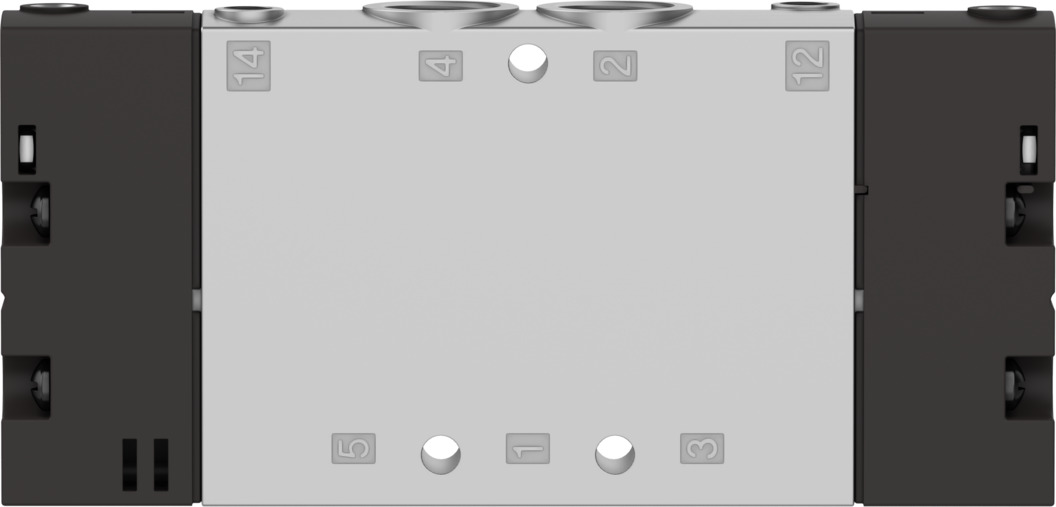

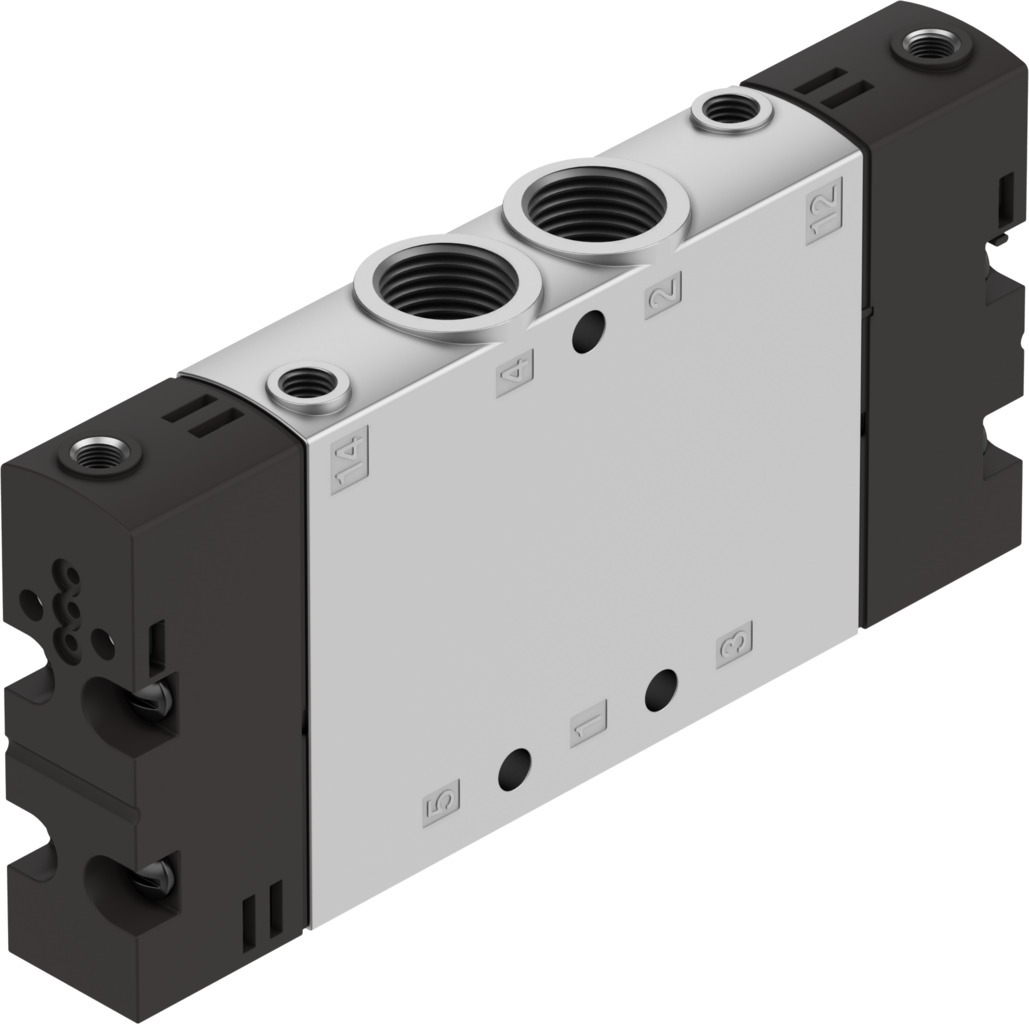

Основной клапан
CPE18-P1-5/3ES-1/4
550160Цена: по запросу
| Пневматическое соединение, порт 1 | G1/4 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1200 л/мин |
| Тип приведения в действие | Через пилотный интерфейс в соответствии со стандартом ISO 15218 |
| Функция клапана | 5/3 истощен |
1
Загрузки
| Температура окружающей среды | -5 °C ... 50 °C |
| Утверждение | признанный в США (OL) |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС о низком напряжении |
| Орган, выдавший сертификат | DNV-TAA000032X ... UL MH19482 |
| Строительная ширина | 18 мм |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Поршневой запорный клапан |
| Рабочий цикл | 100% |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Направление потока | Обратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Не фиксирующийся |
| Морская классификация | Смотрите сертификат |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Максимальный отрицательный тестовый импульс с 1 сигналом | 3100 мкс |
| Максимальный положительный тестовый импульс с сигналом 0 | 3300 мкс |
| Температура среды | -5 °C ... 50 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 8 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,09 МПа ... 1 МПа |
| Допустимые колебания напряжения | -15%/+10% |
| Пилотный воздушный порт 12 | М5 |
| Пилотный воздушный порт 14 | М5 |
| Контрольная подача воздуха | Внешний |
| Контрольное выпускное отверстие 82 | М5 |
| Контрольное выпускное отверстие 84 | М5 |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,25 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Пневматическое соединение, порт 3 | G1/4 |
| Пневматическое соединение, порт 4 | G1/4 |
| Пневматическое соединение, порт 5 | G1/4 |
| Вес продукта | 200 г |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1200 л/мин |
| Время выключения | 34 мс |
| Время включения | 20 мс |
| Символ | 00991032 |
| Тип приведения в действие | Через пилотный интерфейс в соответствии со стандартом ISO 15218 |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими правилами в отношении электрооборудования |
| Функция клапана | 5/3 истощен |
| Код положения клапана | Держатель этикетки с надписью |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| круг | Перекрытие |
| пневматический рабочий порт | G1/4 |
-
