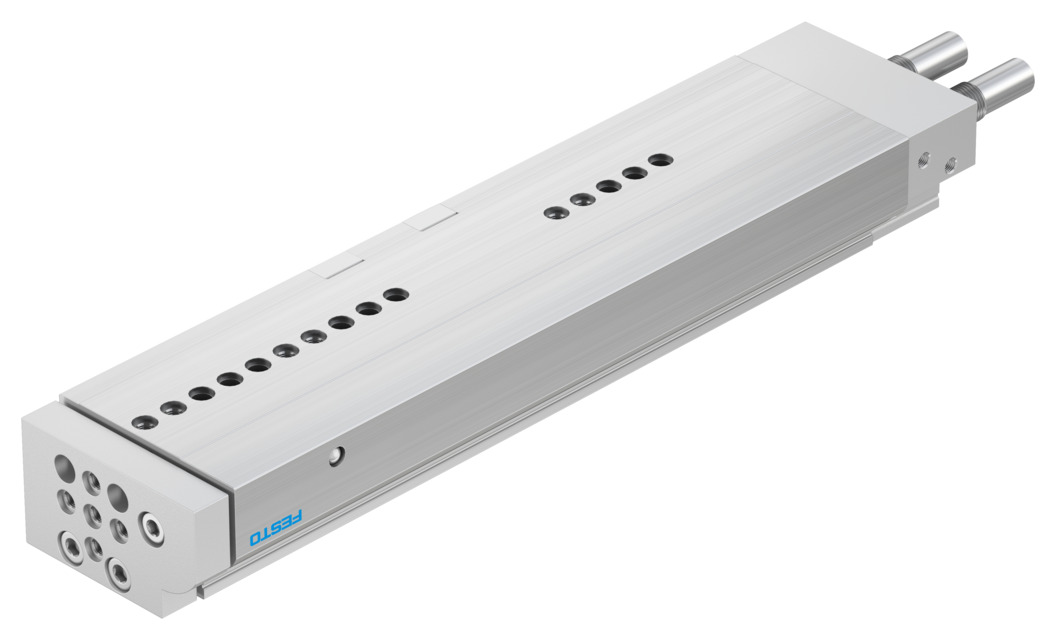

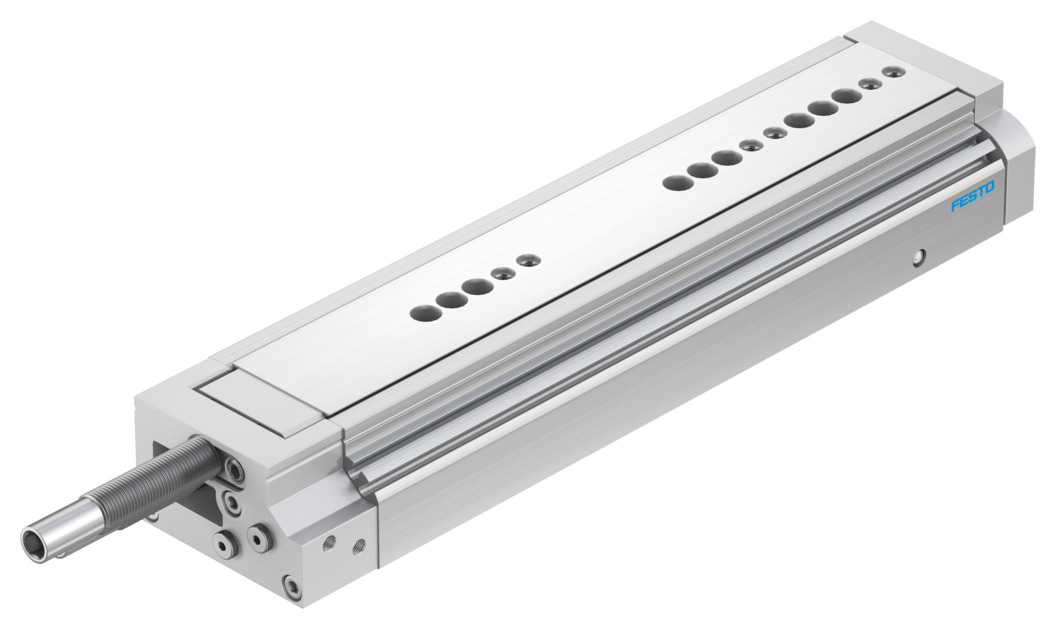

Мини-суппорт

DGSL-16-150-Y3A

544004

Цена: по запросу

Амортизирующий Прогрессивный амортизатор на обоих концах
Диаметр поршня 20 мм
Определение местоположения С помощью бесконтактного переключателя
Инсульт 150 мм
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 188 Н
1
Загрузки
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Регулируемый диапазон конечных положений / длина спереди 71,5 мм
Регулируемый диапазон конечных положений / длина сзади 38,5 мм
Температура окружающей среды °C ... 60 °C
Класс чистых помещений Класс 7 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Амортизирующий Прогрессивный амортизатор на обоих концах
Длина амортизации 14 мм
Дизайн Гнет... Поршень
Руководство Направляющая сепаратора шарикоподшипника
Энергия удара в конечных положениях 4 J
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материальное покрытие Кованый алюминиевый сплав
Материал корпуса Кованый алюминиевый сплав
Материал поршневого штока Высоколегированная нержавеющая сталь
Уплотнения из материала НБР
Максимальное усилие Fy 2900 Н
Максимальное усилие Fz 2900 Н
Максимальный момент Mx 50 Нм
Максимальный момент Моего 43 Нм
Максимальный момент Mz 43 Нм
Максимальная скорость 0,8 м/с
Режим работы Двойного действия
Монтажное положение необязательный
Движущаяся масса 910 г
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Режим работы приводного устройства Гнет
Рабочее давление 0,1 МПа ... 0,8 МПа
Диаметр поршня 20 мм
Пневматическое соединение М5
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 2102 г
Точность повторения ±0,01 мм
Инсульт 150 мм
Символ 00991263
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 188 Н
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход 158 Н
Тип крепления Со сквозным отверстием
альтернативные соединения Смотрите чертеж изделия
