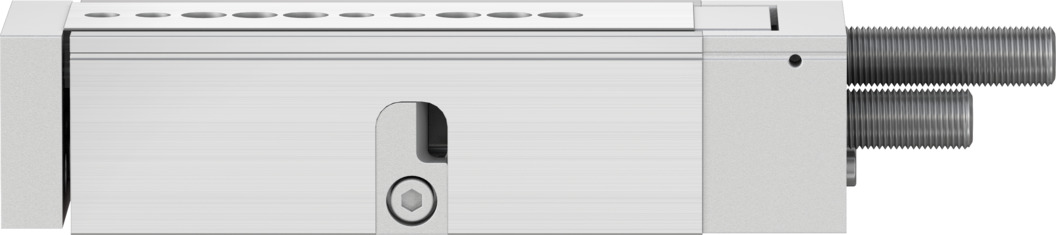

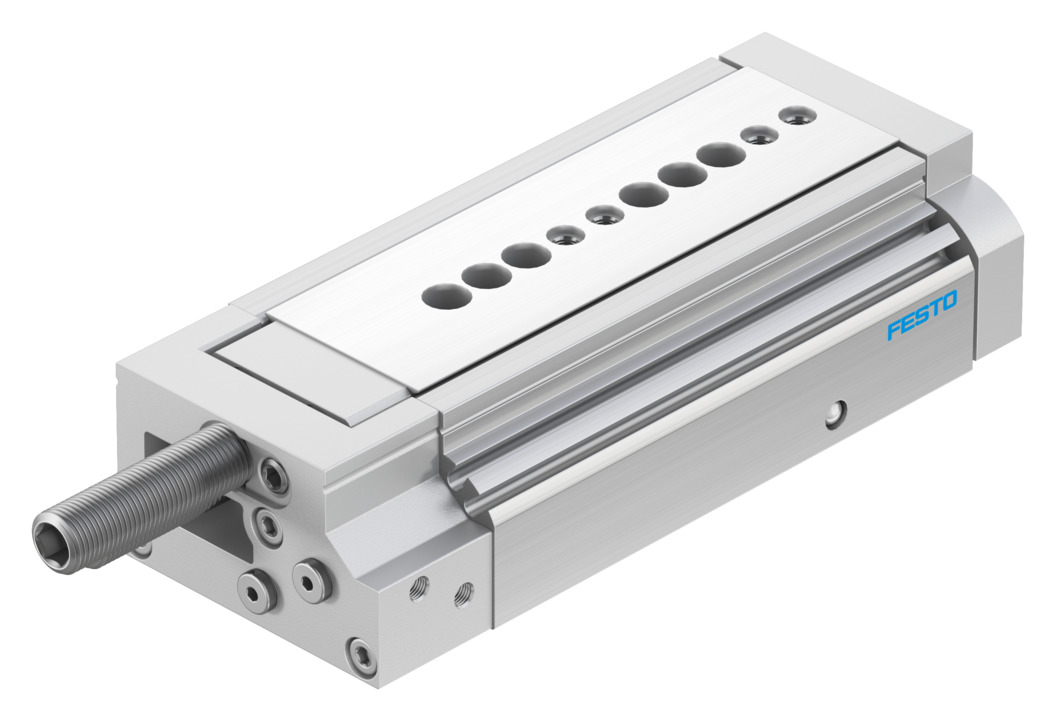

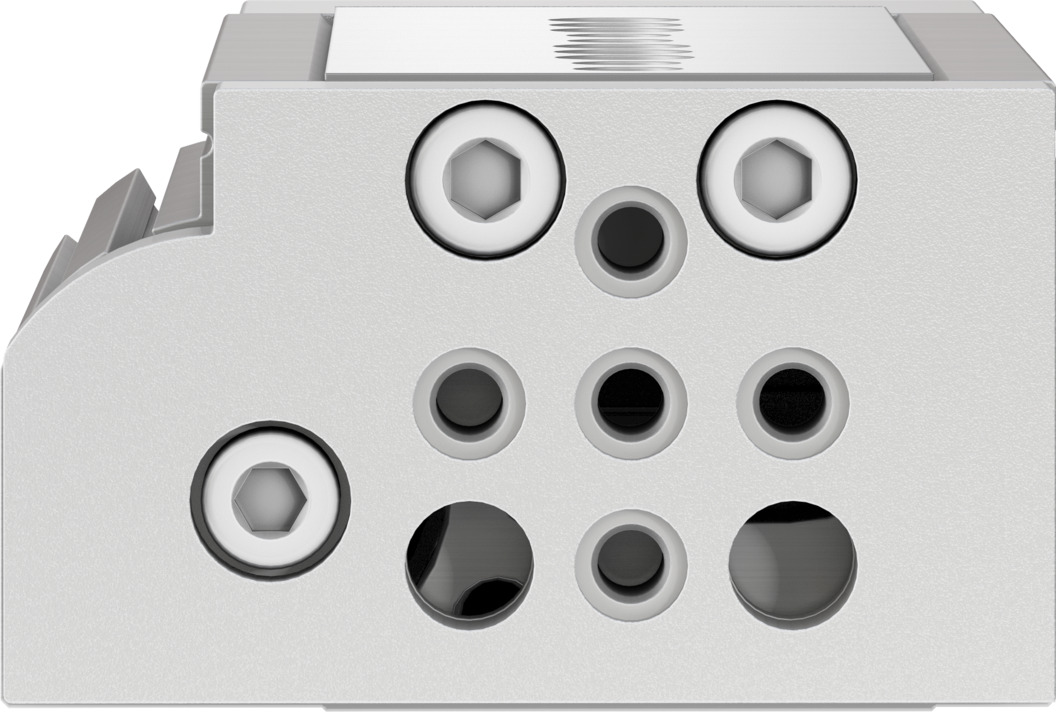

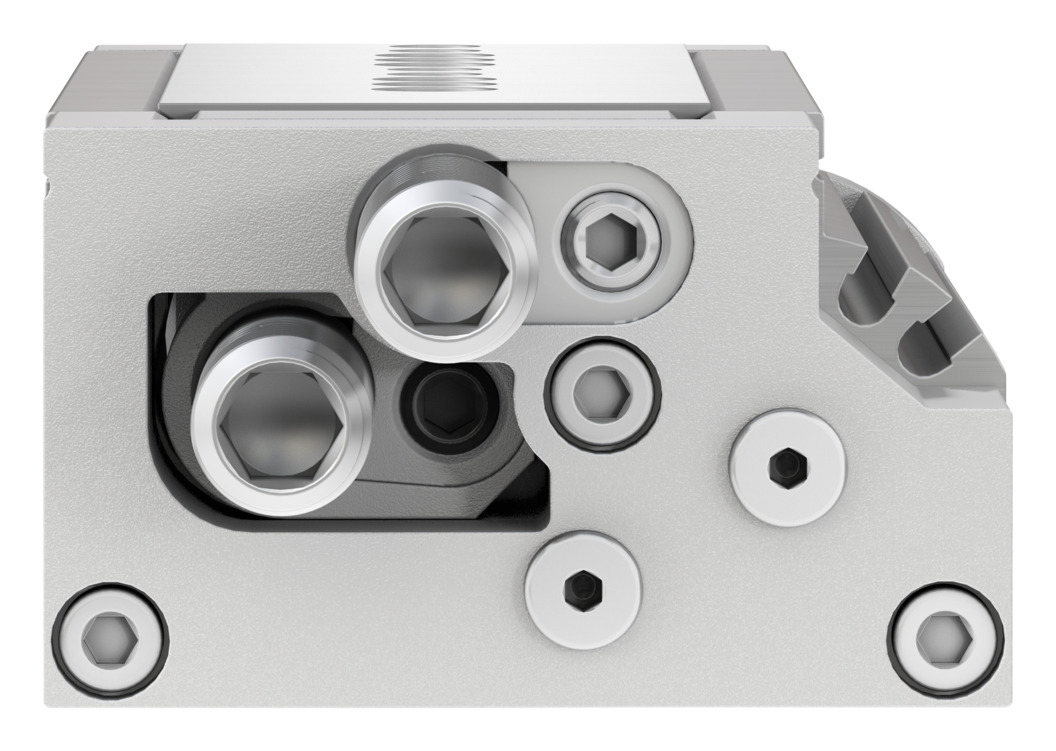

Мини-суппорт
DGSL-16-50-P1A
543995Цена: по запросу
| Амортизирующий | Эластичные амортизирующие кольца/накладки на обоих концах с фиксированным упором |
| Диаметр поршня | 20 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 50 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 188 Н |
1
Загрузки
| Регулируемый диапазон конечных положений / длина спереди | 37,5 мм |
| Регулируемый диапазон конечных положений / длина сзади | 39,5 мм |
| Температура окружающей среды | °C ... 60 °C |
| Класс чистых помещений | Класс 7 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Амортизирующий | Эластичные амортизирующие кольца/накладки на обоих концах с фиксированным упором |
| Длина амортизации | 4,2 мм |
| Дизайн | Гнет... Поршень |
| Руководство | Направляющая сепаратора шарикоподшипника |
| Энергия удара в конечных положениях | 0,12 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | НБР |
| Максимальное усилие Fy | 2780 Н |
| Максимальное усилие Fz | 2780 Н |
| Максимальный момент Mx | 40 Нм |
| Максимальный момент Моего | 25 Нм |
| Максимальный момент Mz | 25 Нм |
| Максимальная скорость | 0,8 м/с |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 519 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Режим работы приводного устройства | Гнет |
| Рабочее давление | 0,1 МПа ... 0,8 МПа |
| Диаметр поршня | 20 мм |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 1223 г |
| Точность повторения | ±0,01 мм |
| Инсульт | 50 мм |
| Символ | 00991263 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 188 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 158 Н |
| Тип крепления | Со сквозным отверстием |
| альтернативные соединения | Смотрите чертеж изделия |
-
