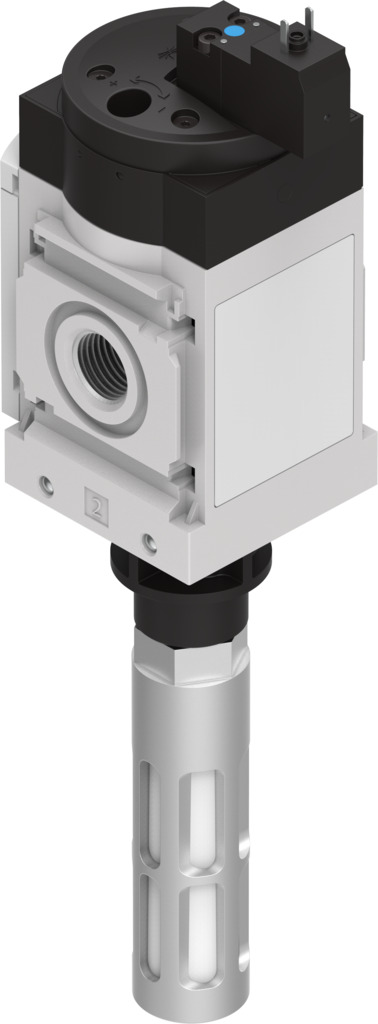

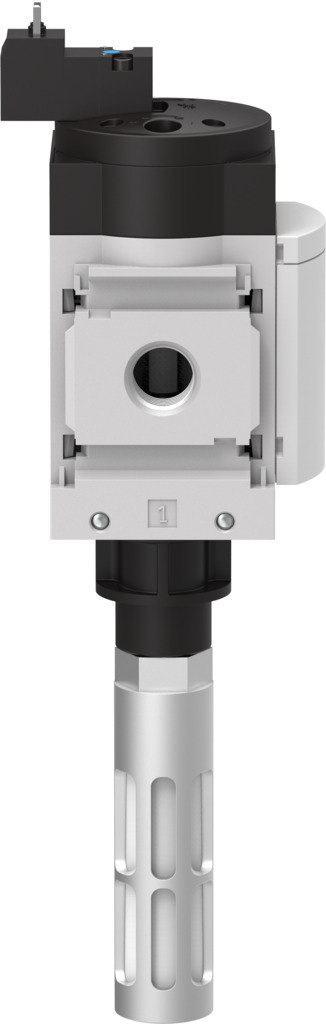

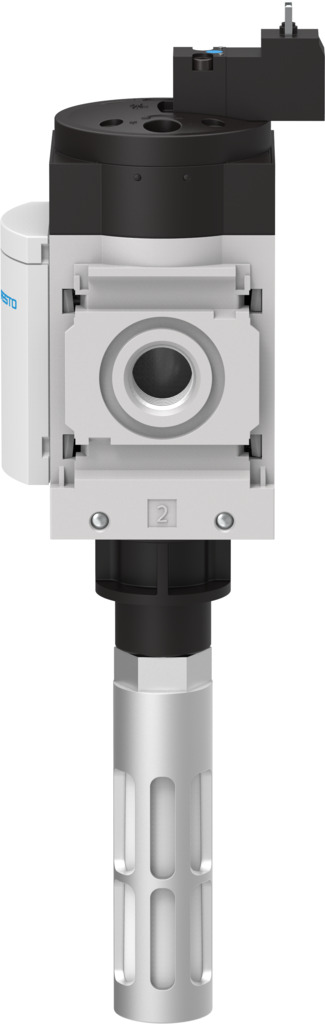

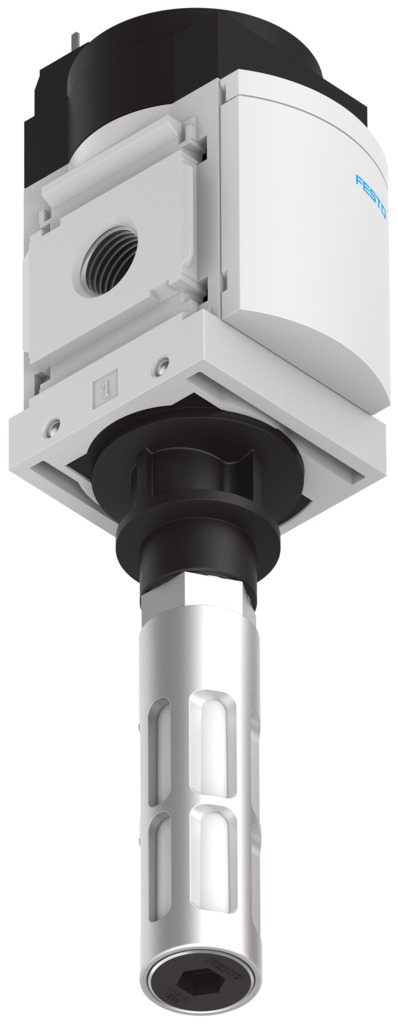

Запорный клапан
MS6-EE-3/8-10V24-S
542606Цена: 9 430 ₽
| Рабочее давление | 4 бар... 10 бар |
| Пневматическое соединение, порт 1 | G3/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 5500 л/мин |
| Тип приведения в действие | Электрический |
Загрузки
| Температура окружающей среды | -10 °C ... 50 °C |
| Значение C | 22 л/сбар |
| Данные о характеристиках катушки | 24 В постоянного тока: 2,5 Вт |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Поршневой запорный клапан |
| Рабочий цикл | 100% |
| Электрическое соединение | Тип С... Штекеры |
| Функция выпуска отработанного воздуха | Без возможности регулирования расхода |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Не фиксирующийся |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Рабочее давление | 4 бар... 10 бар |
| Допустимые колебания напряжения | +/- 10 % |
| Контрольная подача воздуха | Внутренний |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Пневматическое соединение, порт 3 | G1/2 |
| Вес продукта | 816 г |
| Серии | мс |
| Размер | 6 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 5500 л/мин |
| Подходит для употребления в пищу | Смотрите дополнительную информацию о материалах |
| Символ | 00991008 |
| Тип приведения в действие | Электрический |
| Тип крепления | Либо: ... Встроенная установка |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| значение b | 0.5 |
-
