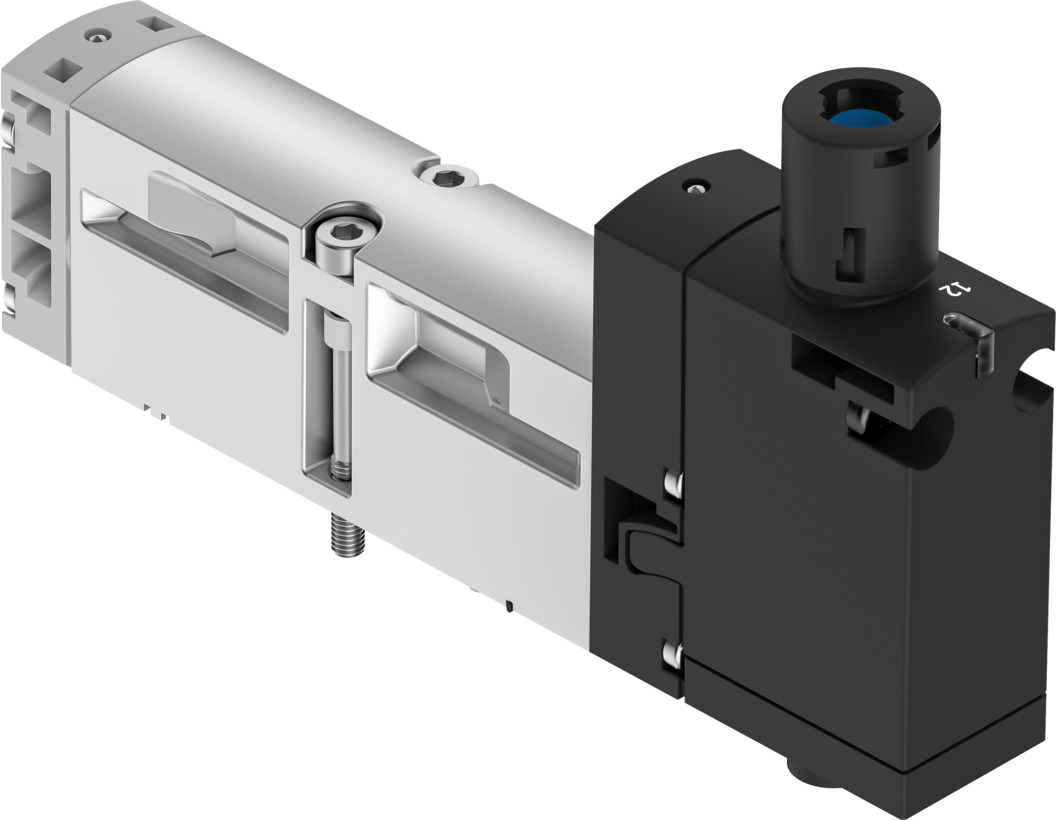

Электромагнитный клапан

VSVA-B-M52-MZD-A2-1T1L

539185

Цена: 9 680 ₽

Пневматическое соединение, порт 1 Размер основания 18 мм в соответствии со стандартом ISO 15407-2
Стандартный номинальный расход (стандартизирован по DIN 1343) 550 л/мин
Тип приведения в действие Электрический

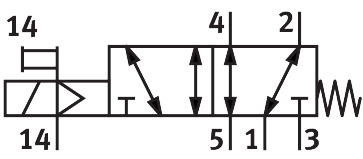

Функция клапана 5/2-позиционный, моностабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Данные о характеристиках катушки 24 В постоянного тока: 1,6 Вт
Строительная ширина 18 мм
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP65 ... НОМЕР 4
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение Подключаемый модуль ... Соответствует стандарту ISO 15407-2
Функция выпуска отработанного воздуха С возможностью регулирования расхода... Через дроссельную заслонку
Направление потока необязательный
Расход пневматически связанного клапана 550 л/мин
Расход клапана 750 л/мин
Расход клапана на отдельном основании 600 л/мин
Устойчивость к перенапряжению 2,5 кВ
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Литой под давлением алюминий ... ПА
Винты из материала Оцинкованная сталь
Уплотнения из материала FPM ... HNBR
Максимальное потребление тока 72 ма
Максимальный отрицательный тестовый импульс с 1 сигналом 800 мкс
Максимальный положительный тестовый импульс с сигналом 0 1500 мкс
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление -0,09 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Пилотный воздушный порт 12/14 Размер основания 18 мм в соответствии со стандартом ISO 15407-2
Контрольная подача воздуха Внешний... Внутренний
Контрольный выпускной патрубок 82/84 Воздуховод ... Воздуховод не соответствует стандарту
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,3 МПа ... 1 МПа
Пневматическое соединение, порт 1 Размер основания 18 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 2 Размер основания 18 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 3 Размер основания 18 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 4 Размер основания 18 мм в соответствии со стандартом ISO 15407-2
Пневматическое соединение, порт 5 Размер основания 18 мм в соответствии со стандартом ISO 15407-2
Степень загрязнения 3
Вес продукта 163 г
Относительная влажность воздуха 0 - 90%
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала повел
Стандартный номинальный расход (стандартизирован по DIN 1343) 550 л/мин
Время выключения 38 мс
Время включения 12 мс
Символ 00991190
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Расход клапана, пневматически связанный, оптимизированный для потока 700 л/мин
Функция клапана 5/2-позиционный, моностабильный
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт Размер подосновы 18 мм в соответствии со стандартом ISO 15407-1... Размер подосновы 02 в соответствии с VDMA 24563
