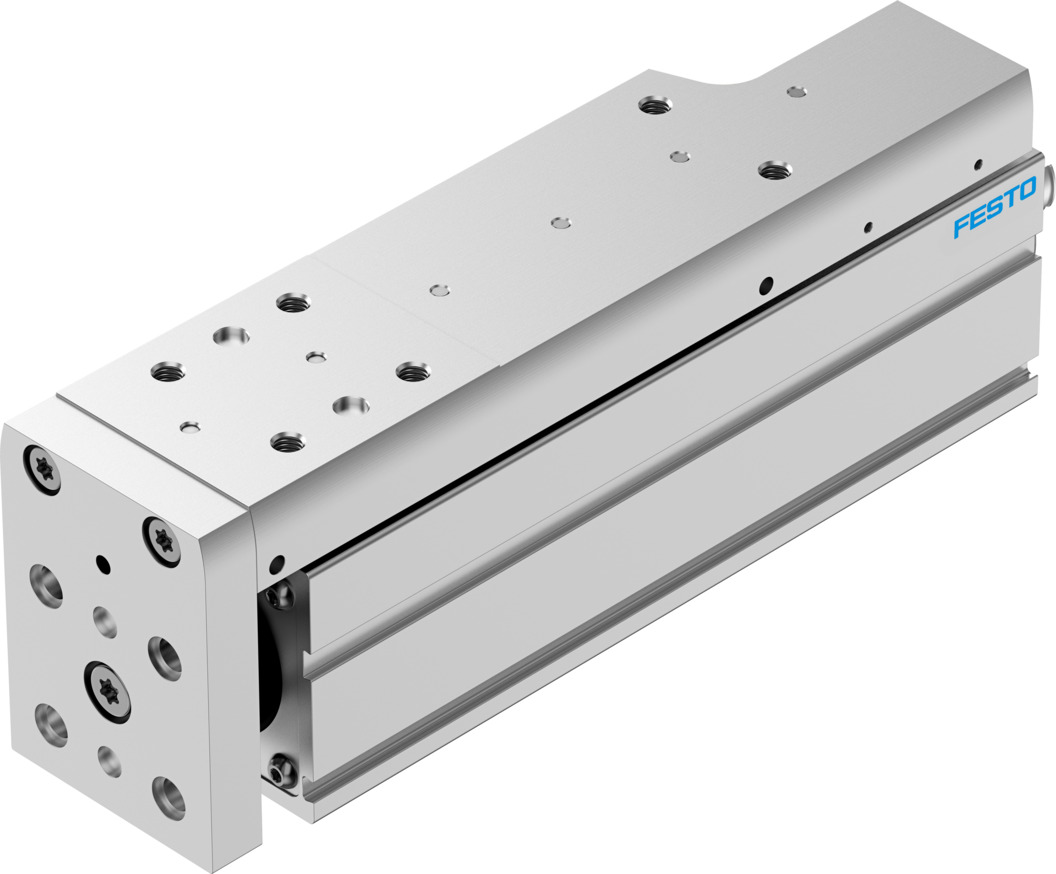

Мини-суппорт

EGSC-BS-KF-45-100-10P

4022926

Цена: 66 970 ₽

Максимальное усилие подачи Fx 120 Н
Точность повторения ±0,015 мм
Размер 45
Рабочий ход 100 мм
1
Загрузки
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Дополнительная движущаяся масса на ход 10 мм 30 г
Дополнительный вес на ход 10 мм 63 г
Температура окружающей среды °C ... 50 °C
Базовый вес для хода 0 мм 608 г
Класс чистых помещений Класс 9 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты Степень защиты IP40
Дизайн Электрическая мини-горка... С шариковым винтовым приводом
Рабочий цикл 100%
Шариковый винт с динамической базовой нагрузкой 3200 Н
Номинальная динамическая базовая нагрузка на неподвижный подшипник 7413 Н
Линейная направляющая с номинальной динамической нагрузкой 3240 Н
Постоянная подача 10 мм/ед.
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 3240 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 3240 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Крутящий момент холостого хода при vmax 0,1 Нм
Крутящий момент холостого хода при vmin 0,03 Нм
Энергия удара в конечных положениях 1,0Е-5 Дж
Код интерфейса, привод В32
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Интервал технического обслуживания Пожизненная смазка
Массовый момент инерции, ДЖ на метр хода 0,13609 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки 0,02533 кгсм2
Момент инерции массы JO 0,01363 кгсм2
Материальный направляющий брус Стальной прокат
Направляющий выступ для материала Стальной прокат
Материал корпуса Анодированный кованый алюминиевый сплав
Материал поршневого штока Высоколегированная нержавеющая сталь
Скольжение материала Анодированный кованый алюминиевый сплав
Материальный шпиндель Стальной прокат
Материал гайки шпинделя Стальной прокат
Пластина из материала хомута Анодированный кованый алюминиевый сплав
Максимальное ускорение 15 м/с2
Максимальное усилие подачи Fx 120 Н
Максимальное усилие Fy 1314 N
Максимальное усилие Fz 1314 N
Максимальный момент Mx 8,1 Нм
Максимальный момент Моего 7 Нм
Максимальный момент Mz 7 Нм
Максимальное радиальное усилие на приводном валу 180 Н
Максимальная скорость вращения 3600 об/мин
Максимальная скорость 0,6 м/с
Монтажное положение необязательный
Движущаяся масса с ходом 0 мм 212 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 20 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 17 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 17 Нм
Примечание по материалам Соответствует требованиям RoHS
Обратите внимание на энергию удара в конечных положениях При максимальной скорости наведения 0,01 м/с
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 1237 г
Контрольный срок службы 5000 км
Исходное значение эффективной нагрузки по горизонтали 12 кг
Исходное значение эффективной нагрузки по вертикали 12 кг
Ссылка Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок
Точность повторения ±0,015 мм
Теоретический обратный зазор 150 мкм
Размер 45
Уровень звукового давления 50 дБ(А)
Диаметр шпинделя 10 мм
Шаг шпинделя 10 мм/ед.
Тип шпинделя Шариковый винтовой привод
Шариковый винт со статической базовой нагрузкой 5900 Н
Статическая базовая нагрузка на неподвижный подшипник 3966 Н
Линейная направляющая со статической базовой нагрузкой 5630 Н
Запас хода мм
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ 00992069
Тип двигателя Шаговый двигатель ... Серводвигатель
Тип крепления Через внутреннюю резьбу ... Через центрирующую втулку
Рабочий ход 100 мм
