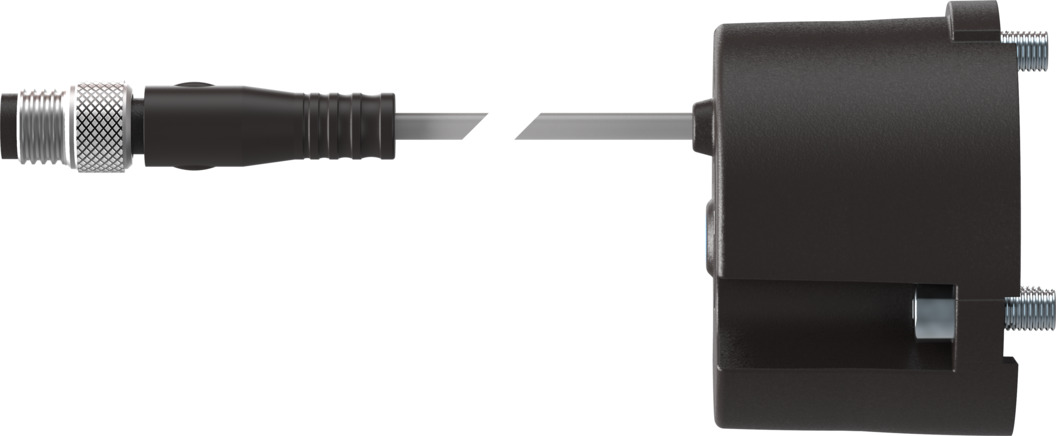

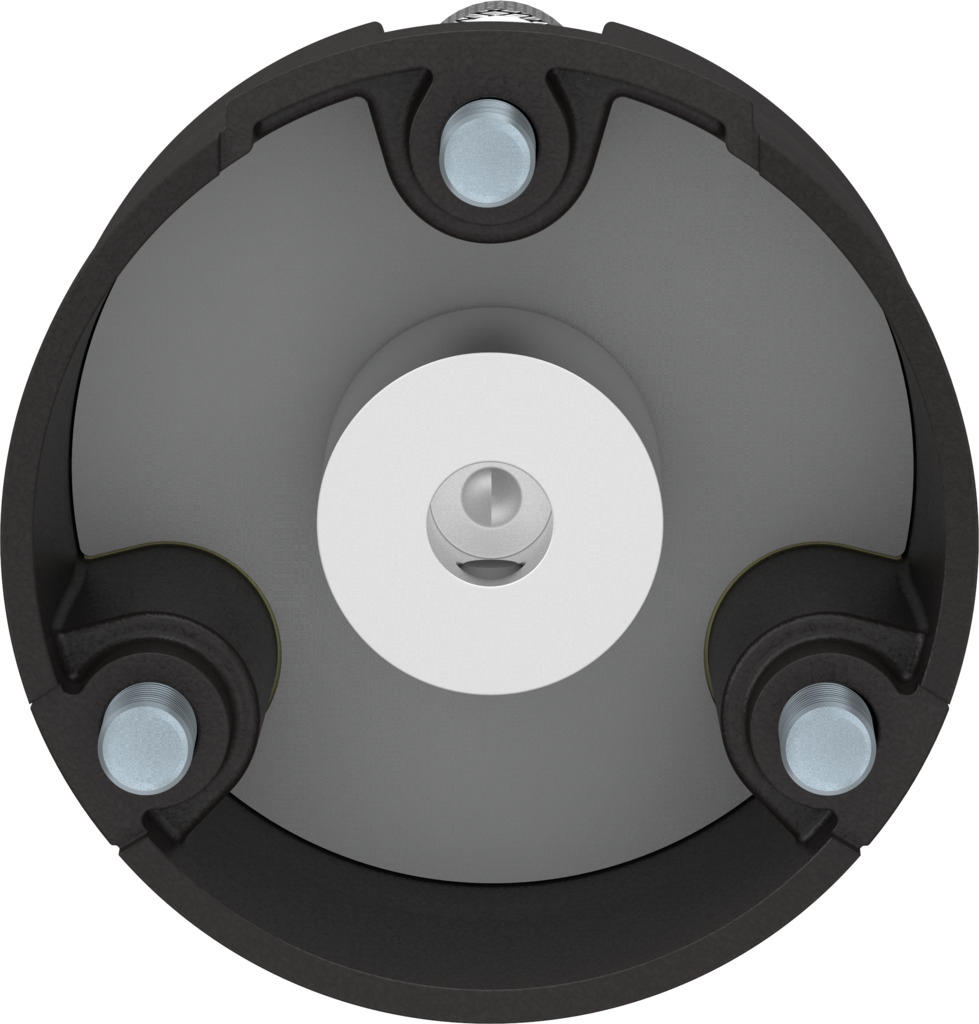

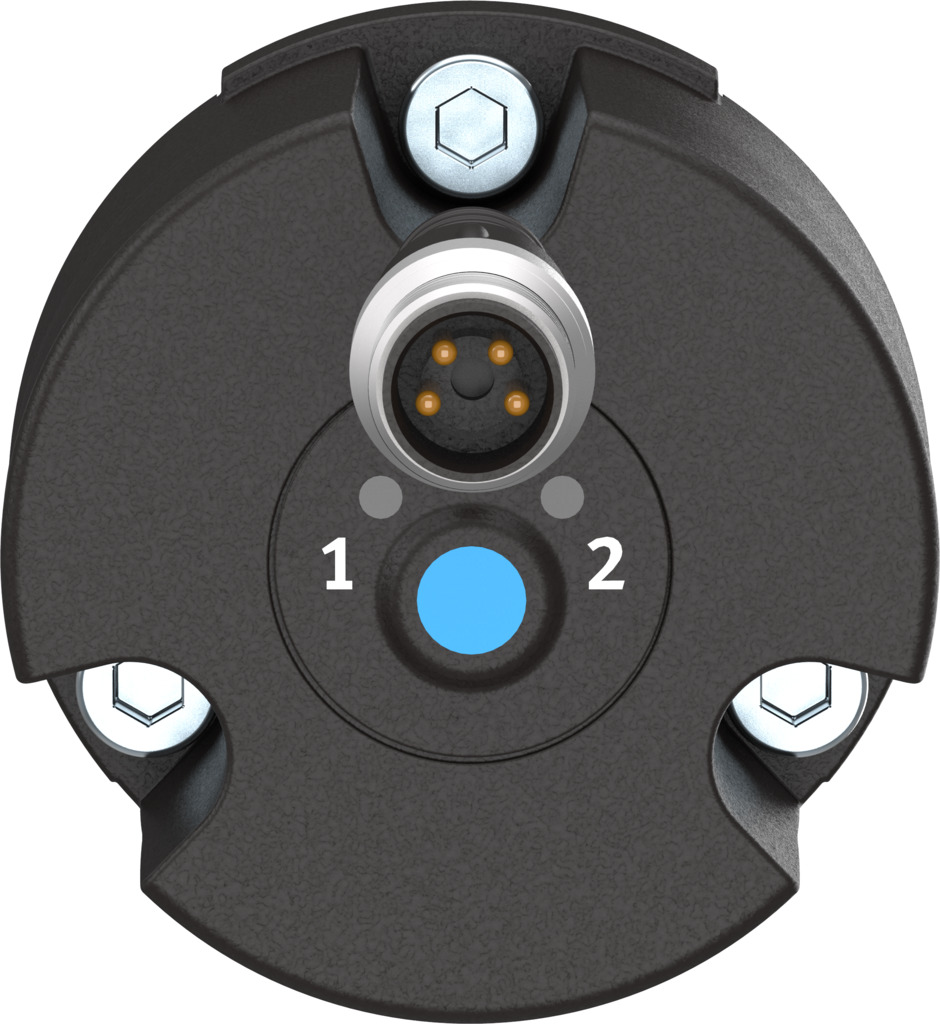

Датчик положения

SRBS-Q12-12-E270-EP-1-S-M8

2393546

Цена: 9 660 ₽

Дизайн Круглый
Электрическое соединение 1, соединительная система M8x1, с кодом A, согласно EN 61076-2-104
Принцип измерения Магнитный зал
Диапазон измерения 270 град
1
Загрузки
Датчик положения
Датчик положения
Датчик положения
Датчик положения
Датчик положения
Датчик положения
Температура окружающей среды -20 °C ... 70 °C
Температура окружающей среды при перемещении кабеля -20 °C ... 70 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Основанный на стандарте На 60947-5-2
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Характеристика кабеля Подходит для применения в энергетических цепях и роботах
Диаметр кабеля 2,9 мм
Длина кабеля 0,3 м
Цвет оболочки кабеля Серый
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Ориентация соединительной розетки Встроенный
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP68
Дизайн Круглый
Электрическое соединение 1, схема подключения 00991171
Электрическое подключение 1, тип подключения Кабель со штекером
Электрическое соединение 1, соединительная система M8x1, с кодом A, согласно EN 61076-2-104
Электрическое подключение 1, количество соединений/жил 4
Электрическое подключение 1, тип монтажа Винтовой замок
Цвет корпуса Черный
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальная оболочка кабеля TPE-U (ПОЛИУРЕТАН)
Материальный электрический контакт Позолоченный медный сплав
Материальная фольга Полиэстер
Материал корпуса Усиленный ПА ... Полиэстер
Материал накидной гайки Никелированная латунь
Максимальный выходной ток 50 мА
Максимальная коммутационная способность постоянного тока 1.5 Вт
Максимальная частота переключения 125 Гц
Измеряемая переменная Угол поворота
Принцип измерения Магнитный зал
Монтажное положение необязательный
Ток питания без нагрузки 20 мА
Примечание по материалам Соответствует требованиям RoHS... Не содержит галогенов
Ток в выключенном состоянии 0,05 ма
Диапазон рабочих напряжений постоянного тока 10 В ... 30 В
Защита от перегрузки Доступный
Вес продукта 42 г
Класс защиты III
Номинальное рабочее напряжение постоянного тока 24 В
Точность повторения точки переключения <= 1°
Остаточная пульсация 10 %
Защита от обратной полярности Для всех электрических соединений
Диапазон измерения 270 град
Параметры настройки Кнопка
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Номинальный ток короткого замыкания да
Особые характеристики Маслостойкий
Температура хранения -30 °C ... 70 °C
Пригодность для производства литий-ионных аккумуляторов Металлы, содержащие более 5% меди, цинка или никеля по массе, не допускаются к использованию. Исключение составляют никель в стали, поверхности с химическим никелированием, печатные платы, кабели, электрические штекерные разъемы и катушки
Время отключения 4 мс
Время включения 4 мс
Функция переключающего элемента N/C или N/O контакт, переключаемый
Коммутационный выход 2 x PNP или 2 x NPN, переключаемые
Индикация состояния переключения Желтый светодиод
Символ 00995400
Условия испытания кабеля Прочность на изгиб: соответствует стандарту Festo... Прочность на кручение:
Тип крепления Закрепленный винтом
Типичный интервал выборки 3 мс
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 3 в соответствии с FN 942017-4 и EN 60068-2-6
Падение напряжения 1 В
