- V18_ME
- Клапан со штоковым приводом
| Приводное усилие | 3 N |
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Тарельчатое сиденье |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Защита от взрыва | Зона 1 (ATEX) ... Зона 2 (ATEX) |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Алюминий... Анодированный |
| Уплотнения из материала | Нитрильный каучук |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 3,5 мм |
| Примечание о принудительной динамизации | Минимальная частота переключения 1 раз в год |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [-:-:-] |
| Рабочее давление | 0,35 МПа ... 0,8 МПа |
| Контрольная подача воздуха | Внутренний |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [-:-:-] |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Вес продукта | 110 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 146 л/мин.. 154 л/мин |
| Символ | 00991113 |
| Тип приведения в действие | Механический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |

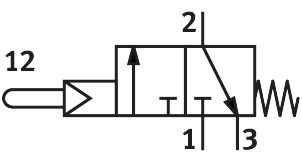

| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| пневматический рабочий порт | G1/8 |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
