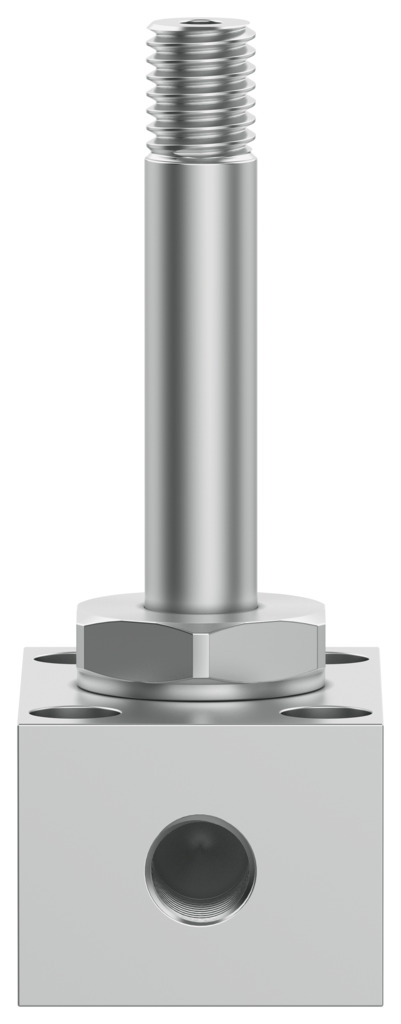

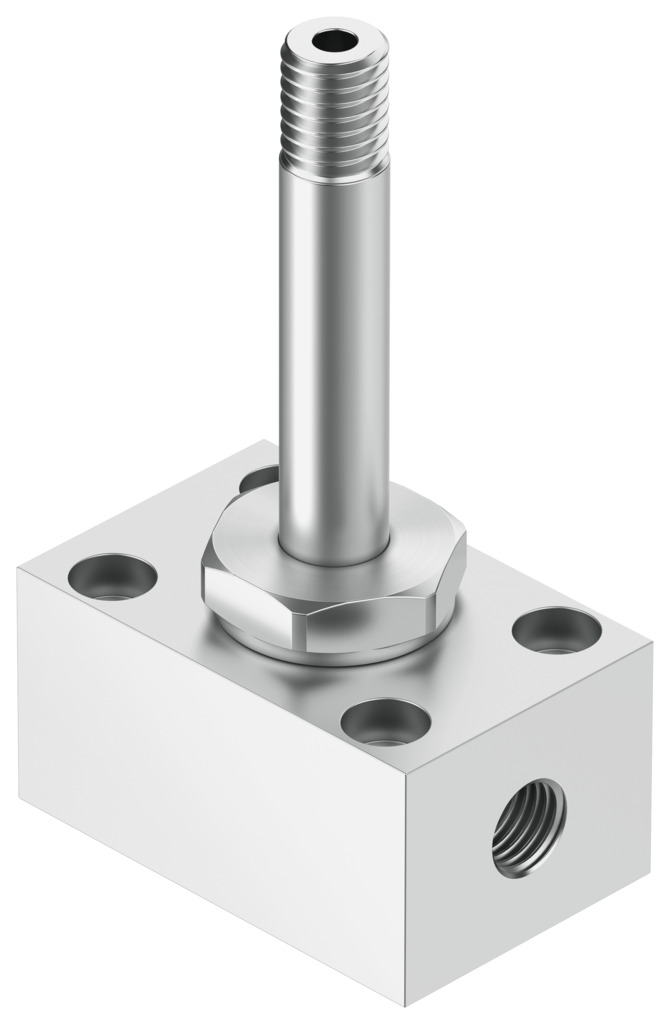

Электромагнитный клапан
MOCH-3-1/8
2211Цена: 13 750 ₽
| Пневматическое соединение, порт 1 | G1/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 70 л/мин |
| Тип приведения в действие | Электрический |
| Функция клапана | 3/2 открытый одиночный соленоид |
1
| Температура окружающей среды | -5 °C ... 40 °C |
| Данные о характеристиках катушки | 110 В переменного тока: 50/60 Гц, потребляемая мощность 30,0 ВА, мощность удержания 22,0 ВА ... 110 В постоянного тока: 12,7 Вт |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Тарельчатый клапан с пружинным возвратом |
| Рабочий цикл | 100% |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-C1-L |
| Ручное управление | Фиксирующий |
| Температура среды | -10 °C ... 60 °C |
| Номинальный размер | 2,5 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | МПа ... 0,7 МПа |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 70 л/мин |
| Температура хранения | -40 °C ... 100 °C |
| Время выключения | 13 мс |
| Время включения | 12 мс |
| Символ | 00991322 |
| Тип приведения в действие | Электрический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Функция клапана | 3/2 открытый одиночный соленоид |
| пневматический рабочий порт | G1/8 |
-
