Линейный привод

DFPI-125- -ND2P-C1V-NB3P-A

2180905

Цена: по запросу

Диаметр поршня 125 мм
Определение местоположения Со встроенным датчиком перемещения
Инсульт 40 мм ... 990 мм
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 7363 Н
1
Загрузки
Линейный привод
Линейный привод
Пыль категории ATEX II 3D
Газ категории ATEX II 3G
Дополнительная движущаяся масса на ход 10 мм 53 г
Дополнительный вес на ход 10 мм 134 г
Расход воздуха при предварительном ходе на 10 мм 0,859 л
Расход воздуха при обратном ходе на 10 мм 0,803 л
Температура окружающей среды -5 °C ... 50 °C
Аналоговый выход 4-20 мА
Точность аналогового выхода 1 %FS
Утверждение Торговая марка RCM
Основанный на стандарте Стандарт ISO 15552
Базовый вес для хода 0 мм 7950 г
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по взрывозащите (ATEX)
Постоянная ударопрочность в соответствии с DIN/IEC 68, часть 2-82 Протестирован на 2-й уровень серьезности
Амортизирующий Никакой амортизации
Размер мертвой зоны 1 %FS
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Дизайн Поршень... Поршневой шток

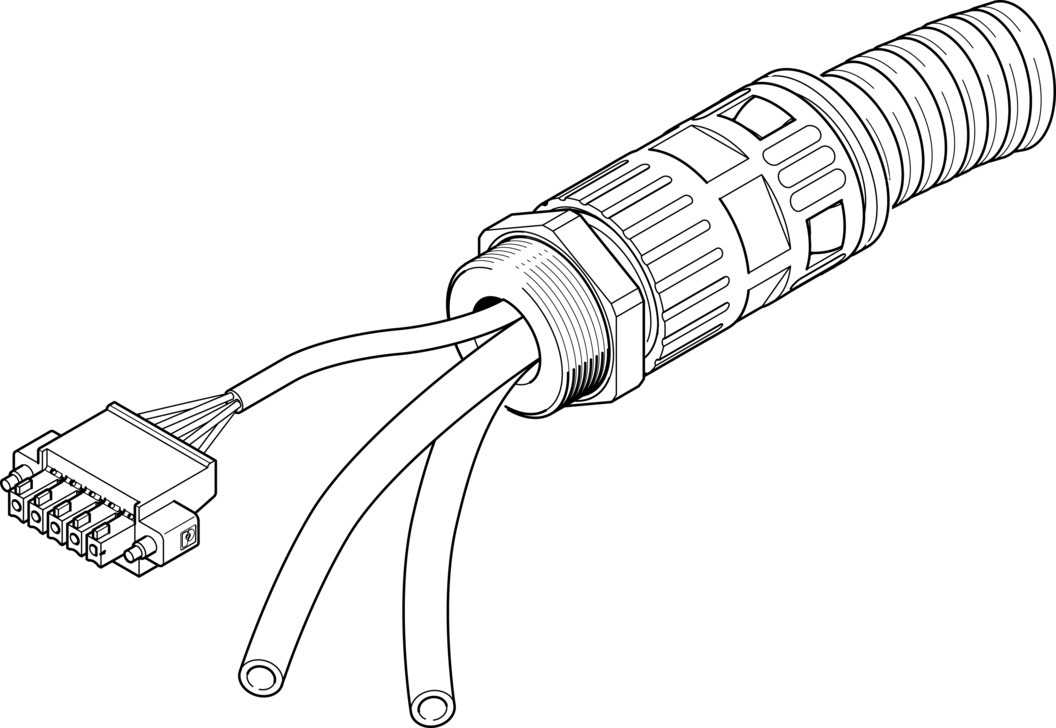

Электрическое соединение 5-контактный ... Прямой штекерный разъем/винтовая клемма
Взрывоопасная температура окружающей среды -5 °C <= Ta <= +50 °C
Тип защиты от взрыва и воспламенения пыли Например, tc IIIC T120°C X постоянный ток
Тип защиты от взрывозащиты для газа Например, ec IIC T4 X Gc
Защита от взрыва Зона 2 (ATEX) ... Зона 2 (UKEX)
Сертификация взрывозащиты за пределами ЕС EPL Dc (ГБ) ... EPL Gc (ГБ)
Принцип действия измерительной системы Потенциометр
Гистерезис в ± %FS 1 %FS
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материальный цилиндр-бочка Гладкоанодированный кованый алюминиевый сплав
Торцевая крышка из материала Кованый алюминиевый сплав с покрытием
Материал поршневого штока Высоколегированная нержавеющая сталь
Материал штока поршня стеклоочистителя Нитрильный каучук
Винты из материала Сталь с покрытием... Высоколегированная нержавеющая сталь
Статические уплотнения из материала Нитрильный каучук
Материал рулевой тяги Высоколегированная нержавеющая сталь
Материал под крышкой Литой под давлением алюминий с покрытием
Максимальное потребление тока 220 ма
Температура среды -5 °C ... 40 °C
Режим работы Двойного действия
Монтажное положение необязательный
Движущаяся масса с ходом 0 мм 1900 г
Номинальное рабочее давление 0,6 МПа
Номинальное рабочее напряжение постоянного тока 24 В
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,3 МПа ... 0,8 МПа
Диапазон рабочих напряжений постоянного тока 21,6 В ... 26,4 В
Диаметр поршня 125 мм
Пневматическое соединение Для труб с наружным диаметром 8 мм... Для труб с наружным диаметром 10 мм
Определение местоположения Со встроенным датчиком перемещения
Точность позиционирования 1,0 %FS
Относительная влажность воздуха 5 - 100% ... Конденсирующийся
Точность повторения в ± %FS 1 %FS
Защита от обратной полярности Подключение для инициализации... Для определения рабочего напряжения
Ввод заданного значения 4 мА ... 20 мА
Размер привода клапана 125
Температура хранения -5 °C ... 50 °C
Инсульт 40 мм ... 990 мм
Символ 00992806
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 7363 Н
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход 6881 Н
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по электромагнитной совместимости... В соответствии с инструкциями Великобритании по эксплуатации
Виброустойчивость в соответствии с DIN/IEC 68, часть 2-6 Протестирован на 2-й уровень серьезности
