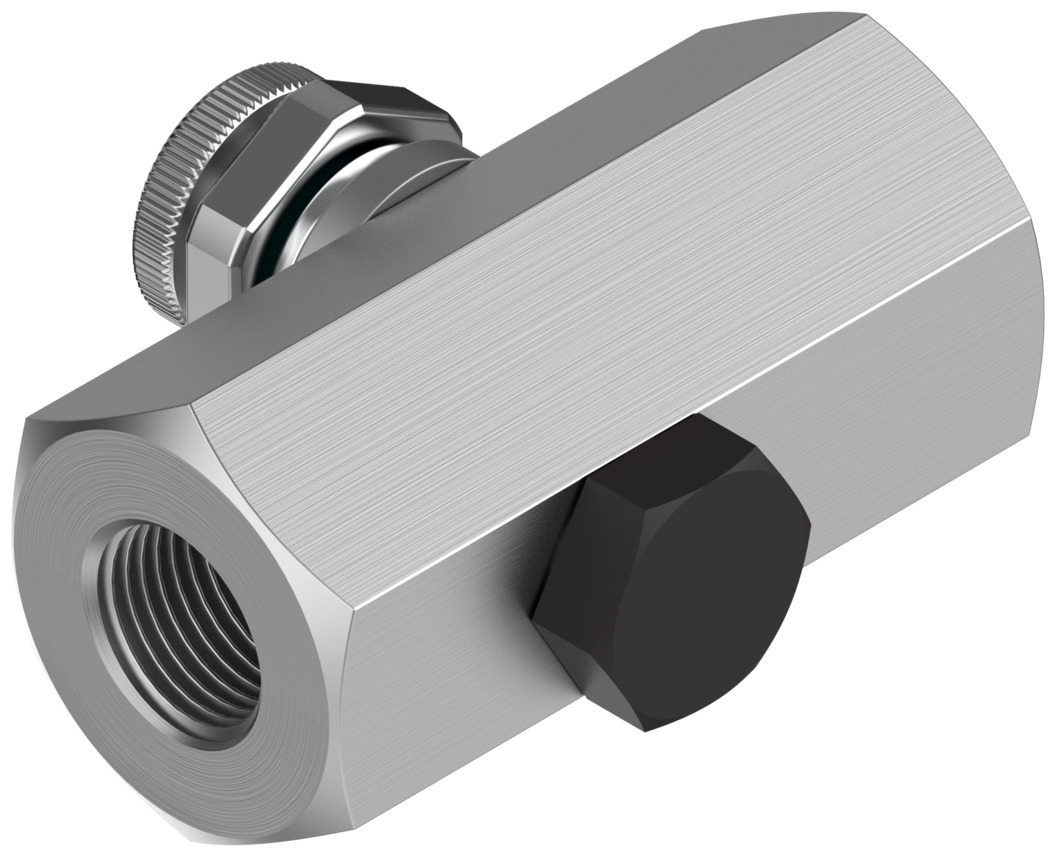

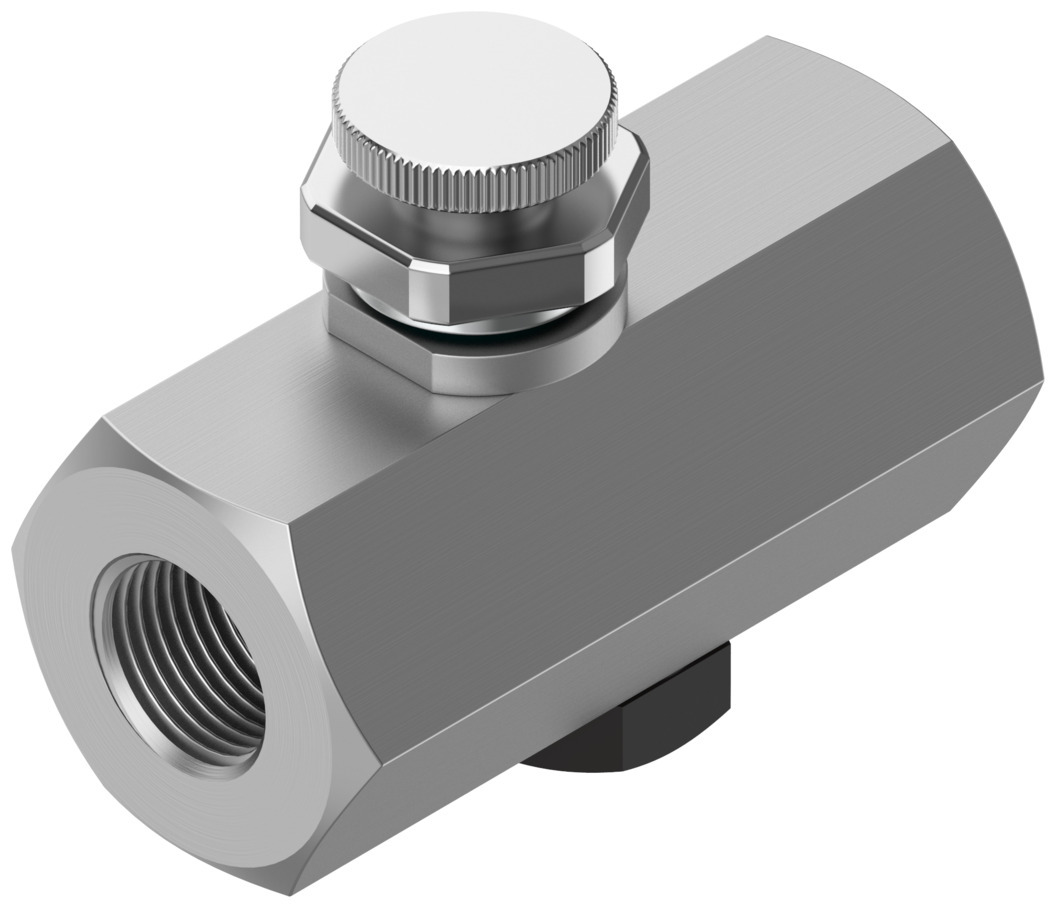

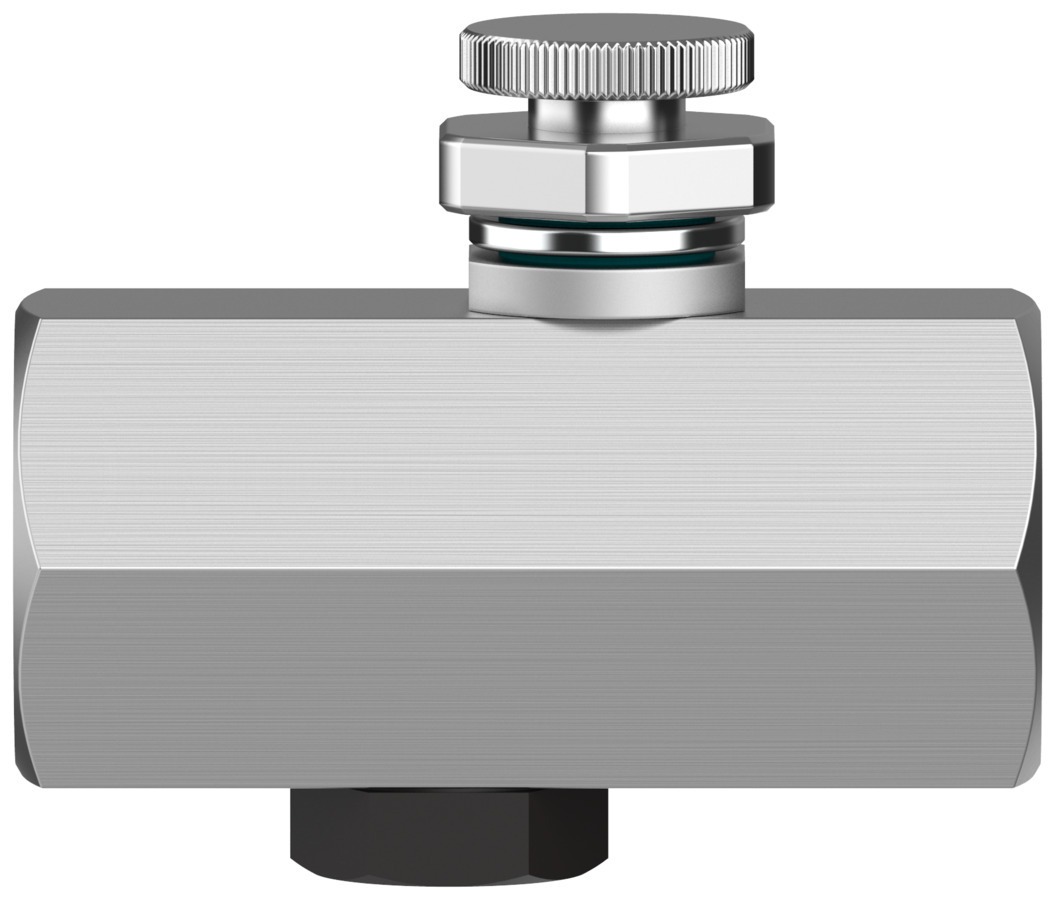

Обратный дроссель
GR-1/4
2101Цена: 8 220 ₽
| Регулировочный компонент | Винт с накаткой |
| Пневматическое соединение, порт 1 | G1/4 |
| Стандартный номинальный расход в направлении регулирования расхода | 370 л/мин |
| Функция клапана | Функция одностороннего управления потоком |
1
| Регулировочный компонент | Винт с накаткой |
| Температура окружающей среды | -20 °C ... 75 °C |
| Защита от взрыва | Информация, указанная в сертификате, должна соблюдаться! ... Зона 1 (ATEX) |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Регулировочный винт для материала | Сталь... Оцинкованный |
| Материал корпуса | Кованый алюминиевый сплав |
| Уплотнения из материала | Нитрильный каучук |
| Температура среды | -20 °C ... 75 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] |
| Рабочее давление | 0,5 бар ... 10 бар |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Вес продукта | 80 г |
| Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 570 л/мин |
| Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 340 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 150 л/мин |
| Стандартный номинальный расход в направлении регулирования расхода | 370 л/мин |
| Символ | 00991453 |
| Тип крепления | Встроенная установка |
| Функция клапана | Функция одностороннего управления потоком |
-
