Электромагнитный клапан
MFH-5-1/8-B
19758Цена: 18 630 ₽
| Пневматическое соединение, порт 1 | G1/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 750 л/мин |
| Тип приведения в действие | Электрический |
| Функция клапана | 5/2-позиционный, моностабильный |
1
| Температура окружающей среды | -5 °C ... 40 °C |
| Значение C | 3 л/сбар |
| Строительная ширина | 26 мм |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Тарельчатое сиденье |
| Электрическое соединение | Через катушку F, заказываемую отдельно |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Не фиксирующийся |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | NBR ... TPE-U (ПОЛИУРЕТАН) |
| Максимальный отрицательный тестовый импульс с 1 сигналом | 3700 мкс |
| Максимальный положительный тестовый импульс с сигналом 0 | 2200 мкс |
| Максимальная частота переключения | 3 Гц |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 5 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,2 МПа ... 1 МПа |
| Контрольная подача воздуха | Внутренний |
| Контрольное выпускное отверстие 84 | М5 |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Пневматическое соединение, порт 4 | G1/8 |
| Пневматическое соединение, порт 5 | G1/8 |
| Вес продукта | 220 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 750 л/мин |
| Температура хранения | -40 °C ... 60 °C |
| Время выключения | 30 мс |
| Время включения | 10 мс |

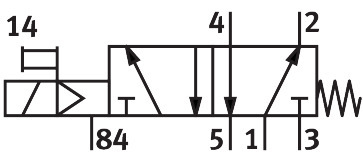

| Символ | 00991035 |
| Тип приведения в действие | Электрический |
| Тип крепления | Либо: ... На направляющей |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |
| Функция клапана | 5/2-позиционный, моностабильный |
| значение b | 0.34 |
| круг | Подкладка |
| пневматический рабочий порт | G1/8 |
-
-
-
-
-
-
-
-
-
