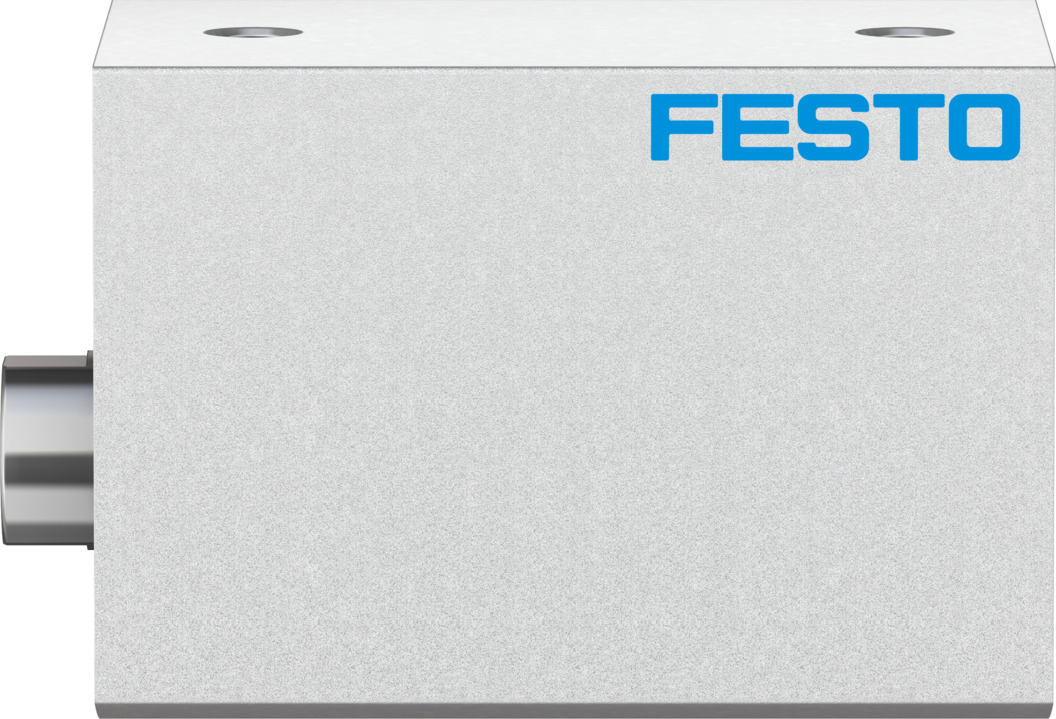

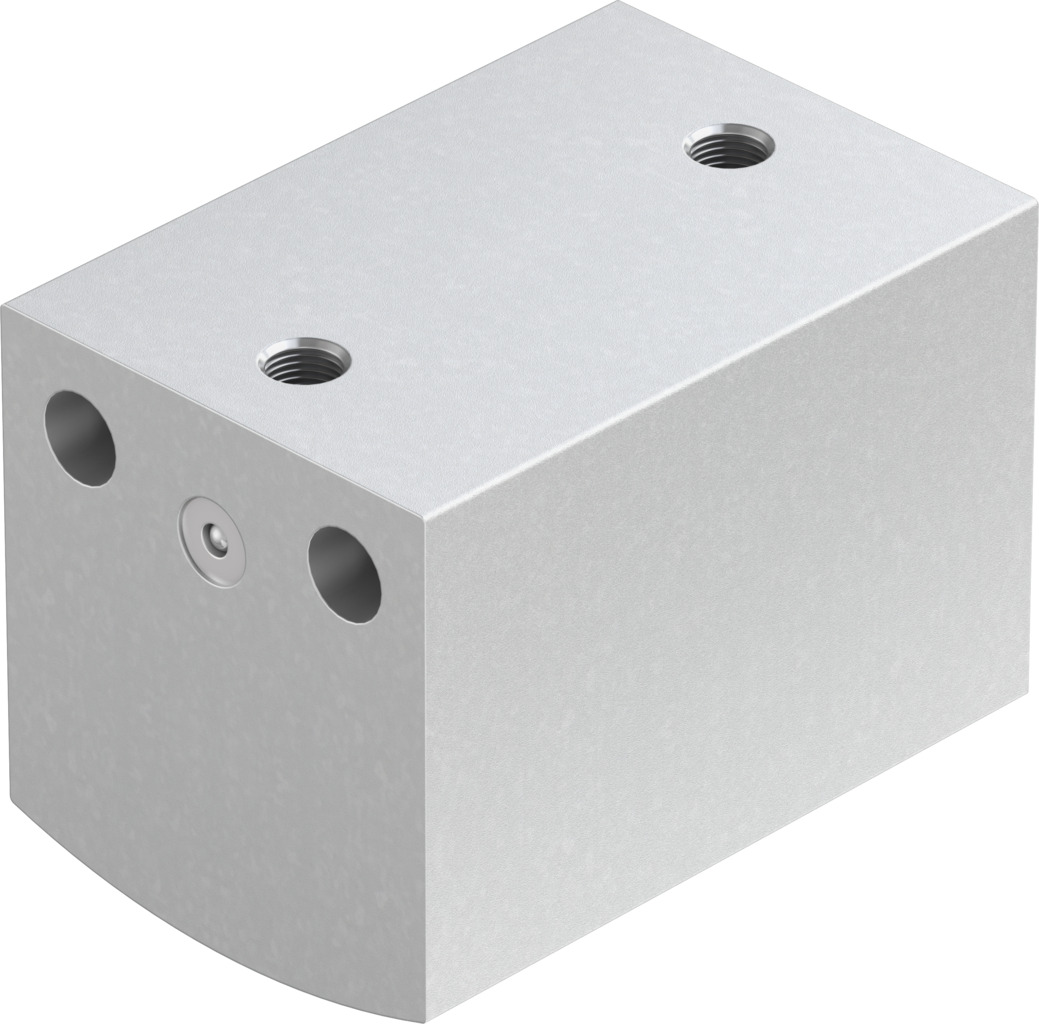

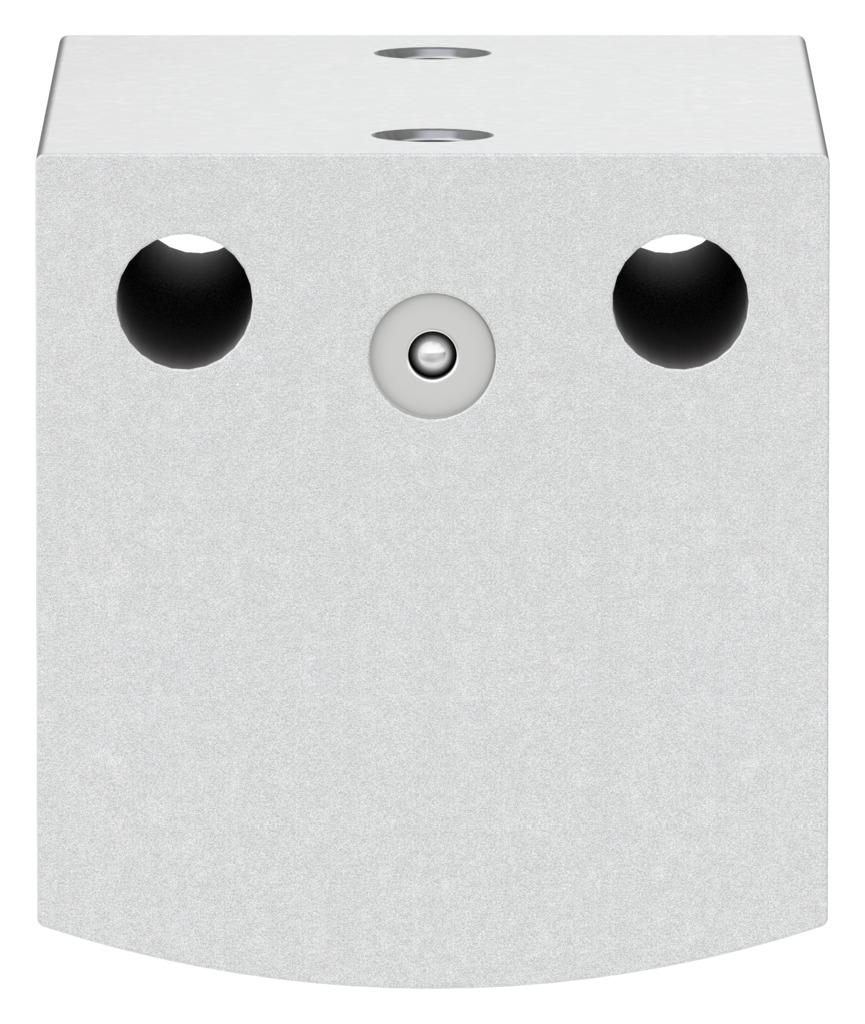

Короткоходовой цилиндр
ADVC-20-25-I-P
188149Цена: 5 890 ₽
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Режим работы | Двойного действия |
| Диаметр поршня | 20 мм |
| Инсульт | 25 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 189 Н |
1
| Дополнительная движущаяся масса на ход 10 мм | 6 г |
| Дополнительный вес на ход 10 мм | 26 г |
| Температура окружающей среды | -20 °C ... 80 °C |
| Базовый вес для хода 0 мм | 67 г |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав ... Анодированный |
| Материал корпуса | Кованый алюминиевый сплав ... Анодированный |
| Материал поршневого штока | Высоколегированная сталь |
| Уплотнения из материала | NBR ... TPE-U (ПОЛИУРЕТАН) |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 34 г |
| Движущаяся масса с ходом 0 мм | 19 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,1 МПа ... 1 МПа |
| Диаметр поршня | 20 мм |
| Пневматическое соединение | М5 |
| Определение местоположения | Без |
| Вес продукта | 126 г |
| Инсульт | 25 мм |
| Символ | 00991227 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 189 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 141 Н |
| Тип крепления | Либо: ... Со сквозным отверстием |
-
