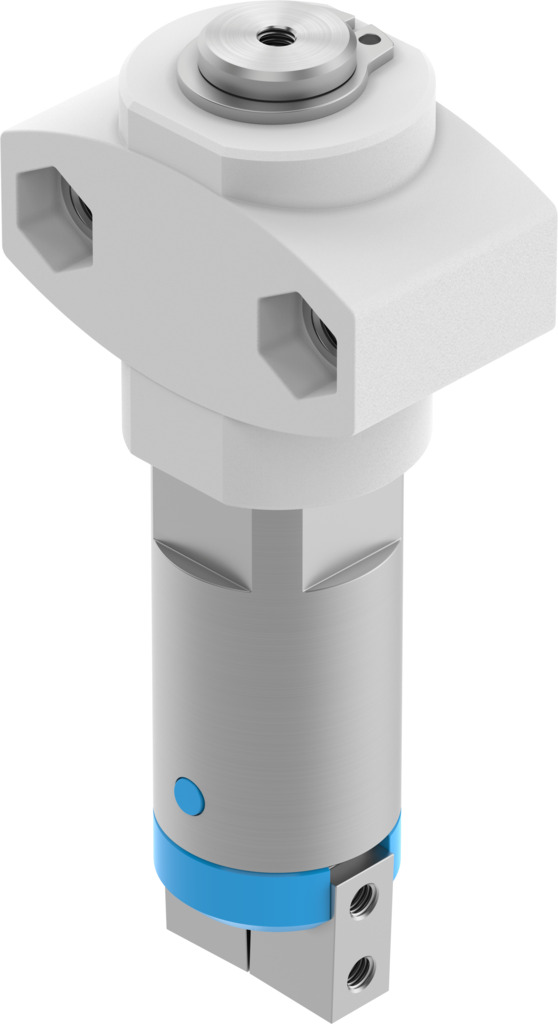

Угловой захват

HGWM-12-EZ-G6

185702

Цена: по запросу

Максимальное усилие на зажимной губке Fz статическое 20 Н
Максимальный угол раскрытия 14 град
Определение местоположения Без
1
Загрузки
Угловой захват
Угловой захват
Угловой захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Дизайн Клиновидный привод
Функция захвата Угол
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Момент инерции массы 421 кгсм2
Момент инерции массы на наружный палец захвата 560 кгсм2
Материал крышки колпачка ПОМ
Губки для захвата материала Высоколегированная сталь
Материал корпуса Высоколегированная нержавеющая сталь
Максимальный угловой зазор между челюстями захвата ax, ay 0,5 град
Максимальное усилие на зажимной губке Fz статическое 20 Н
Максимальный зазор в зажимной губке Sz 0,03 мм
Максимальная масса на внешний захватный палец 1000 г
Максимальный угол раскрытия 14 град
Максимальная рабочая частота захвата 4 Гц
Максимальный крутящий момент на захвате Mx статический 0,4 Нм
Максимальный крутящий момент на захвате Мой статический 0,4 Нм
Максимальный крутящий момент на захвате, Mz статический 0,4 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 2,8 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 1,7 мс
Режим работы Однократного действия ... Закрытый
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:-:-]
Рабочее давление 2 бар ... 8 бар
Пневматическое соединение М3
Определение местоположения Без
Вес продукта 75 г
Точность повторения, захват 0,02 мм
Размер 12
Усилие пружины компенсатора хода 10 Н ... 23 Н
Момент возврата пружины 0,015 Нм
Символ 00991898
Общий крутящий момент при захвате составляет 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), при открывании 76 Нсм
Тип крепления Через внутреннюю резьбу
