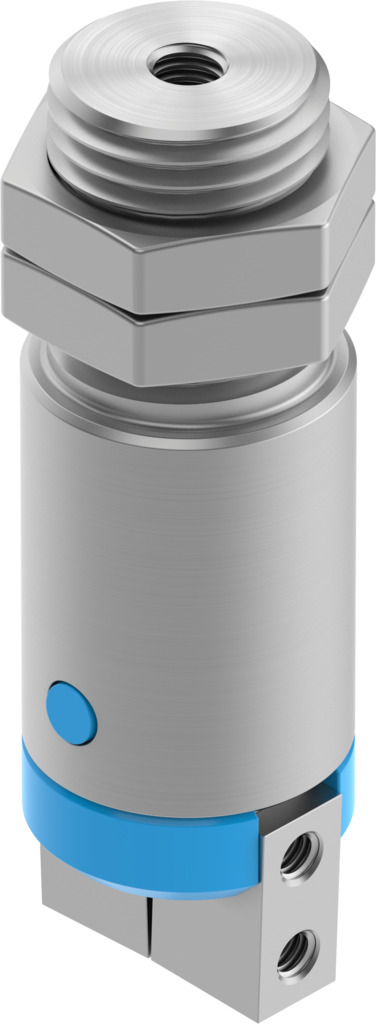

Угловой захват

HGWM-08-EZ-G7

185697

Цена: 18 790 ₽

Максимальное усилие на зажимной губке Fz статическое 7 N
Максимальный угол раскрытия 14 град
Определение местоположения Без
1
Загрузки
Угловой захват
Угловой захват
Угловой захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Дизайн Клиновидный привод
Приводная система Пневматический
Резервное усилие захвата Никто
Функция захвата Угол
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Момент инерции массы 31,5 кгсм2
Момент инерции массы на наружный палец захвата 250 кгсм2
Материал крышки колпачка ПОМ
Губки для захвата материала Высоколегированная сталь
Материал корпуса Высоколегированная нержавеющая сталь
Максимальный угловой зазор между челюстями захвата ax, ay 0,5 град
Максимальное усилие на зажимной губке Fz статическое 7 N
Максимальный зазор в зажимной губке Sz 0,03 мм
Максимальная масса на внешний захватный палец 400 г
Максимальный угол раскрытия 14 град
Максимальная рабочая частота захвата 4 Гц
Максимальный крутящий момент на захвате Mx статический 0,2 Нм
Максимальный крутящий момент на захвате Мой статический 0,2 Нм
Максимальный крутящий момент на захвате, Mz статический 0,2 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 2,5 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 1 мс
Режим работы Однократного действия ... Закрытый
Примечание по материалам Соответствует требованиям RoHS
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:-:-]
Рабочее давление 2 бар ... 8 бар
Пневматическое соединение М3
Определение местоположения Без
Вес продукта 14 г
Точность повторения, захват 0,02 мм
Размер 8
Момент возврата пружины 0,005 Нм
Символ 00991898
Общий крутящий момент при захвате составляет 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), при открывании 24 Нсм
Тип крепления С помощью контргайки
