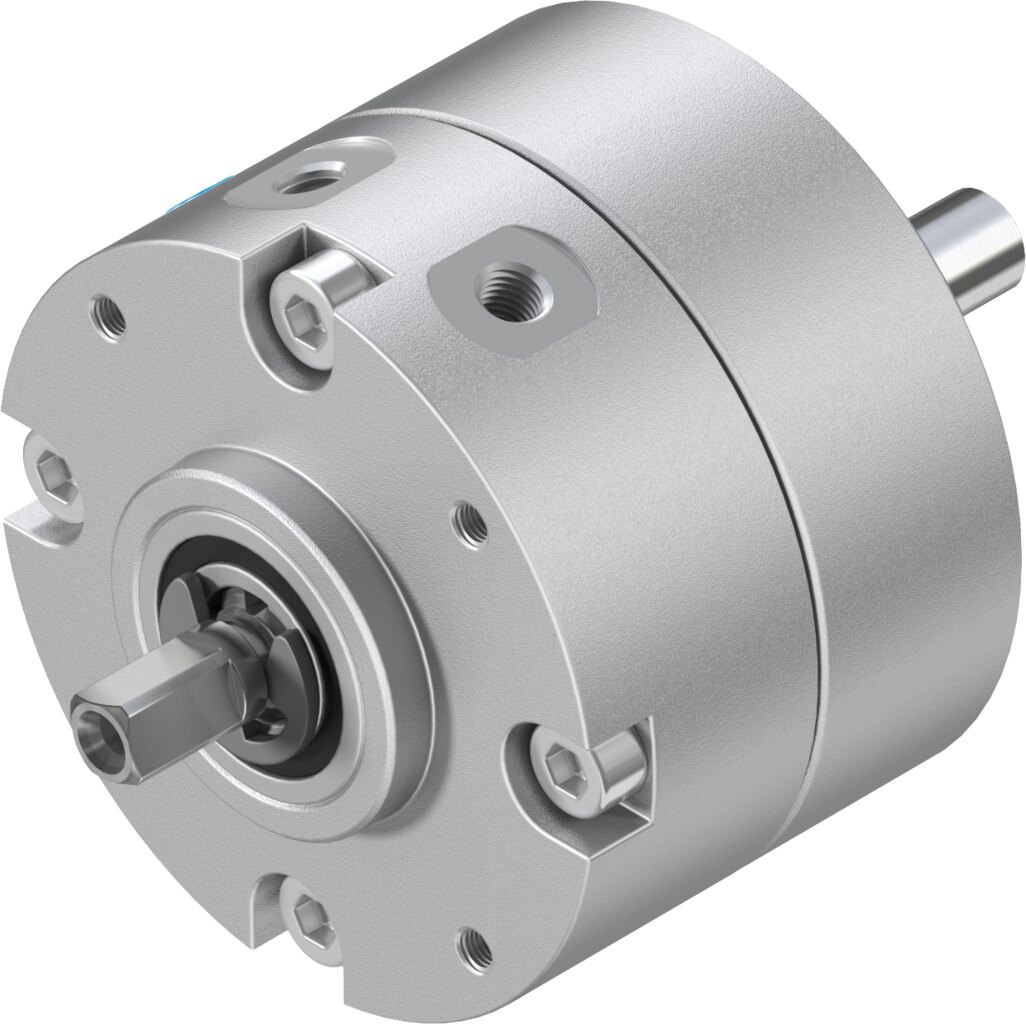

Полуповоротный привод
DRVS-6-180-P
1845707Цена: 13 960 ₽
| Допустимый момент инерции массы | 6,5E-4 кгм2 |
| Пневматическое соединение | М3 |
| Размер | 6 |
| Угол поворота | град.... 180 град |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 0,15 Нм |
1
Загрузки
| Температура окружающей среды | °C ... 60 °C |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Угол амортизации | 0,5 град |
| Дизайн | Флюгер |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материал приводного вала | Высоколегированная нержавеющая сталь |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Уплотнения из материала | TPE-U (ПОЛИУРЕТАН) |
| Максимальное осевое усилие | 10 Н |
| Максимальное радиальное усилие | 15 Н |
| Максимальное усилие остановки | 15 Н |
| Максимальная частота вращения при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 3 Гц |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,35 МПа ... 0,8 МПа |
| Допустимый момент инерции массы | 6,5E-4 кгм2 |
| Допустимый радиус остановки | 10 мм |
| Пневматическое соединение | М3 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 38 г |
| Точность повторения | 1 град |
| Размер | 6 |
| Угол поворота | град.... 180 град |
| Символ | 00991265 |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 0,15 Нм |
| Тип крепления | Через внутреннюю резьбу |
| Варианты | Соединительный вал |
-
