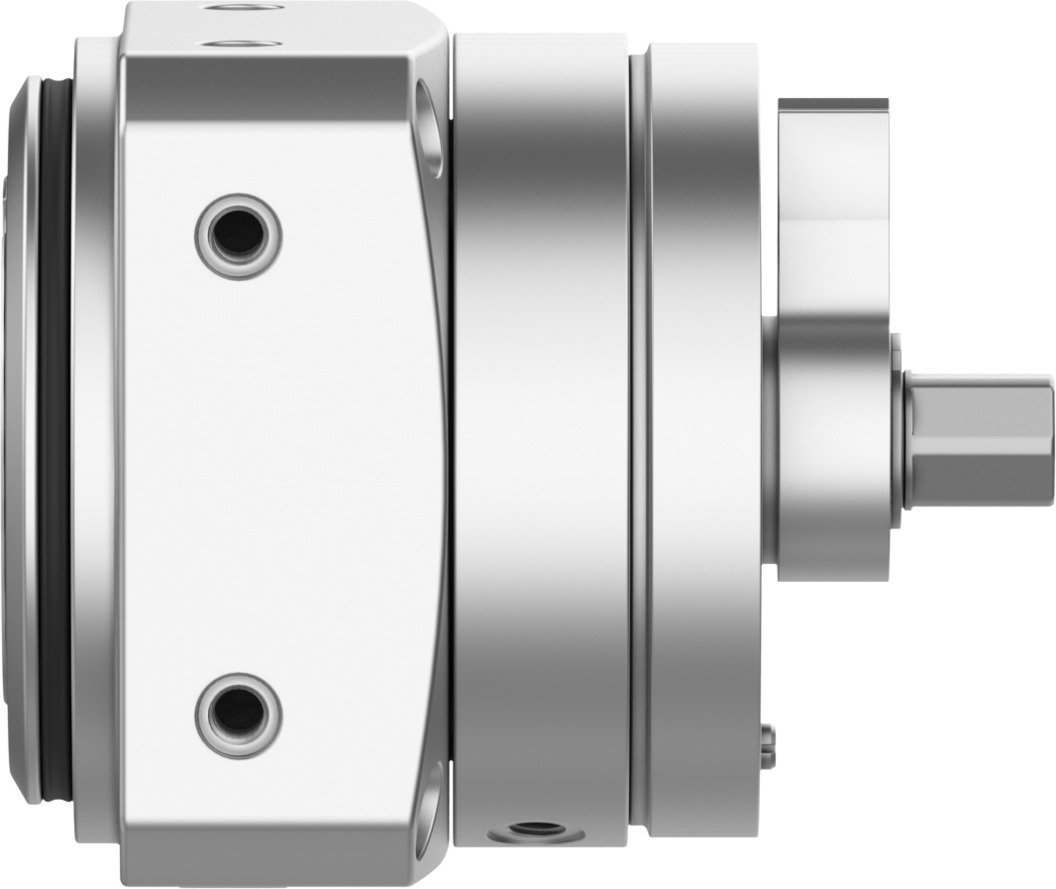

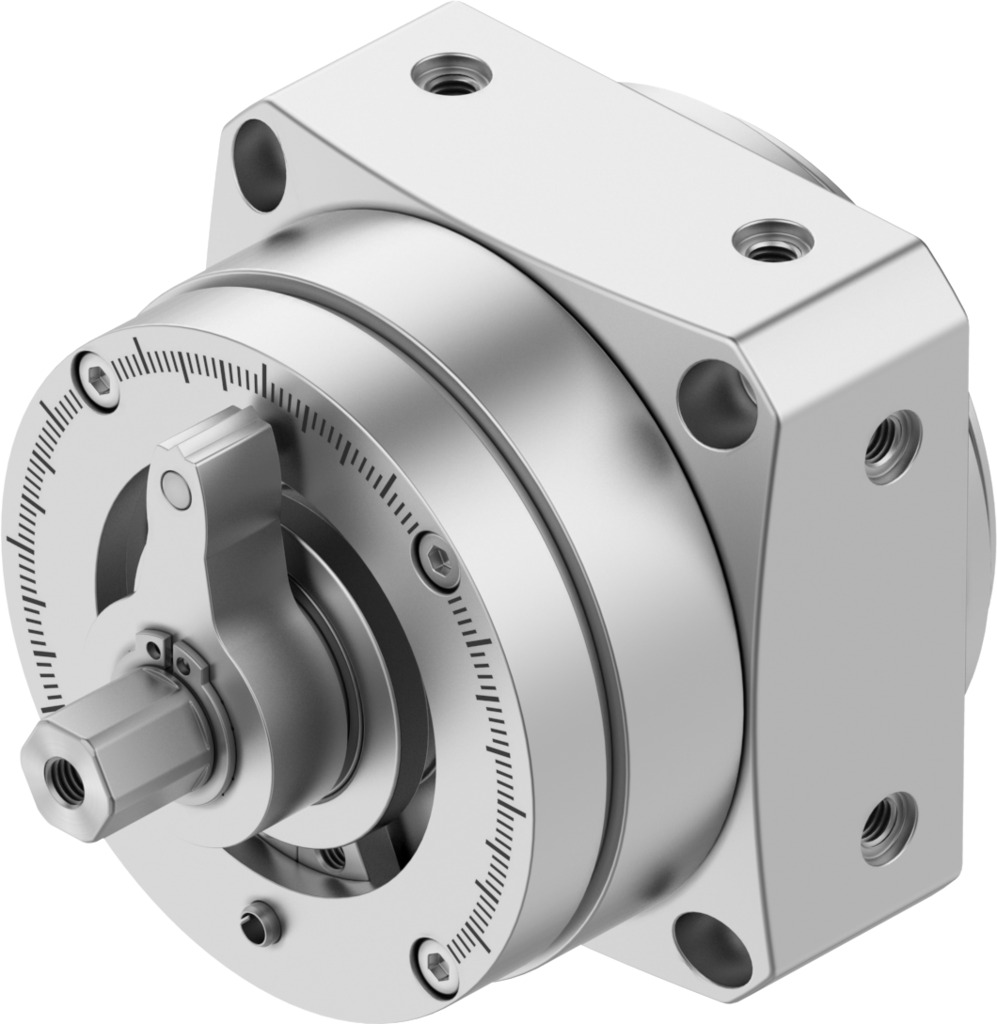

Полуповоротный привод
DSM-16-270-HD-A-B
1369111Цена: по запросу
| Определение местоположения | С помощью бесконтактного переключателя |
| Размер | 16 |
| Угол поворота | град.... 270 град |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 2,5 Нм |
1
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Дизайн | Флюгер |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал приводного вала | Сталь... Никелированный |
| Материал корпуса | Кованый алюминиевый сплав |
| Уплотнения из материала | TPE-U (ПОЛИУРЕТАН) |
| Максимальное осевое усилие | 290 Н |
| Максимальное радиальное усилие | 300 Н |
| Максимальная частота вращения при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 1,5 Гц |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] |
| Рабочее давление | 0,3 МПа ... 1 МПа |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 625 г |
| Размер | 16 |
| Угол поворота | град.... 270 град |
| Символ | 00991265 |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 2,5 Нм |
| Тип крепления | Через внутреннюю резьбу |
-
