Примерка по щелчку мыши

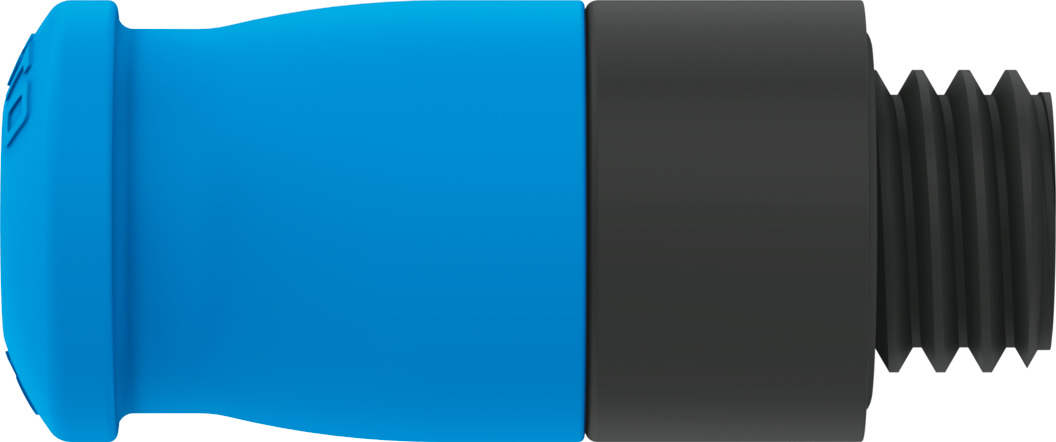

NPKA-D-G18-Q6-P10
1243489Цена: 320 ₽
| Температура окружающей среды | -10 °C ... 60 °C |
| Пневматическое соединение, порт 1 | Наружная резьба G1/8 |
| Пневматическое соединение, порт 2 | Для труб наружного диаметра 6 мм |
1
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Дизайн | Двухтактный принцип |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материал корпуса | PA66-GF30 |
| Материальная втулка | ПОМ |
| Уплотнение резьбы из материала | Нитрильный каучук |
| Уплотнение трубопровода из материала | Нитрильный каучук |
| Максимальный момент затяжки | 2 Нм |
| Монтажное положение | необязательный |
| Номинальный размер | 4 мм |
| Номинальный крутящий момент | 1,25 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой |
| Примечание по рабочему давлению | Вода: макс. 0,6 МПа при температуре 0 - 50 °C |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] ... Вода (жидкая, не содержащая льда) |
| Рабочее давление | -0,095 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | Наружная резьба G1/8 |
| Пневматическое соединение, порт 2 | Для труб наружного диаметра 6 мм |
| Вес продукта | 4,2 г |
| Размер | Стандарт |
| Размер упаковки | 10 |
| Подходит для употребления в пищу | Смотрите дополнительную информацию о материалах |
| Допуск на номинальный момент затяжки | ± 20% |
| Глубина ввода трубопровода | 25,8 мм |
| Тип уплотнения на резьбовой пробке | Уплотнительное кольцо |
-
