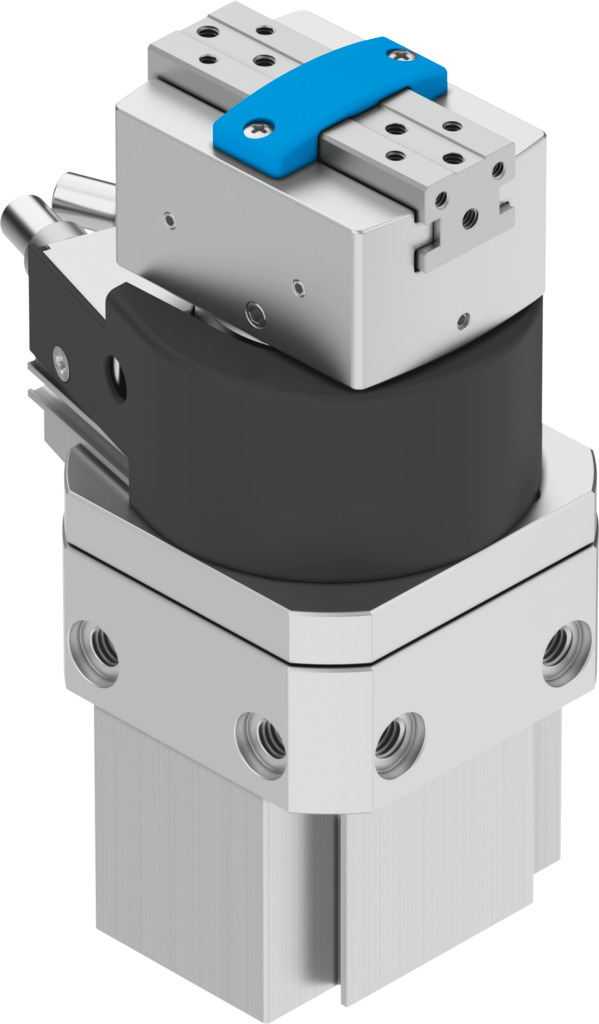

Поворотно-захватный модуль

HGDS-PP-16-YSRT-A-B

1187960

Цена: 162 030 ₽

Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 51 Н
Определение положения, захват С помощью бесконтактного переключателя
Ход каждой губки захвата 4,5 мм
Угол поворота 210 град
Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 1,25 Нм
1
Загрузки
Поворотно-захватный модуль
Поворотно-захватный модуль
Поворотно-захватный модуль
Поворотно-захватный модуль
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Амортизирующий Амортизатор на обоих концах, саморегулирующийся, с металлическим фиксированным упором
Диапазон регулировки амортизации 1,3 мм
Амортизация поворотного привода Амортизатор на обоих концах
Дизайн Полуоборотный привод ... С параллельным захватом и приводом от захвата
Точная регулировка поворотного привода -2,5 град
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 51 Н
Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 58 Н
Функция захвата Параллель
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальное покрытие Алюминиевый ... ПОМ
Материал приводного вала Сталь
Губки для захвата материала Высоколегированная нержавеющая сталь
Материал корпуса Кованый алюминиевый сплав
Уплотнения из материала Нитрильный каучук
Максимальный угловой зазор между челюстями захвата ax, ay 0,1 град
Максимальное усилие на зажимной губке Fz статическое 150 Н
Максимальный зазор в зажимной губке Sz 0,02 мм
Максимальная масса на внешний захватный палец 50 г
Максимальная масса, приходящаяся на внешний захватный палец, с регулировкой 200 г
Максимальная рабочая частота захвата 4 Гц
Максимальная частота вращения при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 1,5 Гц
Максимальный крутящий момент на захвате Mx статический 11 Нм
Максимальный крутящий момент на захвате Мой статический 11 Нм
Максимальный крутящий момент на захвате, Mz статический 11 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 60 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 40 мс
Режим работы Двойного действия
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 3 бар ... 8 бар
Пневматическое соединение М5
Определение положения, захват С помощью бесконтактного переключателя
Определение положения, поворотный привод С помощью бесконтактного переключателя
Вес продукта 730 г
Точность повторения угла поворота 0,02 град
Точность повторения, захват 0,01 мм
Диапазон регулировки угла поворота град.... 210 град
Размер 16
Ход каждой губки захвата 4,5 мм
Угол поворота 210 град
Символ 00991893
Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 1,25 Нм
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 102 Н
Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 116 Н
Тип крепления Либо: ... С помощью внутренней резьбы и центрирующей втулки
