- Поворотный/захватный узел
Поворотный/захватный узел

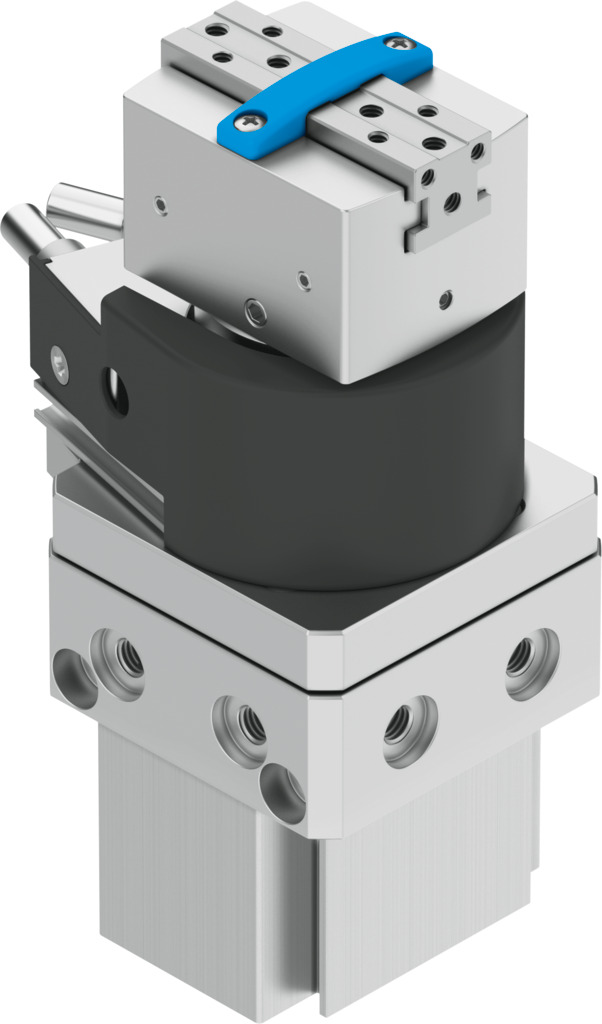

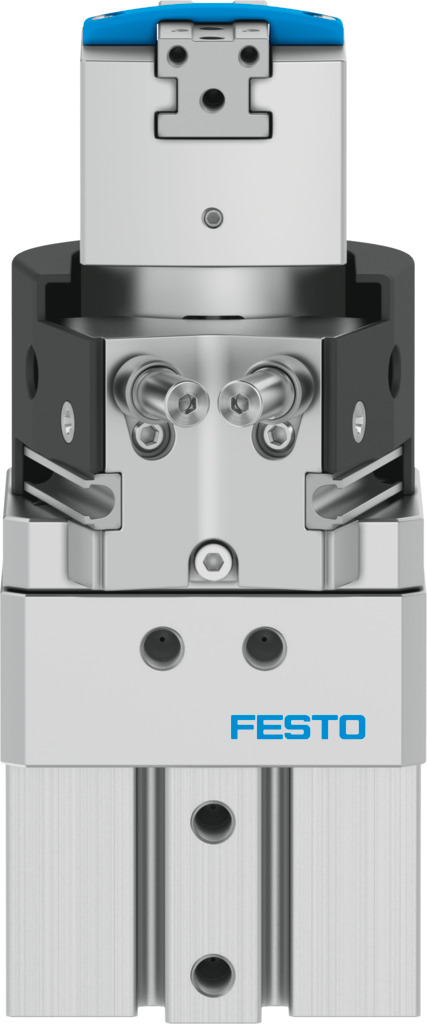

HGDS-PP-12-YSRT-A-B
1187957Цена: 150 520 ₽
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 37 Н |
| Определение положения, захват | С помощью бесконтактного переключателя |
| Ход каждой губки захвата | 2,5 мм |
| Угол поворота | 210 град |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 0,85 Нм |
1
Загрузки
| Температура окружающей среды | 5 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Амортизатор на обоих концах, саморегулирующийся, с металлическим фиксированным упором |
| Диапазон регулировки амортизации | 1 мм |
| Амортизация поворотного привода | Амортизатор на обоих концах |
| Дизайн | Полуоборотный привод ... С параллельным захватом и приводом от захвата |
| Точная регулировка поворотного привода | -2,5 град |
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 37 Н |
| Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 42 Н |
| Функция захвата | Параллель |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Алюминиевый ... ПОМ |
| Материал приводного вала | Сталь |
| Губки для захвата материала | Высоколегированная нержавеющая сталь |
| Материал корпуса | Кованый алюминиевый сплав |
| Уплотнения из материала | Нитрильный каучук |
| Максимальный угловой зазор между челюстями захвата ax, ay | 0,1 град |
| Максимальное усилие на зажимной губке Fz статическое | 90 Н |
| Максимальный зазор в зажимной губке Sz | 0,02 мм |
| Максимальная масса на внешний захватный палец | 30 г |
| Максимальная масса, приходящаяся на внешний захватный палец, с регулировкой | 150 г |
| Максимальная рабочая частота захвата | 4 Гц |
| Максимальная частота вращения при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 1,5 Гц |
| Максимальный крутящий момент на захвате Mx статический | 6 Нм |
| Максимальный крутящий момент на захвате Мой статический | 6 Нм |
| Максимальный крутящий момент на захвате, Mz статический | 6 Нм |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 60 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 40 мс |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 3 бар ... 8 бар |
| Пневматическое соединение | М5 |
| Определение положения, захват | С помощью бесконтактного переключателя |
| Определение положения, поворотный привод | С помощью бесконтактного переключателя |
| Вес продукта | 505 г |
| Точность повторения угла поворота | 0,02 град |
| Точность повторения, захват | 0,01 мм |
| Диапазон регулировки угла поворота | град.... 210 град |
| Размер | 12 |
| Ход каждой губки захвата | 2,5 мм |
| Угол поворота | 210 град |
| Символ | 00991893 |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 0,85 Нм |
| Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 74 Н |
| Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 84 Н |
| Тип крепления | Либо: ... С помощью внутренней резьбы и центрирующей втулки |
-
