ХАРАКТЕРИСТИКИ
ID
481601432
Бренд
Festo
Замечания по материалу
Соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Рабочее давление
3
bar
Соответствует стандарту
ISO
15407-1
Температура окружающей среды
-5
°C
Тип конструкции
Золотниковый
Тип крепления
На
монтажной
плите
Авторизация
C-Tick
Класс защиты
IP65
Направление потока
нереверсивный
Рабочий цикл
100
%
Ссылка на PDF
Тип управления
электрический
Условный проход
5
mm
Электрическое подключение
M12x1
Ссылка на DataSheet
GTIN
4052568185152
Ссылка на CAD.
Ссылка на PDF/2
Упаковка товара
Единица
товара:
Штука;
Вес,
г:149;
Длина,
мм:135;
Ширина,
мм:85;
Высота,
мм:25
Диапазон рабочего напряжения DC
21,6
V
Вес продукта
140
g
Классификация сопротивления коррозии CRC
2
-
Средняя
стойкость
к
коррозии
Обозначение CE (см. заявление о соответствии)
В
соответствии
с
директивой
EU
по
электромагнитной
совместимости
EMC,
в
соответствии
с
директивой
EU
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
траспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Относительная влажность воздуха
0
-
90
%
Рабочая среда
Сжатый
воздух
в
соответствии
с
ISO8573-1;2010
[7;4;4]
Температура среды
-5
°C
Ручное дублирование
Толкающий

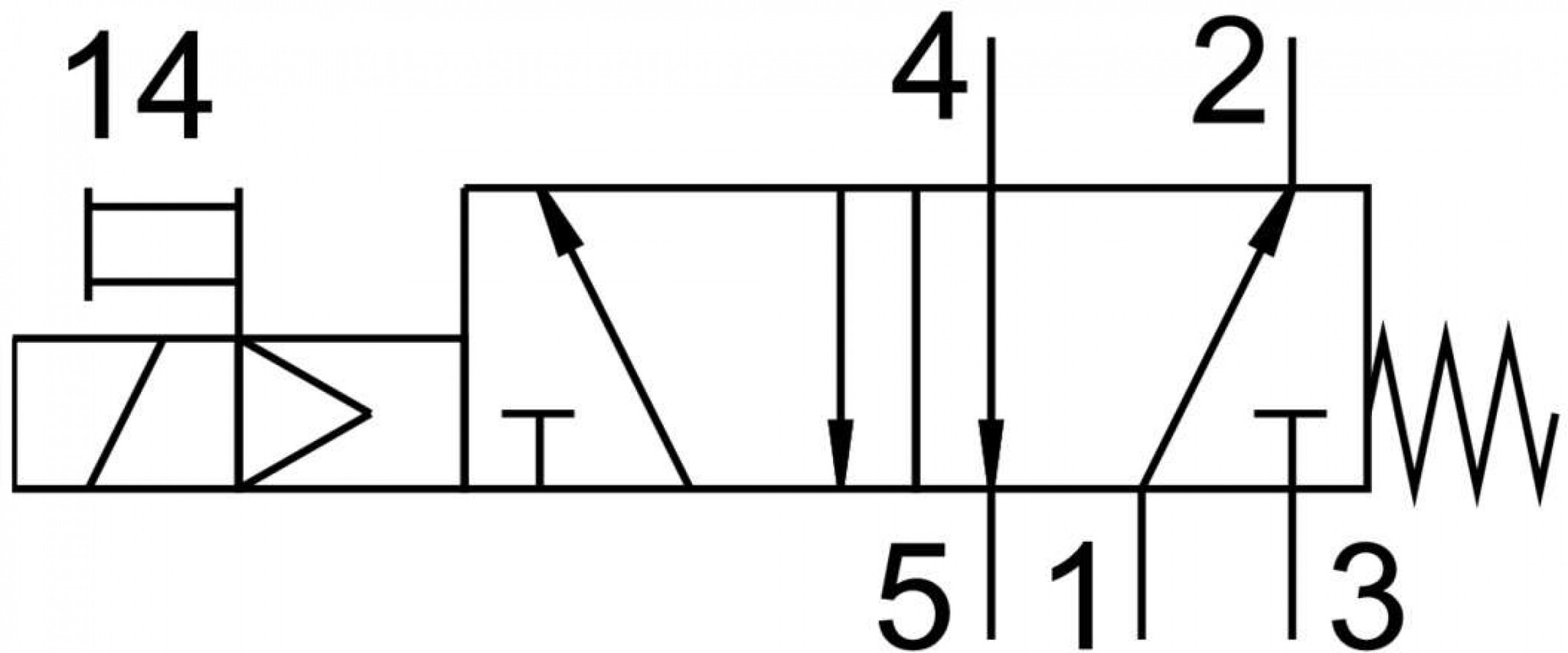

Функция распределителя
5/2
моностабильный
Стандартный номинальный расход
550
l/min
Тип пилотного управления
С
пилотным
управлением
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Время включения
12
ms
Время выключения
34
ms
Характеристики катушки
24
V
DC;
фаза
удержания
1
Вт,
мощность
переключения
2.4
Вт
Overlap
Positive
overlap
Питание пилотного каскада
Внутренний
Отображение статуса сигнала
LED
Выбор манометра
500
µs
Материал плиты выхлопа
500
µs
Время выключения при 8 бар и 24 В
750
l/min
Стандартный номинальный расход выхлоп 4->3
550
l/min
Расход распределителя
550
l/min
