ХАРАКТЕРИСТИКИ
ID
481589986
Авторизация
RCM
Mark,
С
UL
us
-
Recognized
(OL)
Бренд
Festo
Датчик положения ротора
Инкрементальный
энкодер
Документация PDF
Допустимая осевая нагрузка на вал
10
Н
Допустимая радиальная нагрузка на вал
52
Н
Замечания по материалу
Не
содержит
медь
и
тефлон
Интерфейс поворотного энкодера
RS422
TTL
AB-канал
+
нулевой
индекс
Класс защиты
IP54
Класс защиты изоляции
B
Класс расчета параметров по стандарту EN 60034-1
S1
Класс температурной стойкости по стандарту EN 60034-1
B
Максимальная скорость
2.720
1/мин
Массовый момент инерции ротора
0,29
кгсм?
Момент инерции тормоза
0,01
кгсм?

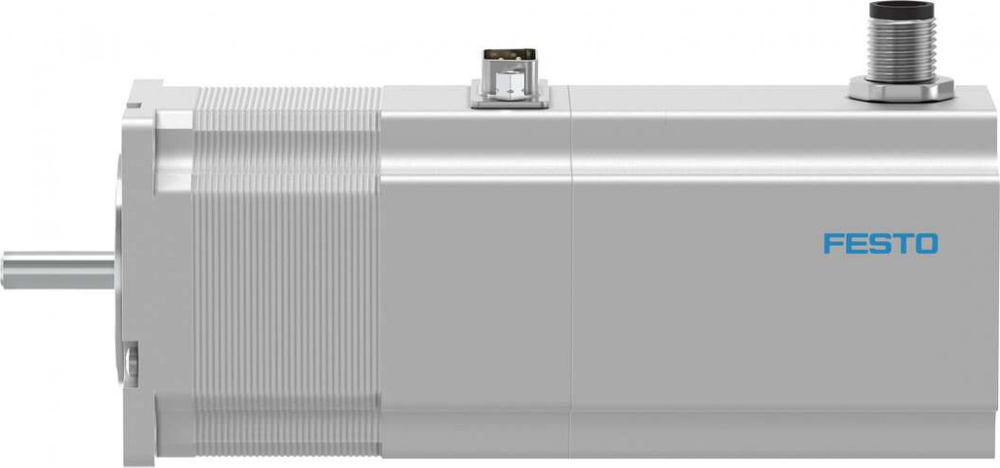

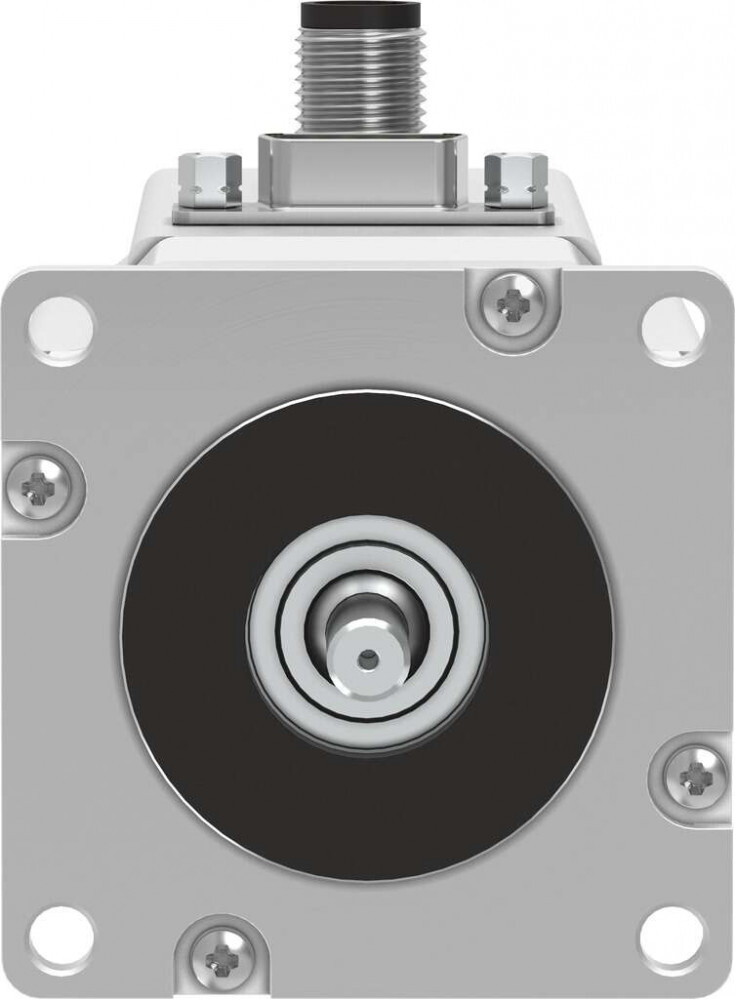

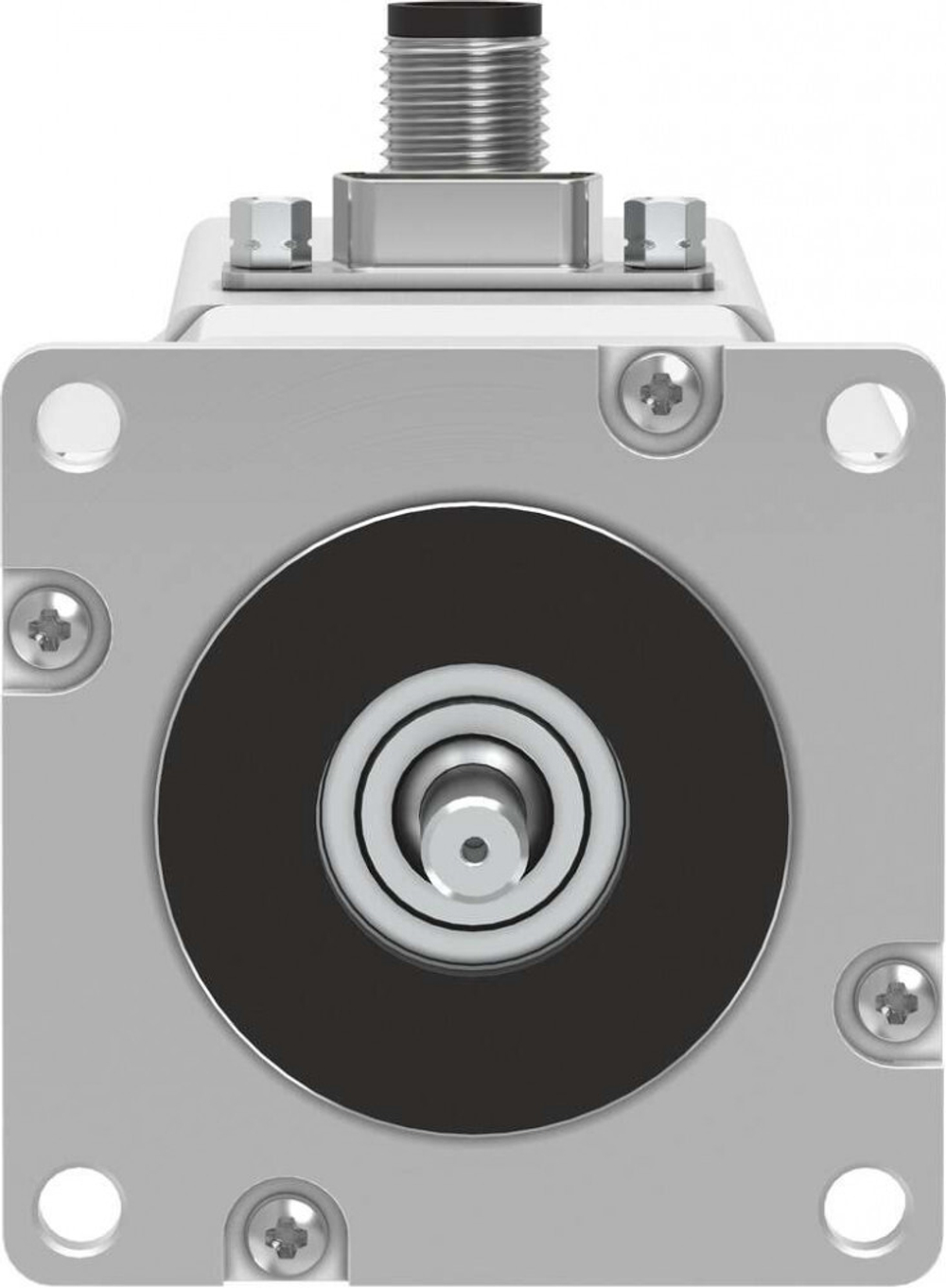

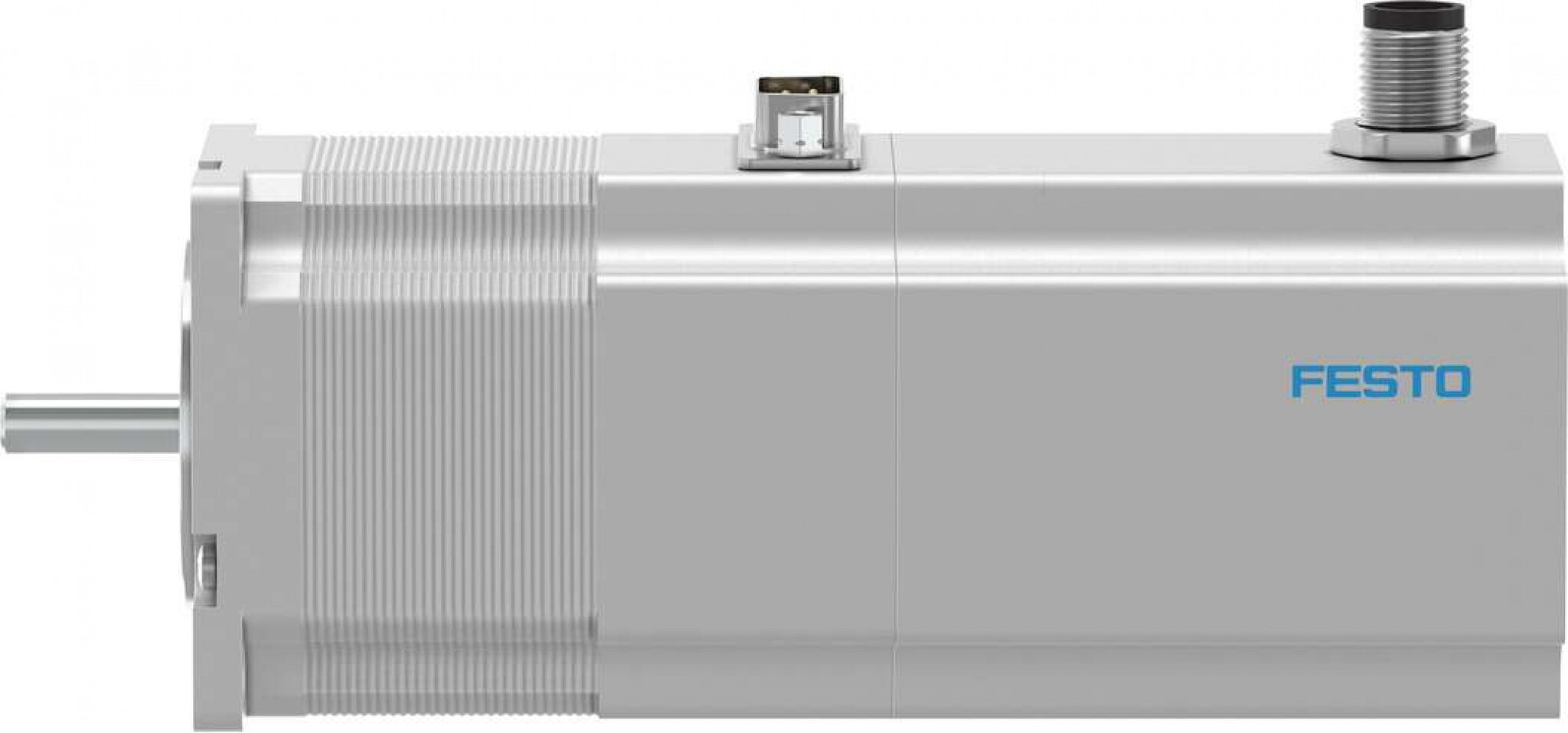

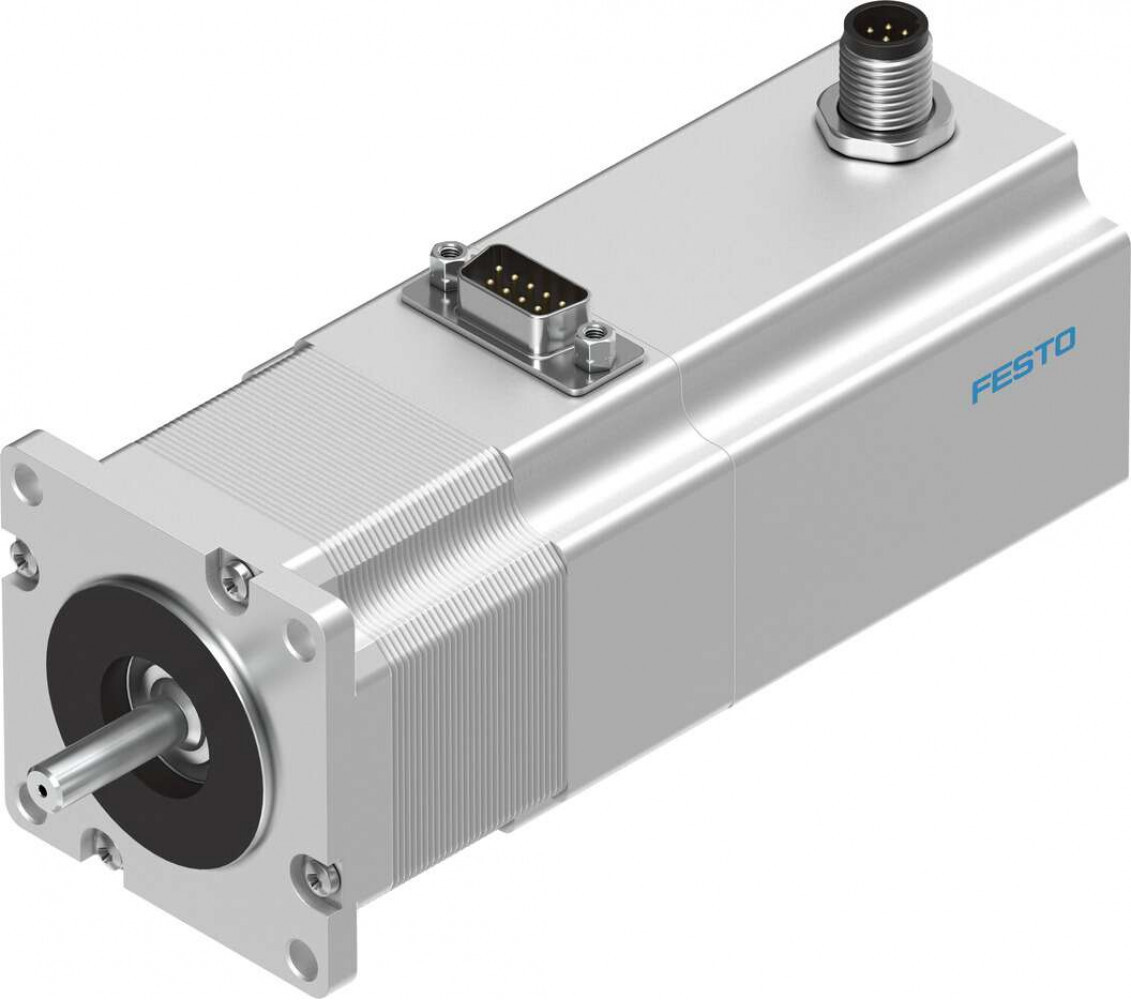

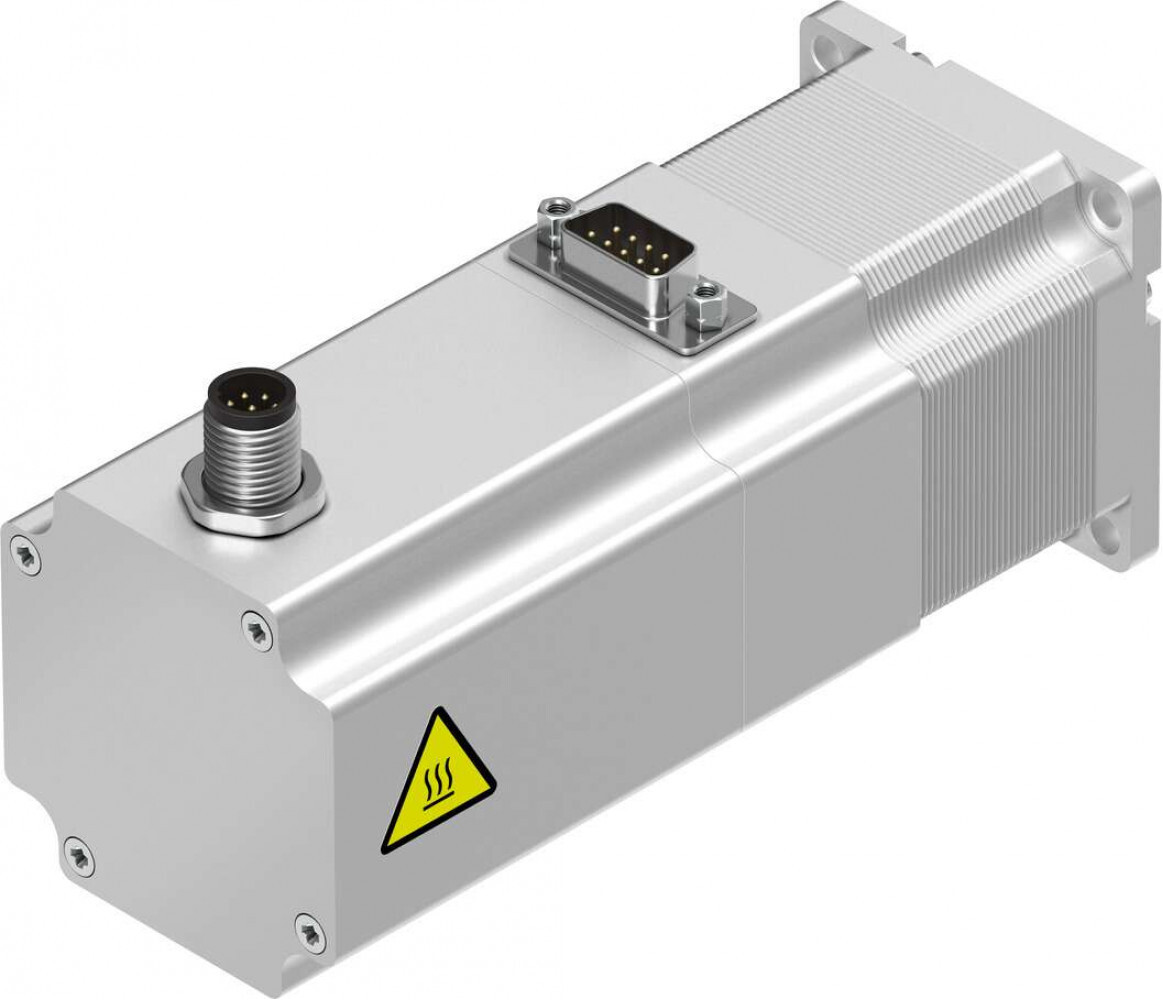

Наименование
Шаговый
двигатель
Номинальное рабочее напряжение DC
48
В
Номинальный ток мотора
5
A
Обозначение CE
В
соответствии
с
директивой
EU
по
электромагнитной
совместимости
EMC
Общий момент инерции массы при подъеме
0,3
кгсм?
Относительная влажность воздуха
От
0%
до
85%
Погрешность шагового угла
±5%
Принцип измерения поворотного энкодера
Оптический
Рабочее напряжение DC для тормоза
24
В
Серия товара
EMMS
Система электрического соединения
Разъем
Соответствует стандарту
IEC
60034
Сопротивление коррозии
1
-
Низкая
стойкость
к
коррозии
Ссылка на 3D
Ссылка на CAD.
Ссылка на DataSheet
Ссылка на PDF
Температура окружающей среды
От
-10
°C
до
+50
°C
Температура хранения
От
-20
°C
до
+70
°C
Тормозной удерживающий момент
0,4
Нм
Удерживающий момент мотора
0,8
Нм
Фаза обмотки индуктивности
0,5
мГн
Фаза сопротивления обмотки
0,15
Ом
Шаговый угол при полном шаге
1,8
°
