ХАРАКТЕРИСТИКИ
ID
481571995
Бренд
Festo
Группа
Седельные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал крышки
Отливка
из
нержавеющей
стали
Материал уплотнения
FPM
(Фторкаучук)
Материал штока
Нержавеющая
легированная
сталь

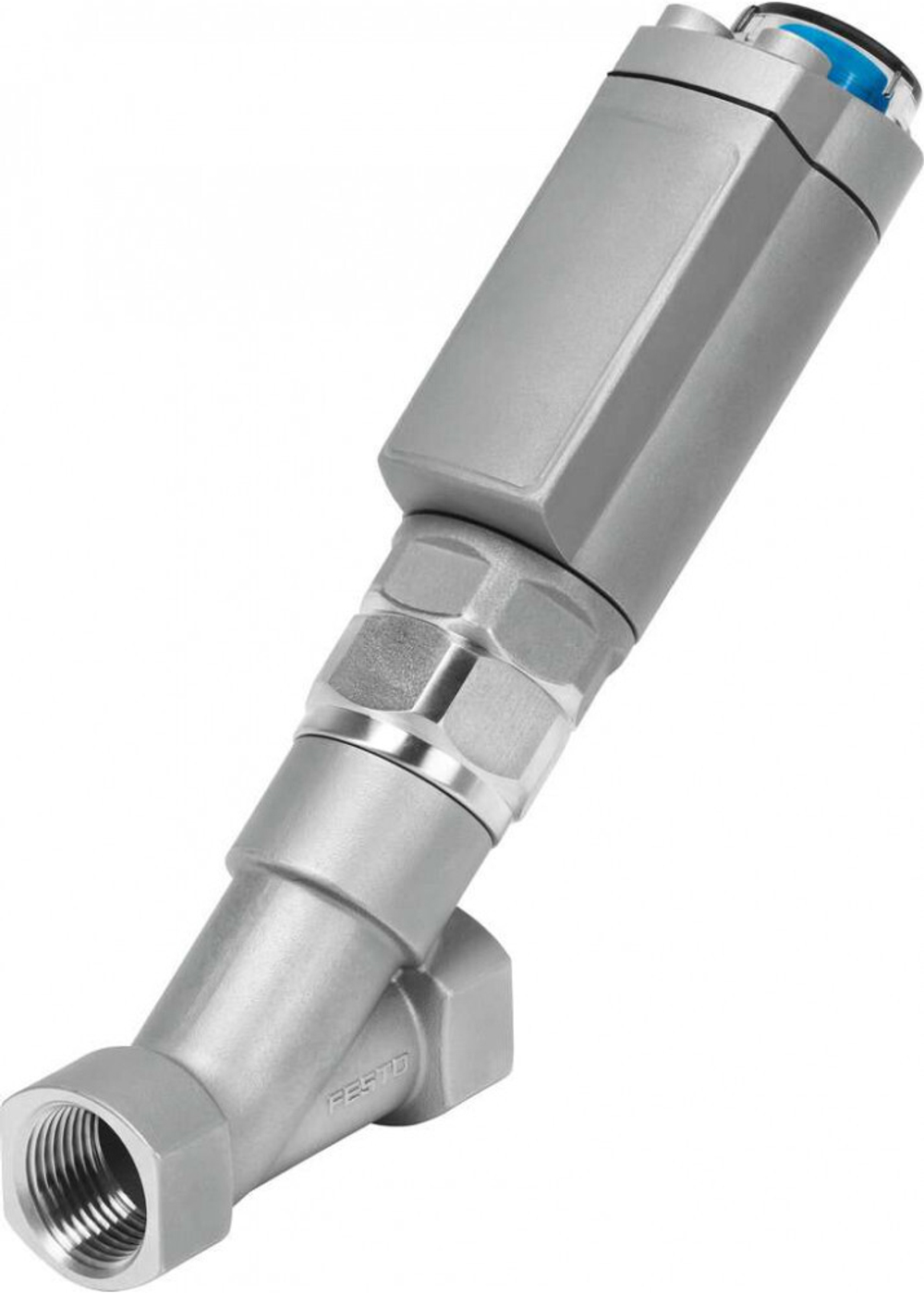

Наименование
Клапан
Определение позиции
С
механическим
индикатором
Положение при сборке
Любое
Присоединение 1
1
1/4
Серия товара
VZXA
Сопротивление коррозии
3
-
Высокая
стойкость
к
коррозии
Температура окружающей среды
От
0
°C
до
+60
°C

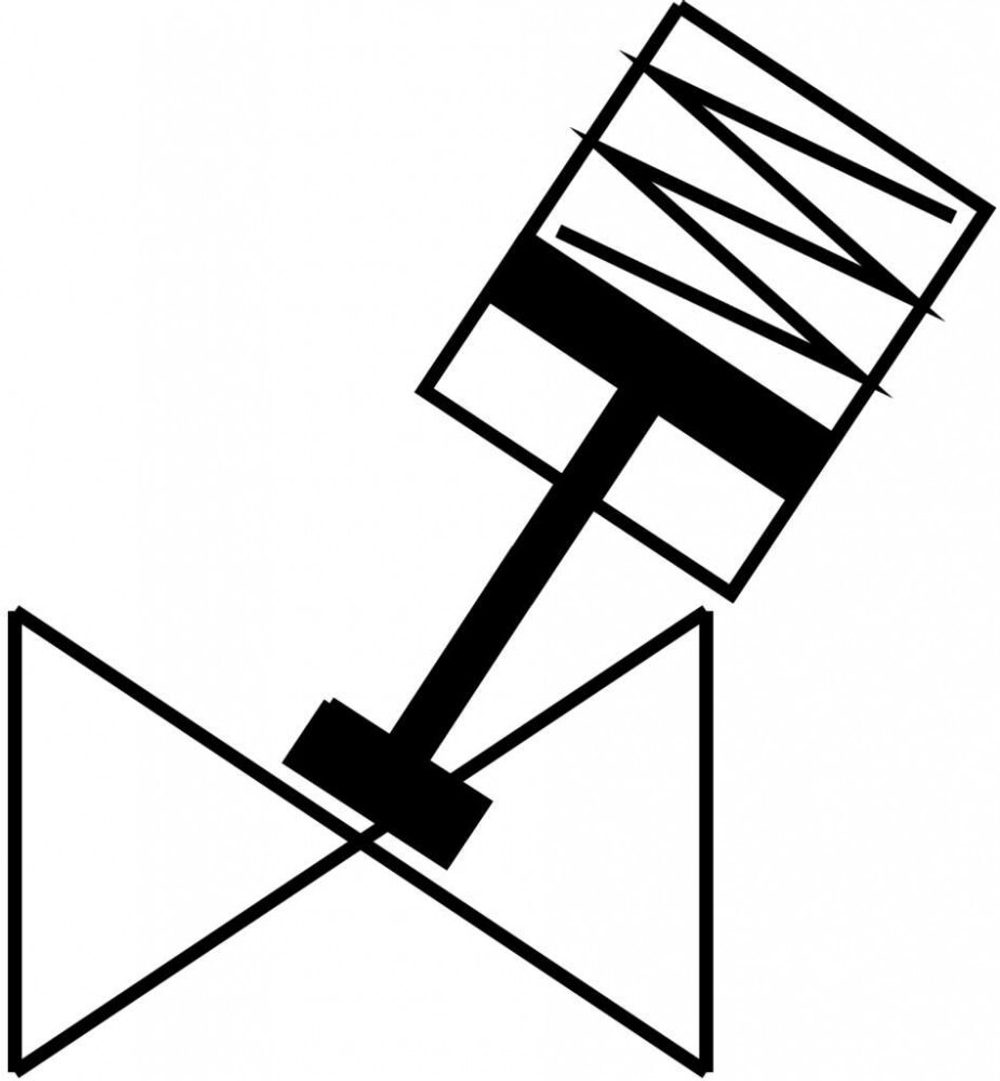

Тип конструкции
Седельный
клапан
с
поршневым
приводом
Тип крепления
Линейный
монтаж
Ход
17
мм
Документация PDF
Класс защиты
IP65IP67IP69K
Количество линий и позиций
2/2
лин./поз
Максимальное рабочее давление
30
бар
Направление потока
Нереверсивный
Обозначение CE
В
соответствии
с
директивой
EU
по
машиностроению
Присоединение 2
1
1/4
Ссылка на PDF
Температура рабочей среды
От
-10
°C
до
+180
°C
Температура хранения
От
-10
°C
до
+60
°C
Тип оборудования
Клапаны
Тип управления
Пневмопривод
Ссылка на DataSheet
Материал корпуса
Нержавеющая
сталь
Ссылка на 3D
Ссылка на CAD.
Рабочая среда
ПарыГидравлическое
масло
на
минеральной
основеИнертные
газыМинеральное
маслоВодаФильтр
сжатого
воздуха,
степень
фильтрации
200
мкмНейтральные
жидкости
Минимальное рабочее давление
0
бар
Тип резьбы
G
Функция распределителя
Н.
З.
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Вид арматуры
Регулирующая
Давление номинальное
PN30
Диаметр номинальный
DN13
Марка материала корпуса
AISI
316L
Пропускная способность
6
м?/ч
Тип присоединения к трубопроводу
Муфтовая
арматура
Тип присоединения на входе
Внутренняя
резьба
Тип присоединения на выходе
Внутренняя
резьба
Максимальная вязкость
600
мм?/с
Линейное подключение
G1?
резьбовое
кольцо
по
DIN
ISO
228
Материал корпуса привода
Отливка
из
нержавеющей
стали
Материал уплотнения шпинделя
PTFE
(Политетрафторэтилен)
Размер привода
46
мм
Сертификационный департамент
T?V
968/V
1039.00/18
Управление средой
Операция
вкл/выкл
Функция управления
Закрывается
усилием
пружины
PFD (вероятность отказа по требованию)
5,95×10&sup4,
Возможность отказов в час [1/ч]
1,36*10&sup7,
Материал головки привода
Нержавеющая
сталь
Материал седла
PTFE
(Политетрафторэтилен)
Уровень целостности безопасности (SIL)
SIL
2
