ХАРАКТЕРИСТИКИ
ID
481606375
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

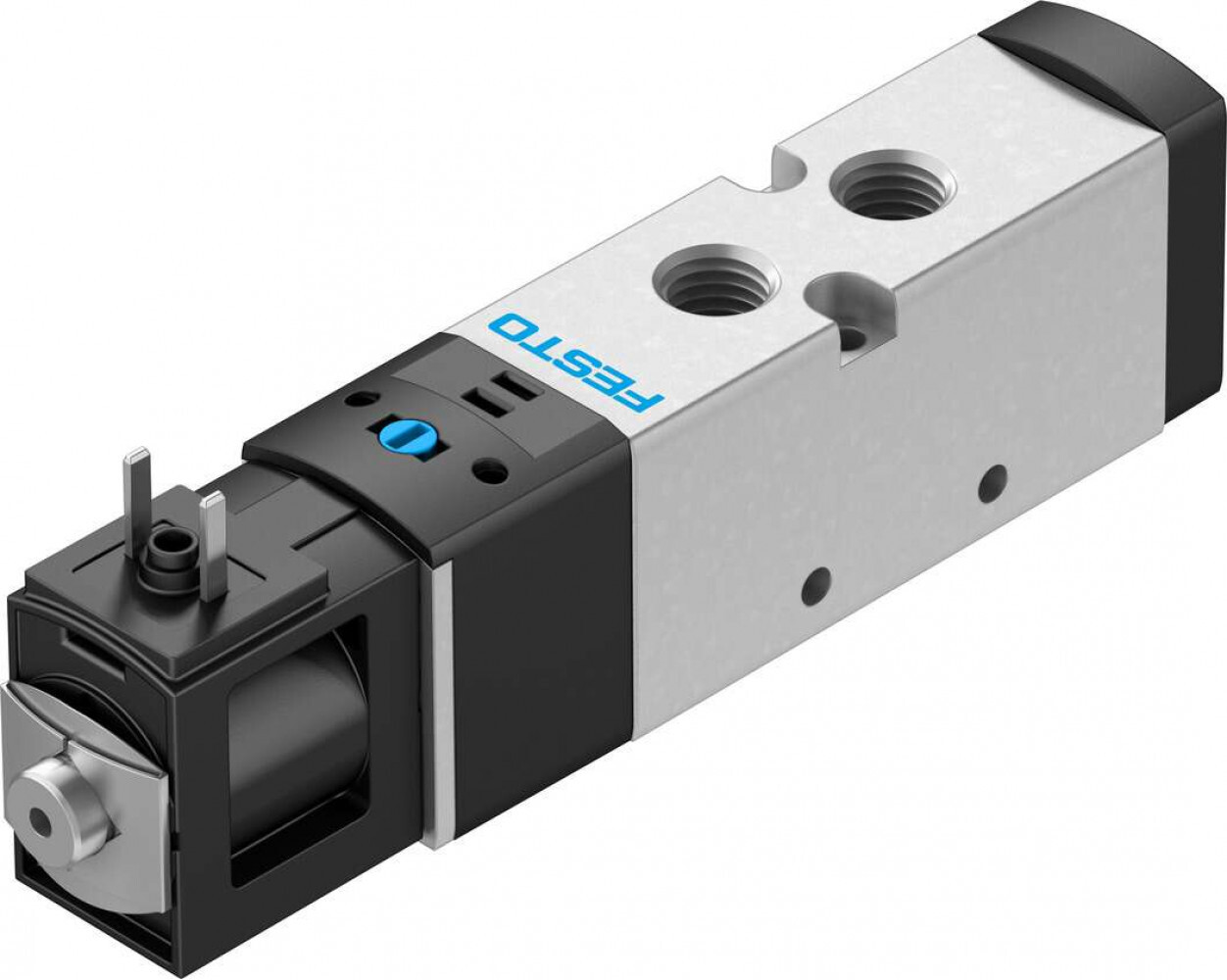

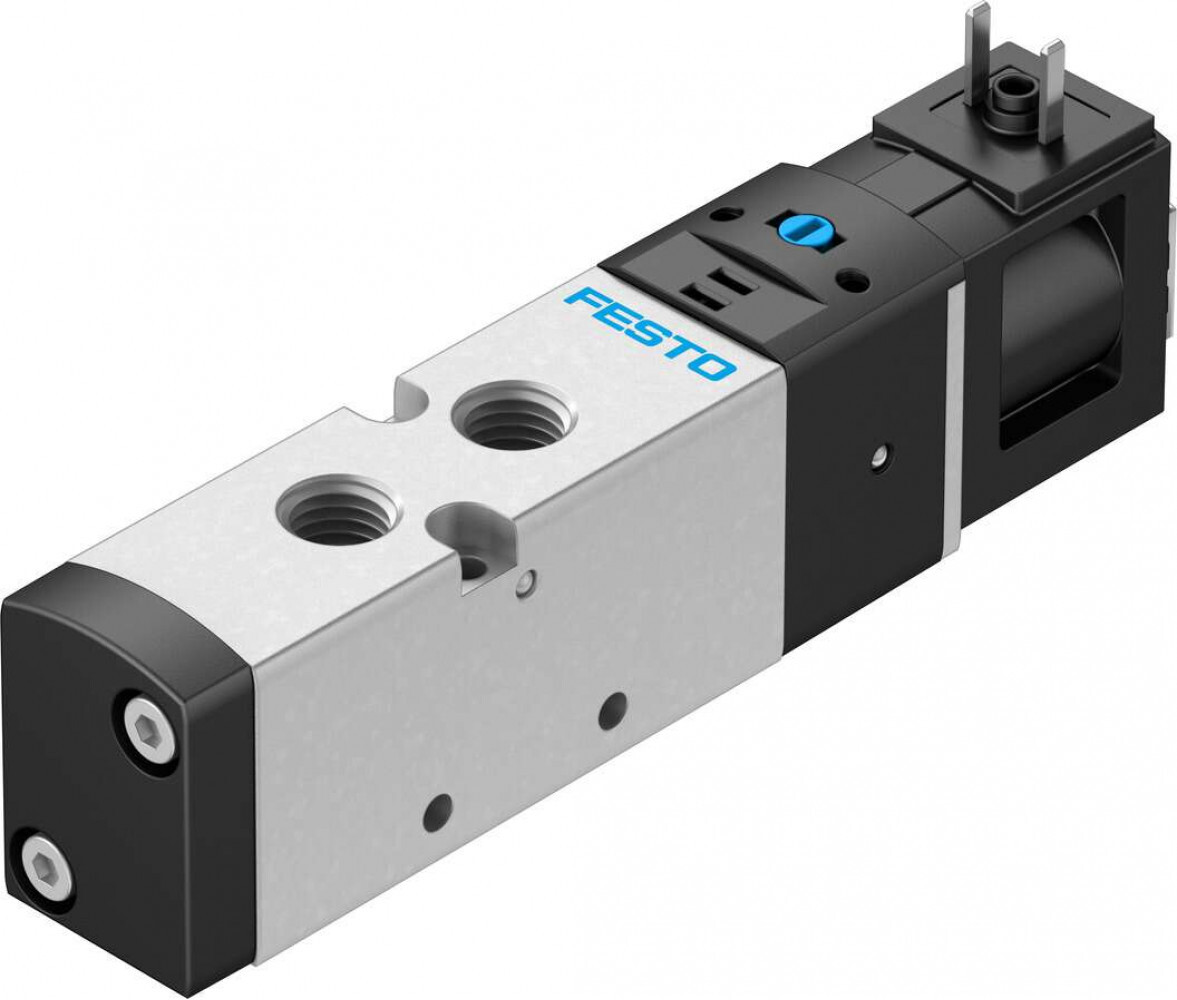

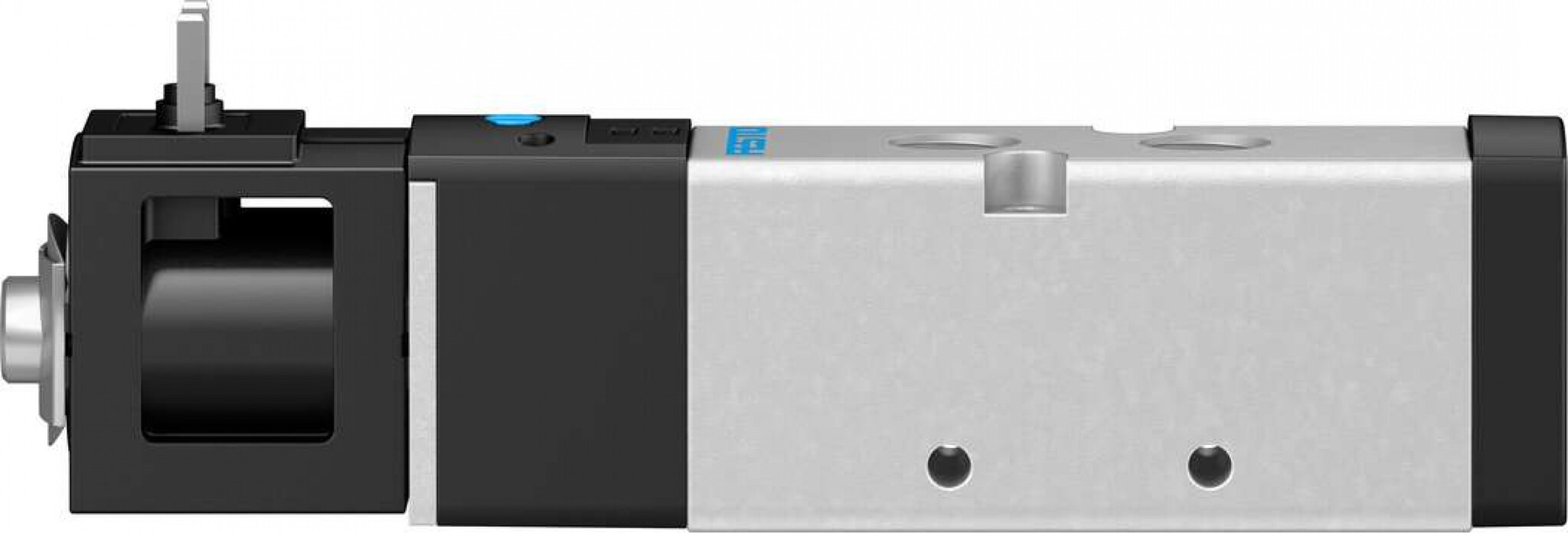

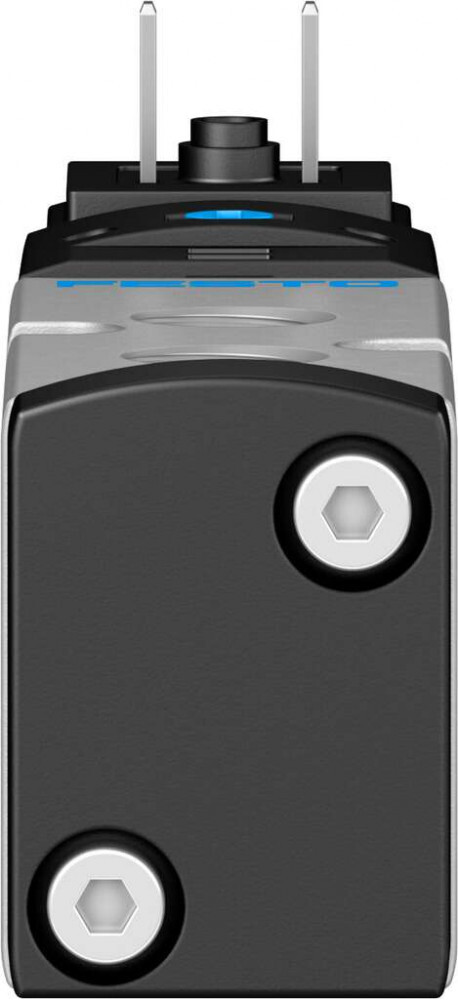

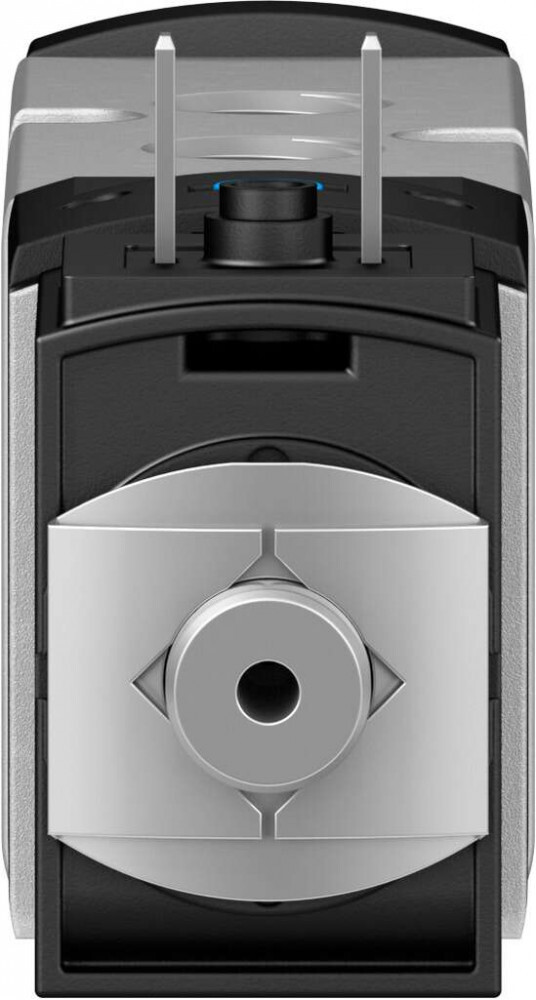

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/8
Серия товара
VUVS
Сопротивление коррозии
1
-
Низкая
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+50
°C
Тип конструкции
Золотниковый
Тип крепления
На
коллекторной
плите.
Со
сквозным
отверстием
Класс защиты
IP65
по
IEC
60529
с
розеткой

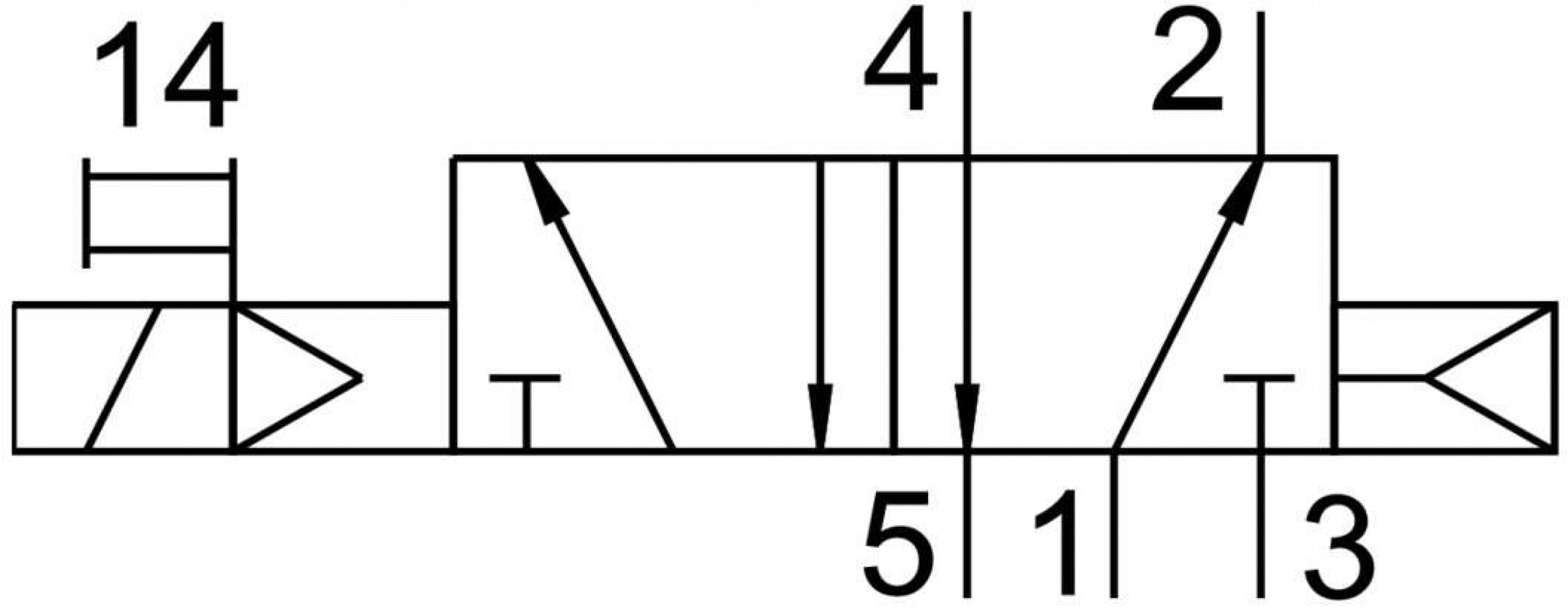

Количество линий и позиций
5/2
лин./поз
Максимальное рабочее давление
8
бар
Направление потока
Нереверсивный
Присоединение 2
1/8
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
5,2
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевый
сплав
Ссылка на 3D
Ссылка на CAD.
Ссылка на PDF/2
Расположение контактов
Тип
С
Стандарт электрического подключения
По
EN
175301-803
Тип катушки
S
Допустимые колебания напряжения
±
10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
1
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Пригодность для работы с вакуумом
Да
Минимальное рабочее давление
1,5
бар
Рабочая позиция
Моностабильный
Ручное дублирование
Защелкиваемый.
Толкающий
Тип резьбы
G
Максимальный стандартный расход (л/мин)
550
Тип пилотного управления
Непрямого
действия
Тип сброса
Воздушная
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
G1/8
Присоединение 4
G1/8
Время включения
17
мс
Время выключения
22
мс
Мощность катушки
2.4
Вт
Рабочее напряжение катушки
24
В
DC
Значение B
0,38
Значение С
2,66
Питание пилотного каскада
Внутренний
Защита от перекрытия
Да
Присоединение 5
G1/8
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
1100
мкс
Позитивный тестовый импульс с логикой 0
2700
мкс
Материал каретки
Алюминиевый
сплав
Присоединение продувочного канала
Не
направленный
Материал крепления на Н-рейку
21
мм
