ХАРАКТЕРИСТИКИ
ID
481606323
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

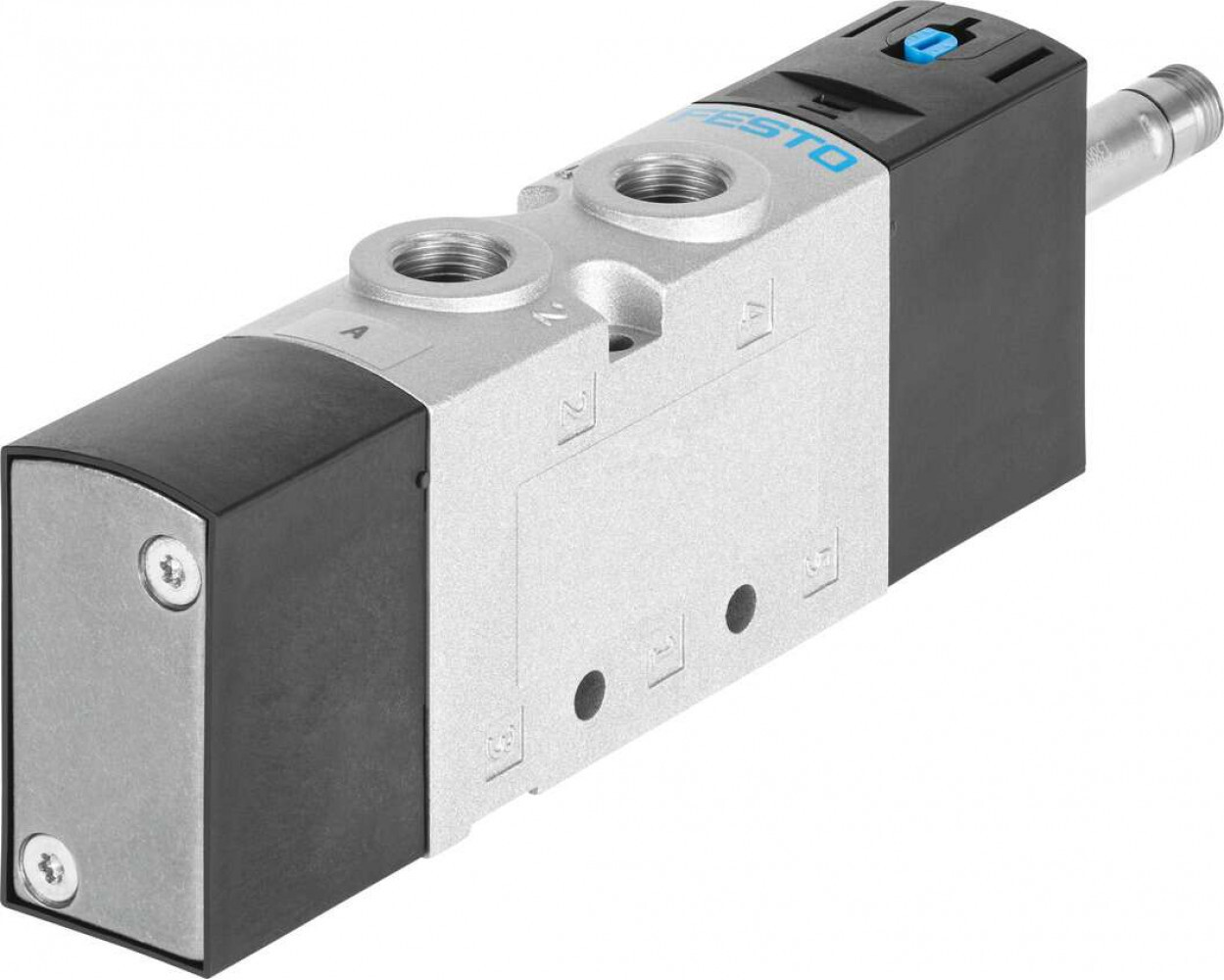

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/8
Серия товара
VUVS
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-10
°C
до
+60
°C
Тип конструкции
Золотниковый
Тип крепления
На
коллекторной
плите.
Со
сквозным
отверстием
Авторизация
C
UL
us
-
Recognized
(OL)

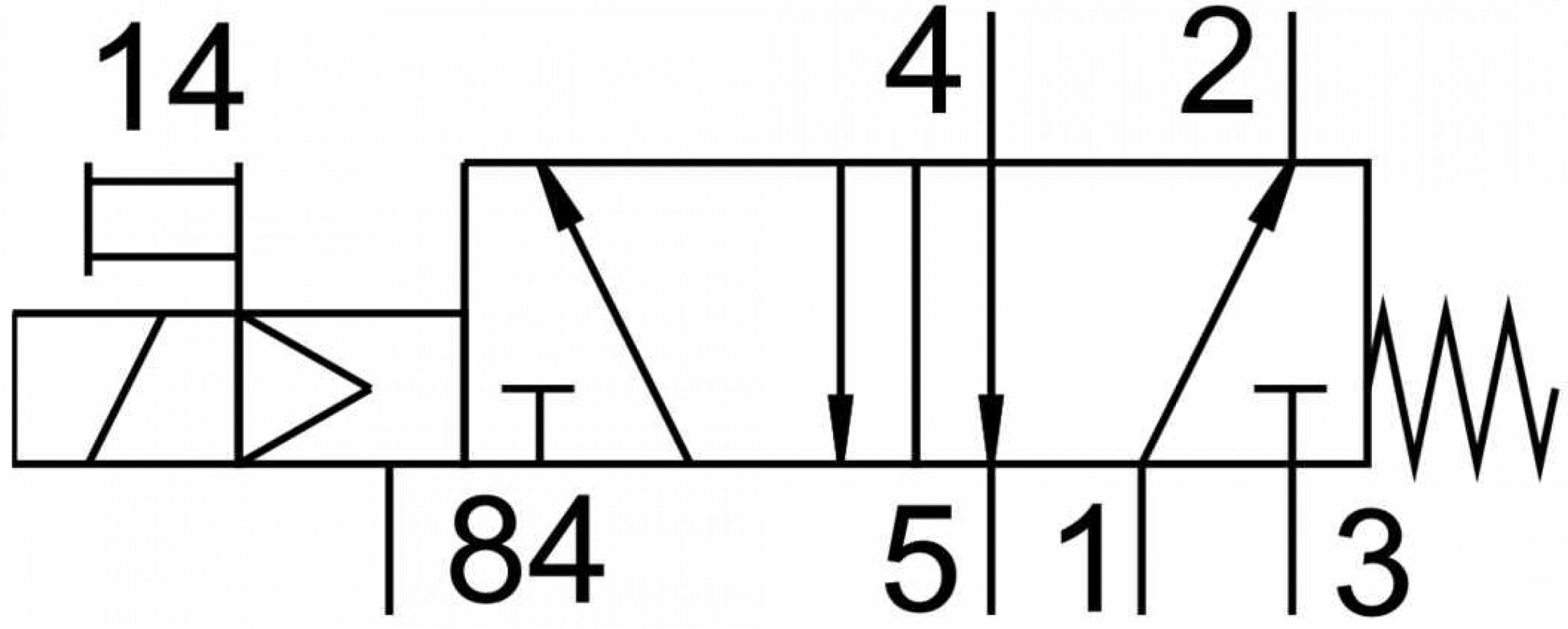

Количество линий и позиций
5/2
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Присоединение 2
1/8
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
5,7
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давлениеОкрашен
Ссылка на 3D
Тип электрического подключения
Электромагнитные
катушки
заказываются
отдельно
Ссылка на CAD.
Ссылка на PDF/2
Тип катушки
S
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Материал винтов
Гальванизированная
сталь
Пригодность для работы с вакуумом
Нет
Минимальное рабочее давление
2,5
бар
Рабочая позиция
Моностабильный
Ручное дублирование
Защелкиваемый.
Толкающий
Тип резьбы
G
Максимальный стандартный расход (л/мин)
700
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
G1/8
Присоединение 4
G1/8
Время включения
12
мс
Время выключения
44
мс
Значение B
0,35
Значение С
2,9
Питание пилотного каскада
Внутренний
Защита от перекрытия
Да
Присоединение 5
G1/8
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
2700
мкс
Позитивный тестовый импульс с логикой 0
1900
мкс
Материал каретки
Алюминиевый
сплав
Присоединение продувочного канала
Не
направленный
Материал крепления на Н-рейку
21
мм
