ХАРАКТЕРИСТИКИ
ID
481608448
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

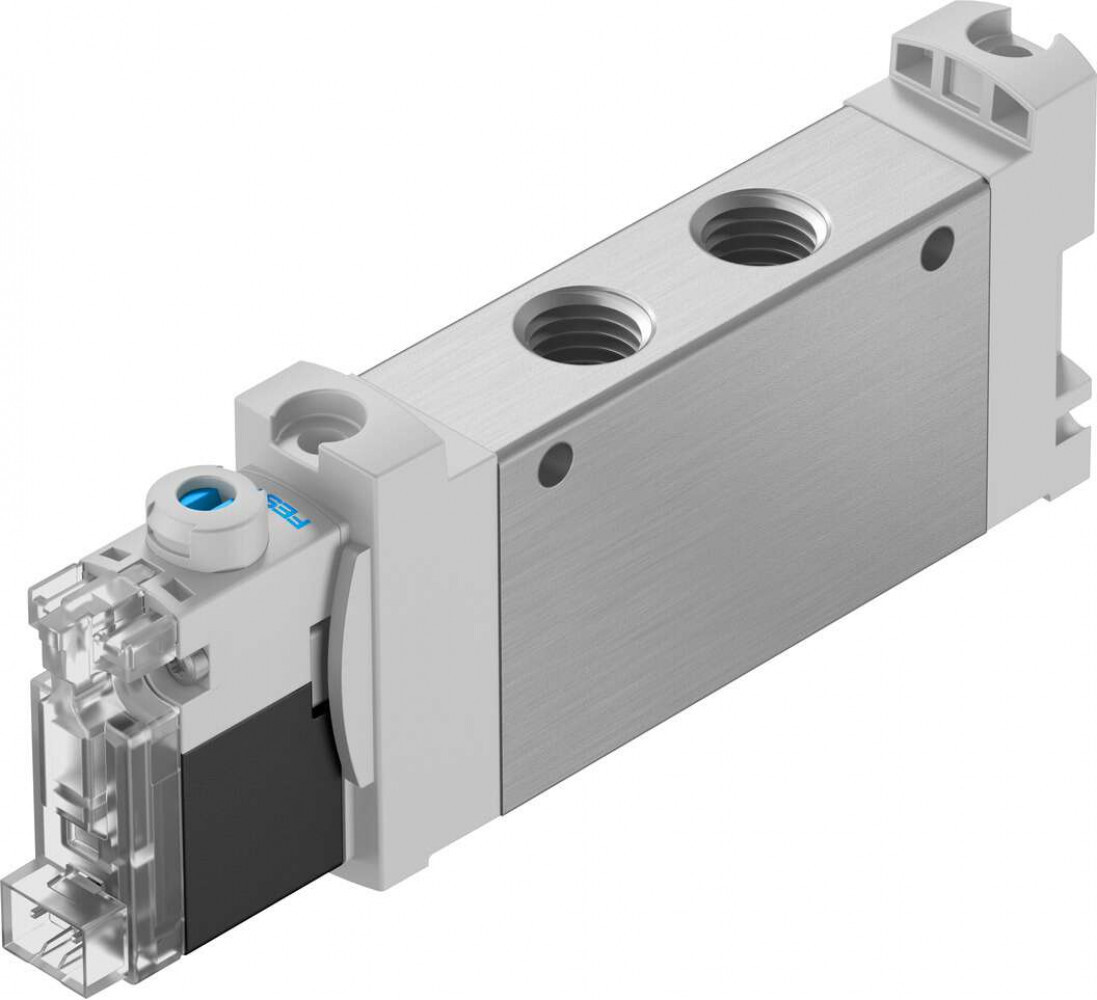

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/8
Серия товара
VUVG
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+50
°C
Тип конструкции
Золотниковый
Тип крепления
На
коллекторной
плите.
Со
сквозным
отверстием
Класс защиты
IP40

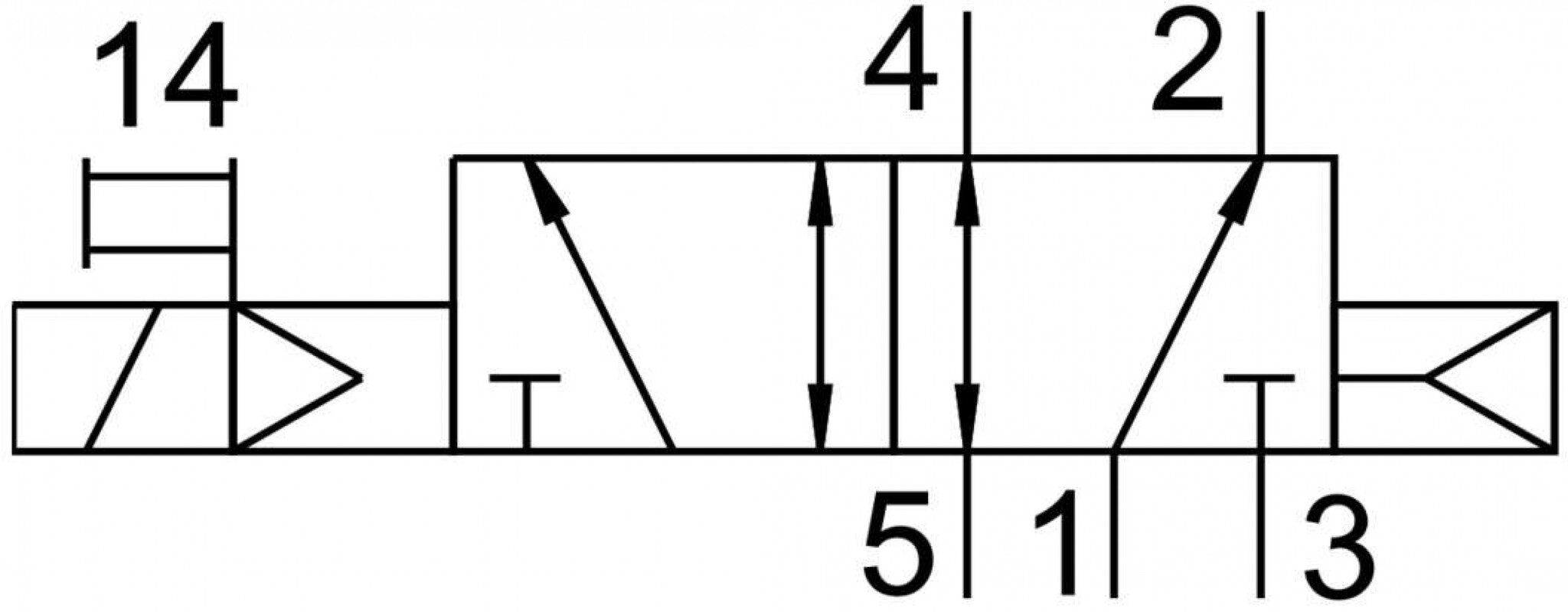

Количество линий и позиций
5/2
лин./поз
Максимальное рабочее давление
7
бар
Направление потока
Нереверсивный
Присоединение 2
1/8
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Ссылка на DataSheet
Количество контактов
2-пин
Материал корпуса
Алюминиевый
сплав
Ссылка на 3D
Тип электрического подключения
Разъем
Ссылка на CAD.
Ссылка на PDF/2
Расположение контактов
Тип
Н
Допустимые колебания напряжения
±
10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
1
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
1
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Минимальное рабочее давление
2,5
бар
7
бар
Рабочая позиция
Моностабильный
Ручное дублирование
Защелкиваемый.
Толкающий
Тип резьбы
G
Максимальный стандартный расход (л/мин)
660
Тип пилотного управления
Непрямого
действия
Тип сброса
Воздушная
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 4
G1/8
Время включения
14
мс
Время выключения
24
мс
Максимальная частота переключения
2
Гц
Мощность катушки
0.8
Вт
Рабочее напряжение катушки
24
В
DC
Питание пилотного каскада
Внутренний
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
3000
мкс
Позитивный тестовый импульс с логикой 0
1600
мкс
Отображение статуса сигнала
LED
Материал крепления на Н-рейку
14
мм
