ХАРАКТЕРИСТИКИ
ID
481608426
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

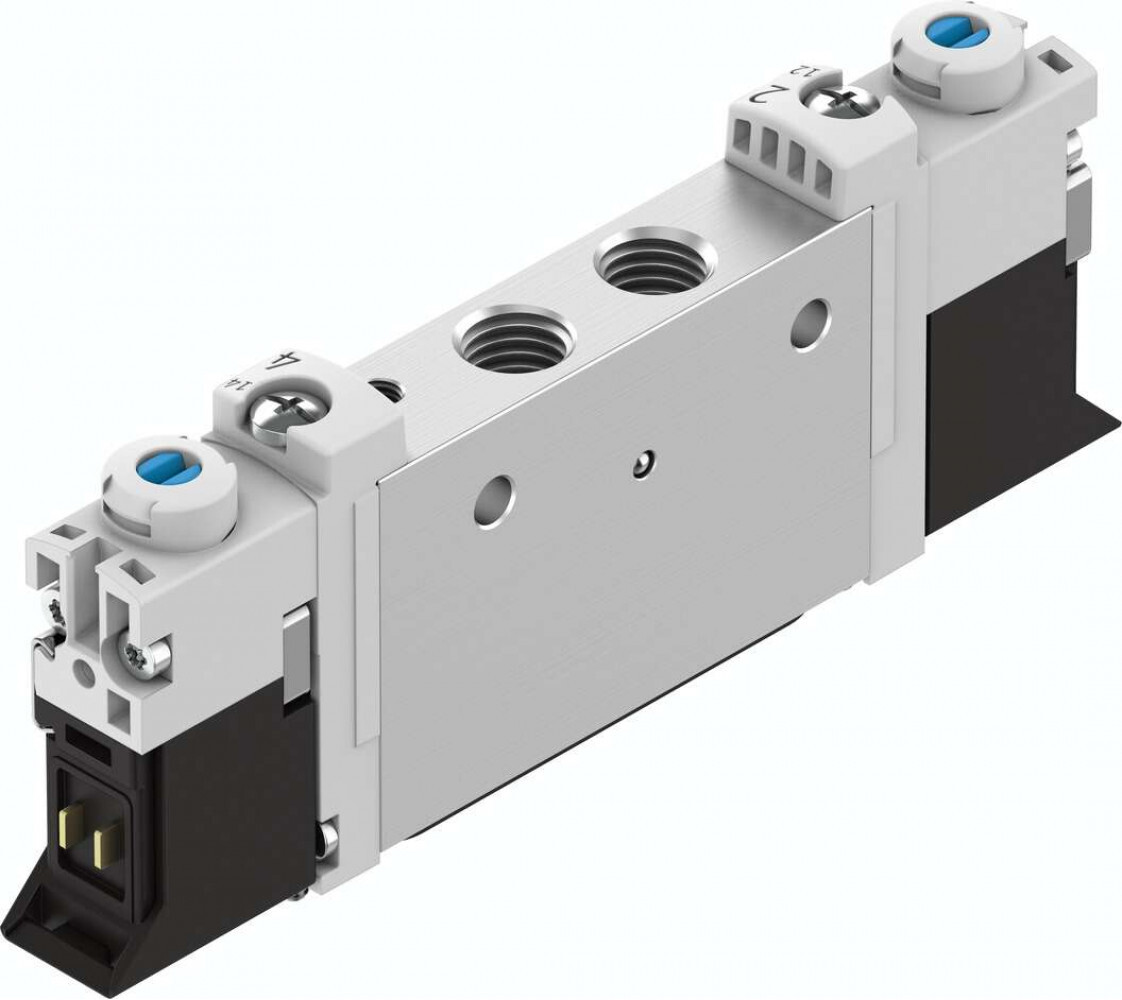

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
M7
Серия товара
VUVG
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+60
°C
Тип конструкции
Золотниковый
Тип крепления
На
коллекторной
плите.
Со
сквозным
отверстием
Авторизация
RCM
Mark
С
CSA
us
(OL)
С
UL
us
-
Recognized
(OL)
Класс защиты
IP40
IP65
с
розеткой

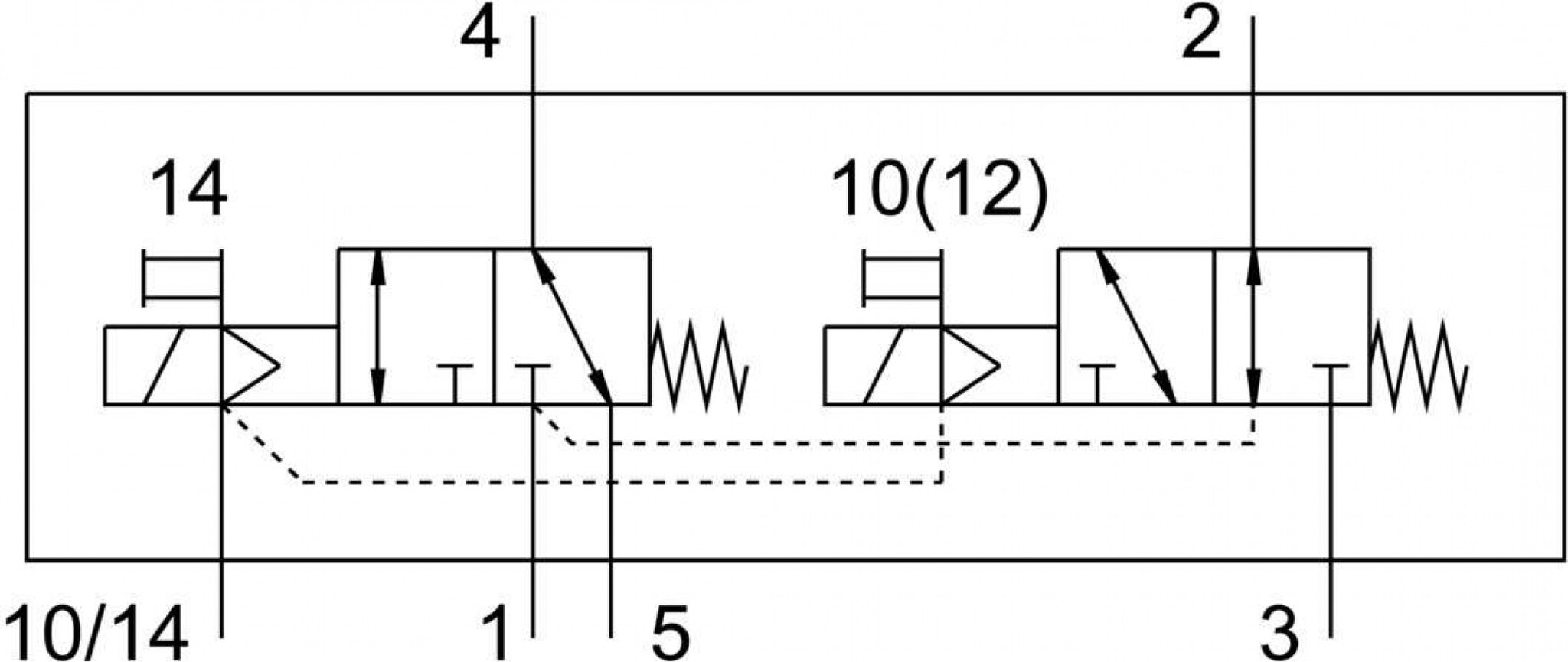

Количество линий и позиций
2x3/2
лин./поз
Присоединение 2
M7
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
1,9
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевый
сплав
Ссылка на 3D
Тип электрического подключения
Через
электрическую
соединительную
плиту
Ссылка на CAD.
Ссылка на PDF/2
Допустимые колебания напряжения
±
10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Пригодность для работы с вакуумом
Да
Рабочая позиция
Моностабильный
Ручное дублирование
Защелкиваемый.
Толкающий.
Покрытый.
Функция распределителя
Нормально
открытый
или
нормально
закрытый
Максимальный стандартный расход (л/мин)
140
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 4
M7
Время включения
8
мс
Время выключения
11
мс
Пилотное давление
От
2
до
8
бар
Мощность катушки
1
Вт
Рабочее напряжение катушки
24
В
DC
Мощность переключения
1.0
Вт
Мощность удержания
0.3
Вт
Подвод пилотного воздуха 12/14
M3
Питание пилотного каскада
Внешний
Присоединение 5
M7
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
900
мкс
Позитивный тестовый импульс с логикой 0
700
мкс
Материал крепления на Н-рейку
10
мм
Мин. время срабатывания
От
-5
до
50
°C
(без
снижения
тока
удержания)
