ХАРАКТЕРИСТИКИ
ID
481608423
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

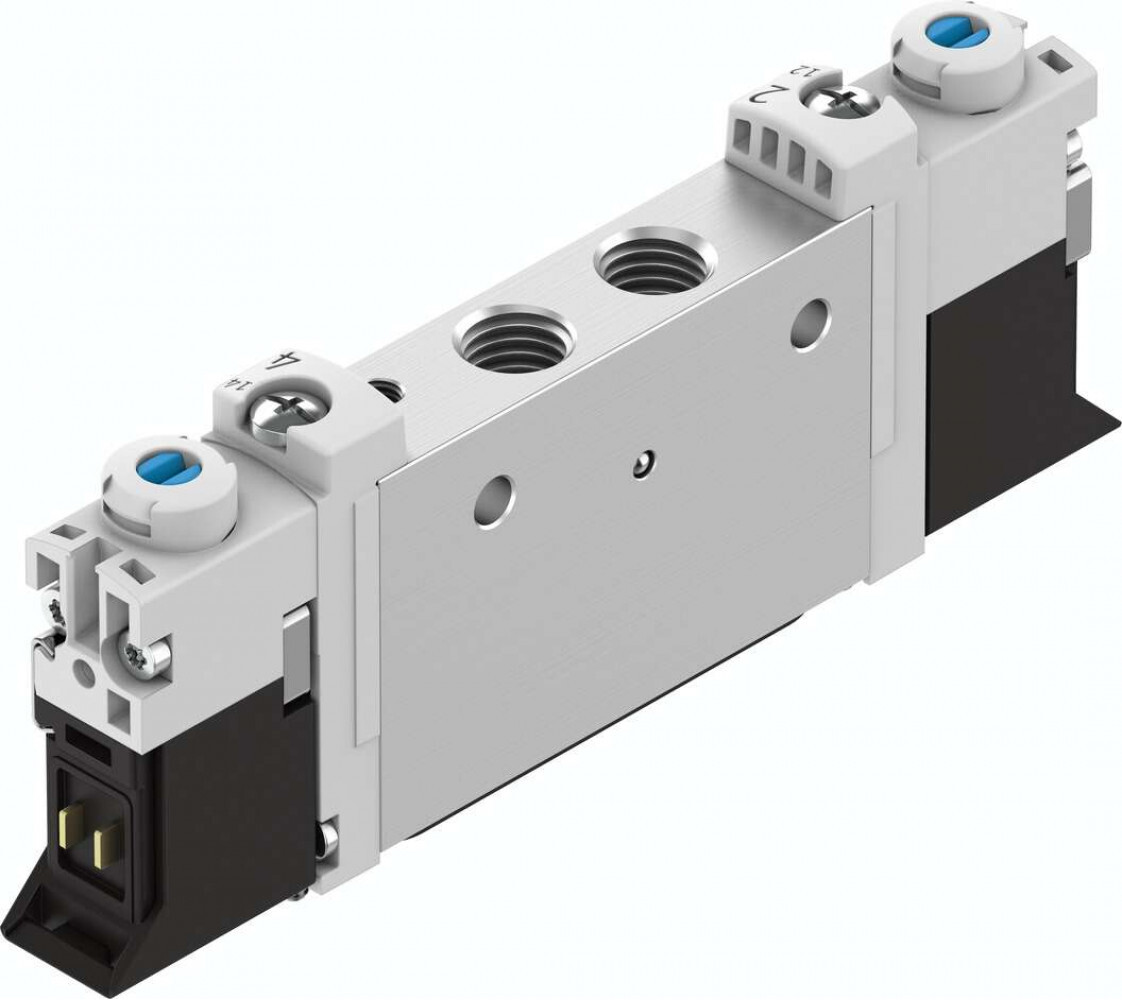

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
M7
Серия товара
VUVG
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+60
°C
Тип конструкции
Золотниковый
Тип крепления
На
коллекторной
плите.
Со
сквозным
отверстием
Авторизация
RCM
Mark
С
CSA
us
(OL)
С
UL
us
-
Recognized
(OL)
Класс защиты
IP40
IP65
с
розеткой

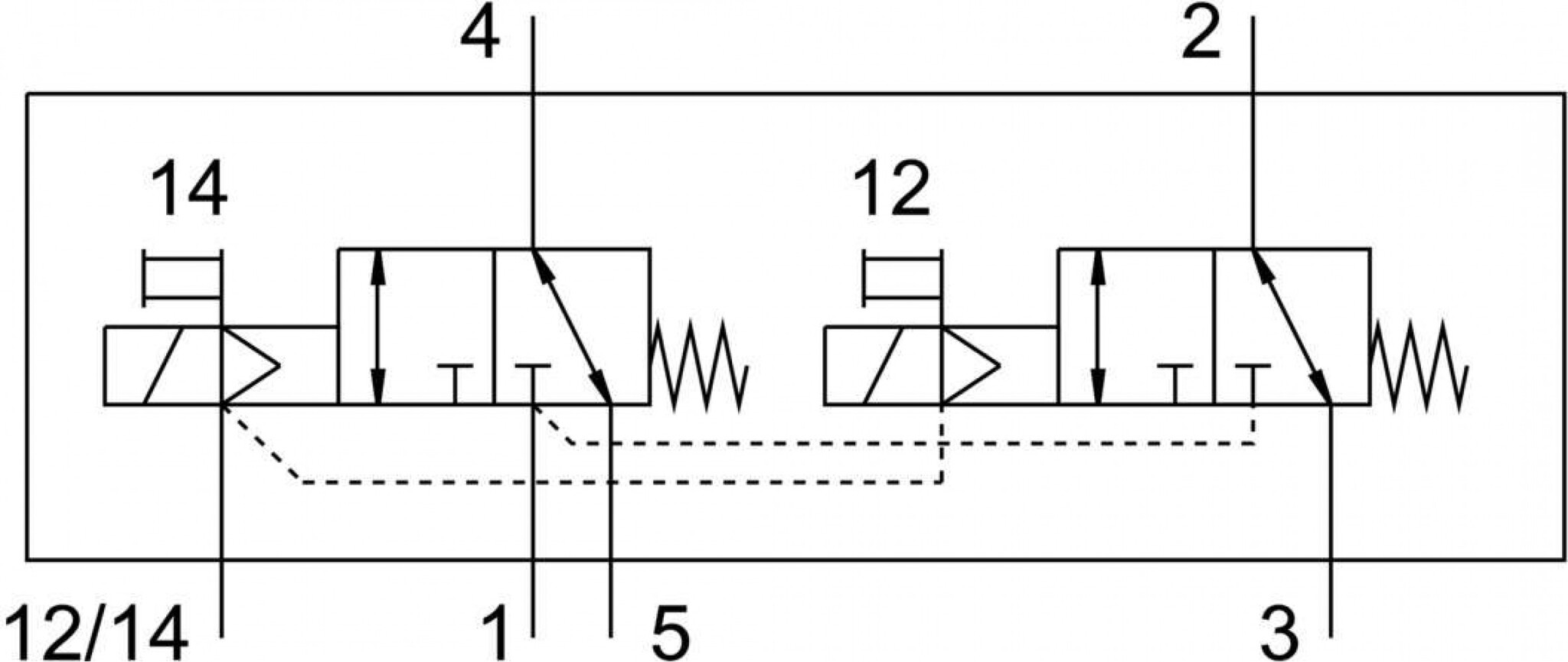

Количество линий и позиций
2x3/2
лин./поз
Присоединение 2
M7
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
2
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевый
сплав
Ссылка на 3D
Тип электрического подключения
Через
электрическую
соединительную
плиту
Ссылка на CAD.
Ссылка на PDF/2
Допустимые колебания напряжения
±
10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Пригодность для работы с вакуумом
Да
Рабочая позиция
Моностабильный
Ручное дублирование
Защелкиваемый.
Толкающий.
Покрытый.
Функция распределителя
Нормально
закрытый
Максимальный стандартный расход (л/мин)
150
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 4
M7
Время включения
8
мс
Время выключения
11
мс
Пилотное давление
От
2
до
8
бар
Мощность катушки
1
Вт
Рабочее напряжение катушки
24
В
DC
Мощность переключения
1.0
Вт
Мощность удержания
0.3
Вт
Подвод пилотного воздуха 12/14
M3
Питание пилотного каскада
Внешний
Присоединение 5
M7
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
900
мкс
Позитивный тестовый импульс с логикой 0
700
мкс
Материал крепления на Н-рейку
10
мм
Мин. время срабатывания
От
-5
до
50
°C
(без
снижения
тока
удержания)
