ХАРАКТЕРИСТИКИ
ID
481630499
Бренд
Festo
Группа
Для
пневмоостровов
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)TPE-U(PU)
(Термопластичный
полиуретан)

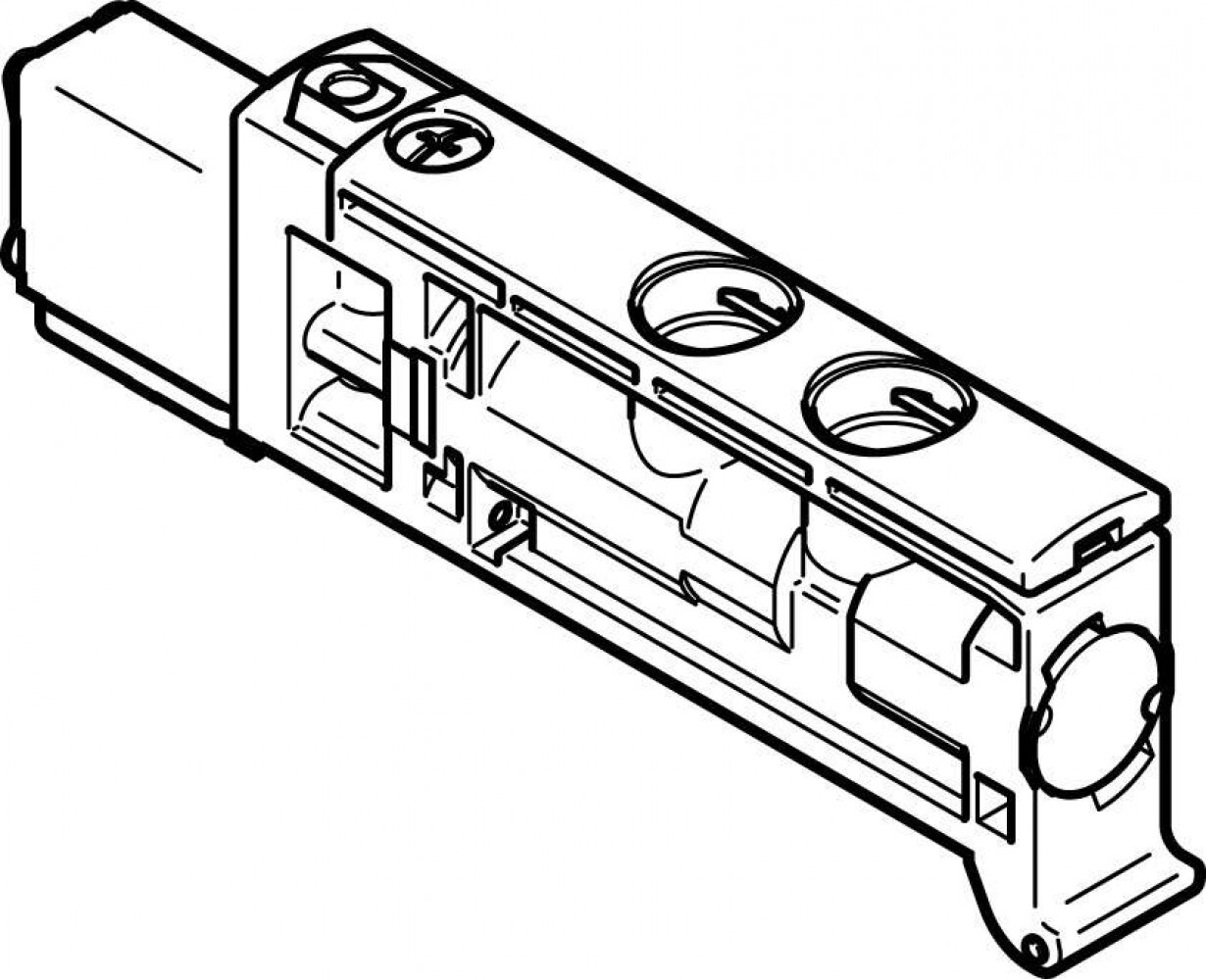

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Серия товара
VUVB
Сопротивление коррозии
0
-
Нет
стойкости
к
коррозии
Температура окружающей среды
От
-5
°C
до
+60
°C
Тип конструкции
Тарельчатый
клапан
с
пружинным
возвратом
Тип крепления
На
монтажной
плите
Документация PDF
Класс защиты
IP65

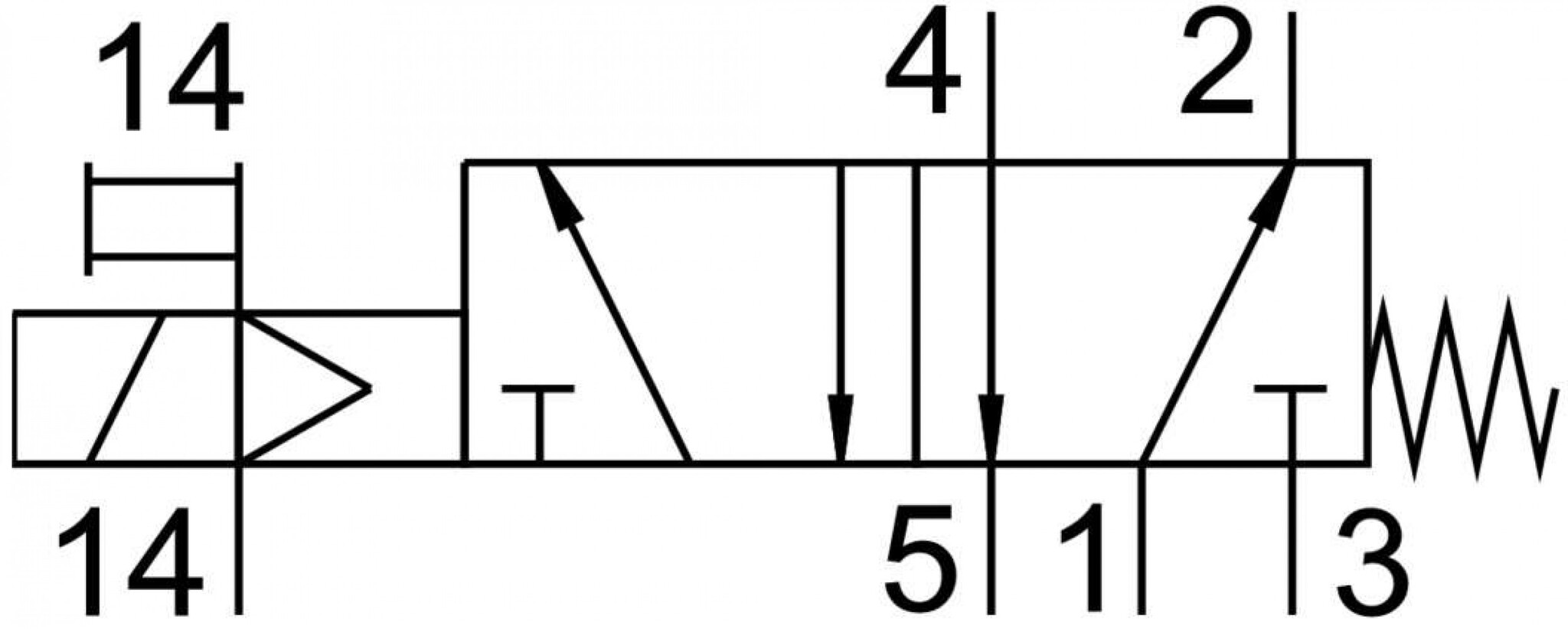

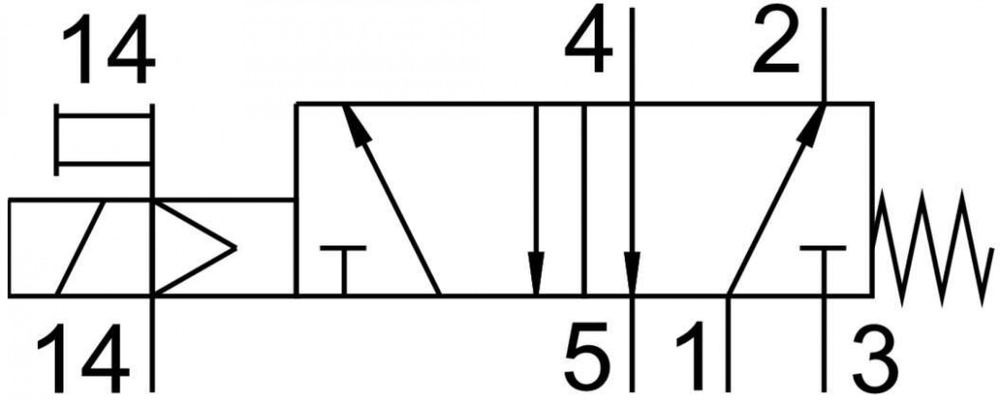

Количество линий и позиций
5/2
лин./поз
Максимальное рабочее давление
8
бар
Направление потока
Нереверсивный
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
4
мм
Ссылка на DataSheet
Материал корпуса
PA
(Полиамид)
с
армированием
Ссылка на 3D
Тип электрического подключения
Через
коллектор
Ссылка на CAD.
Допустимые колебания напряжения
±
10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
1
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
1
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Минимальное рабочее давление
2,8
бар
Рабочая позиция
Моностабильный
Ручное дублирование
Толкающий
Максимальный стандартный расход (л/мин)
400
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не
дросселируемый
Время включения
6
мс
Время выключения
14
мс
Пилотное давление
От
2,8
до
8
бар
Мощность катушки
1
Вт
Рабочее напряжение катушки
24
В
DC
Питание пилотного каскада
Внешний
Присоединение 5
Монтажная
плита
Уровень звукового давления
85
дБ(А)
Примерное указание по рабочему давлению
От
0
до
8
бар
с
внешним
питанием
пилотов
Негативный тестовый импульс с логикой 1
300
мкс
Позитивный тестовый импульс с логикой 0
800
мкс
Материал каретки
Алюминиевый
сплав
Максимальный момент затяжки монтаж на Н-рейке
Монтажная
плита
Материал крепления на Н-рейку
12
мм
