ХАРАКТЕРИСТИКИ
ID
481601648
Бренд
Festo
Группа
Стандартные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)

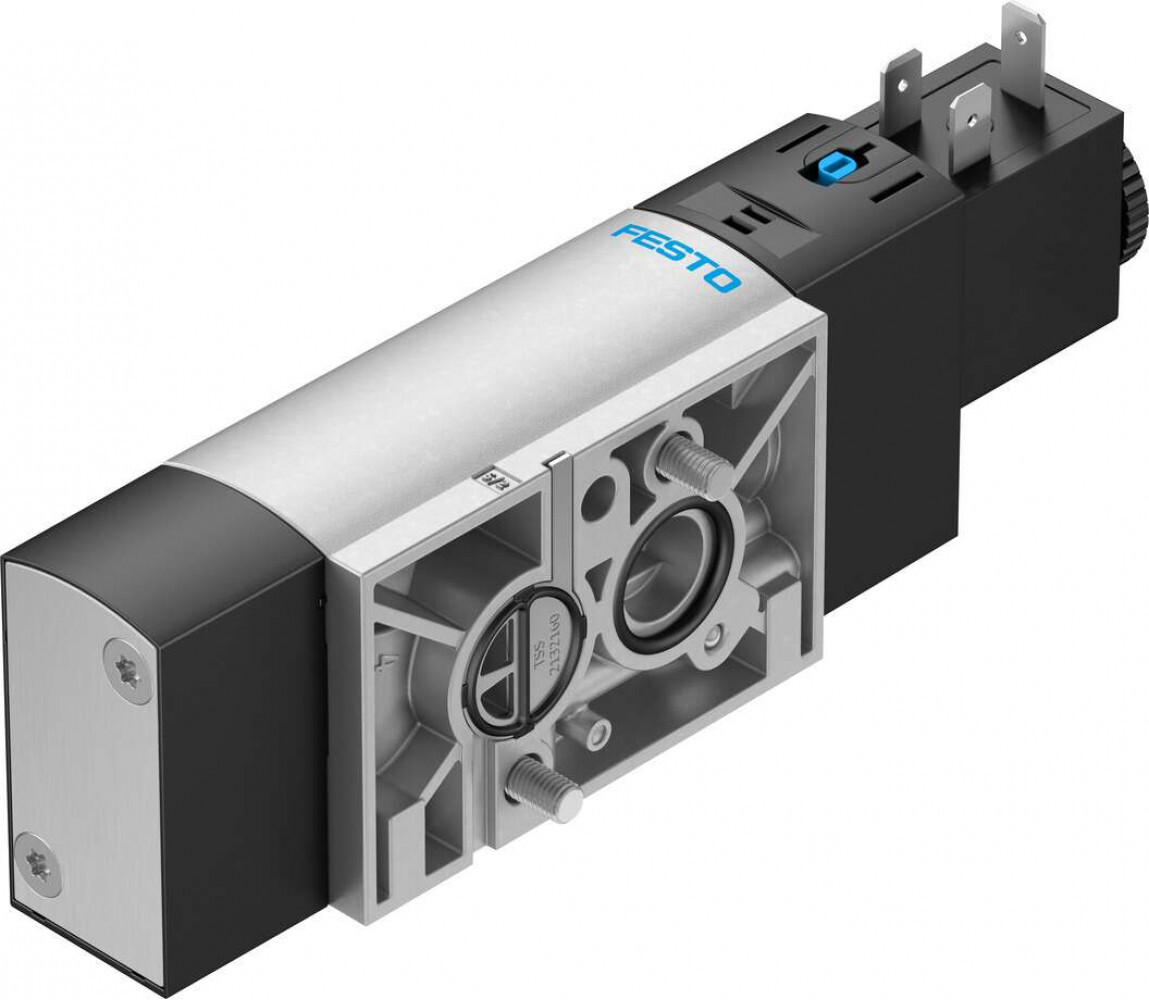

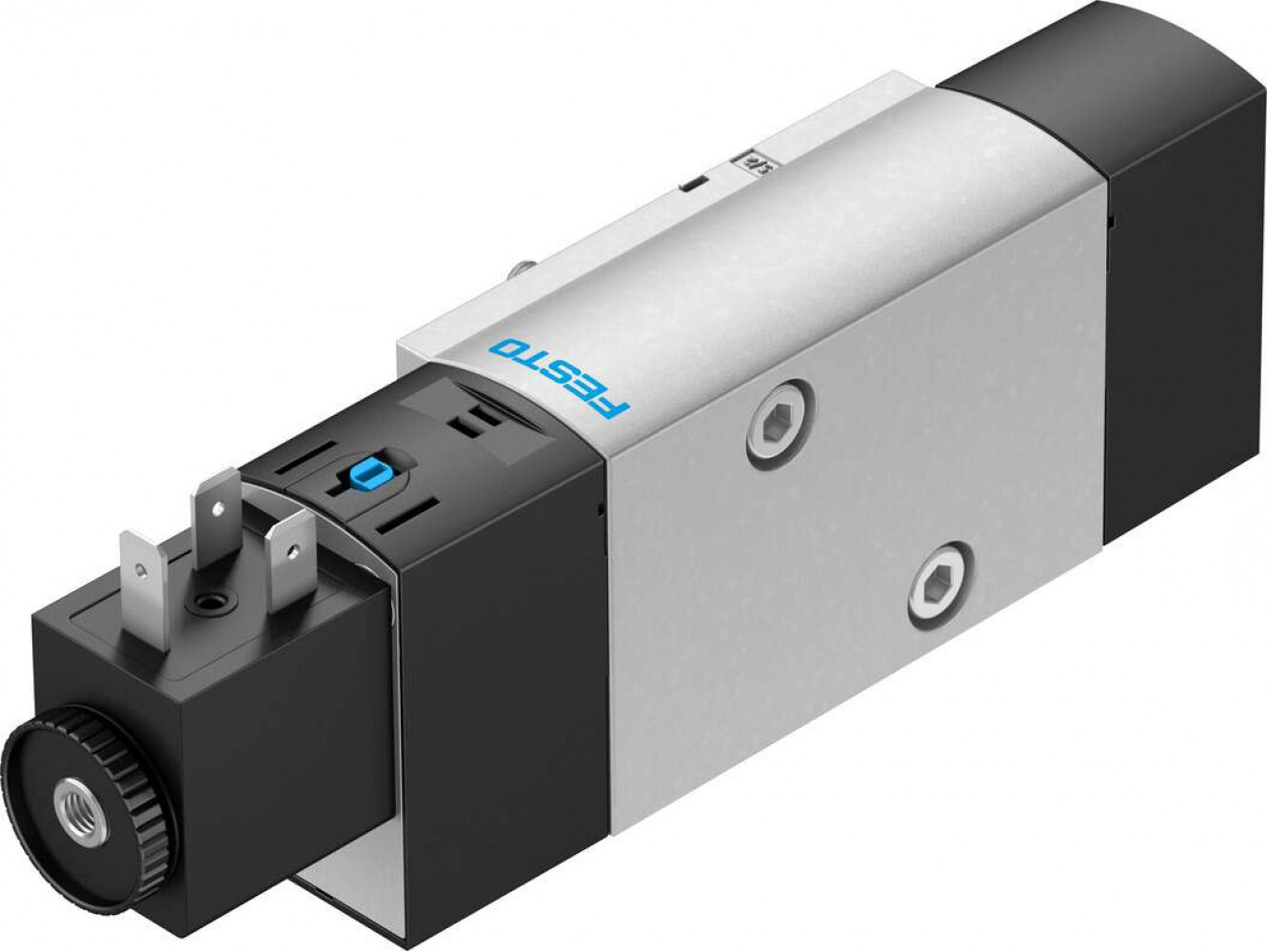

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/4
Серия товара
VSNC
Соответствует стандарту
VDI/VDE
3845
(NAMUR)
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-20
°C
до
+60
°C
Тип конструкции
Золотниковый
Тип крепления
Со
сквозным
отверстием
Авторизация
C
UL
us
-
Recognized
(OL)
Документация PDF
Класс защиты
IP65.
IP67
по
IEC
60529
с
розеткой

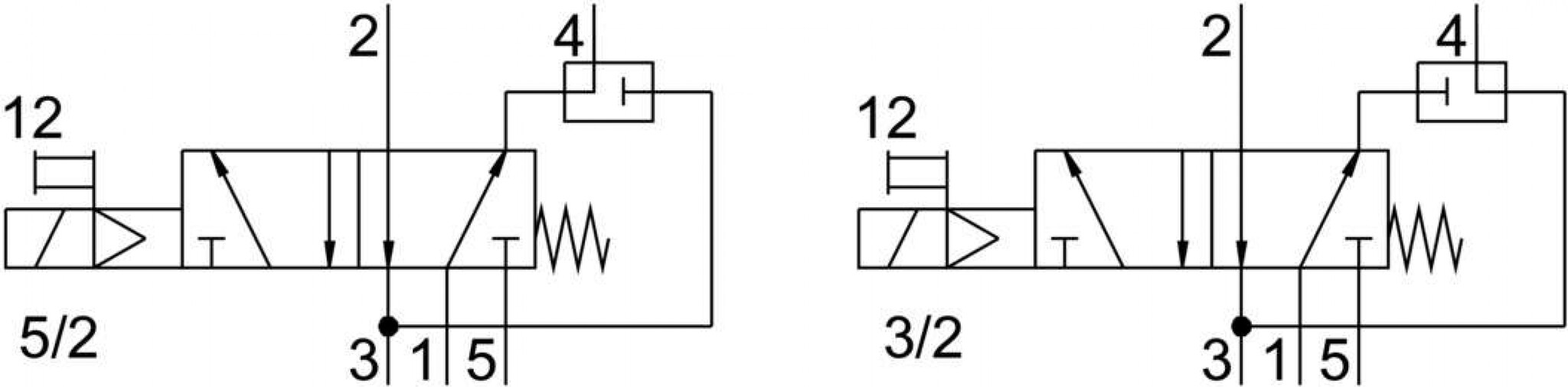

Количество линий и позиций
5/2
или
3/2
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Электрическое подключение
11
мм
Ссылка на DataSheet
Количество контактов
3-пин
Материал корпуса
Алюминиевый
сплав
Ссылка на 3D
Тип электрического подключения
Разъем
Ссылка на CAD.
Расположение контактов
Тип
В
Стандарт электрического подключения
По
EN
175301-803
Тип катушки
N
Допустимые колебания напряжения
±
10
%
Материал винтов
Легированная
сталь,
нержавеющая
Минимальное рабочее давление
2,5
бар
Рабочая позиция
Изменяемый
Ручное дублирование
Защелкиваемый.
Толкающий
Тип резьбы
G
Максимальный стандартный расход (л/мин)
1250
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
G1/4
Присоединение 4
Стандарт
соединений
NAMUR
Время включения
11
мс
Время выключения
48
мс
Стандарт присоединения
Стандарт
соединений
NAMUR
Сертификационный департамент
DNVGL-TAA000011J
Мощность катушки
3.3
Вт
Рабочее напряжение катушки
24
В
DC
Значение B
0,4
Значение С
5,2
Питание пилотного каскада
Внутренний
Защита от перекрытия
Да
Присоединение 5
G1/4
Резьба
Наружная
резьба
Отображение статуса сигнала
С
принадлежностями
Присоединение продувочного канала
Не
направленный
