ХАРАКТЕРИСТИКИ
ID
481593940
Бренд
Festo
Группа
Стандартные
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)

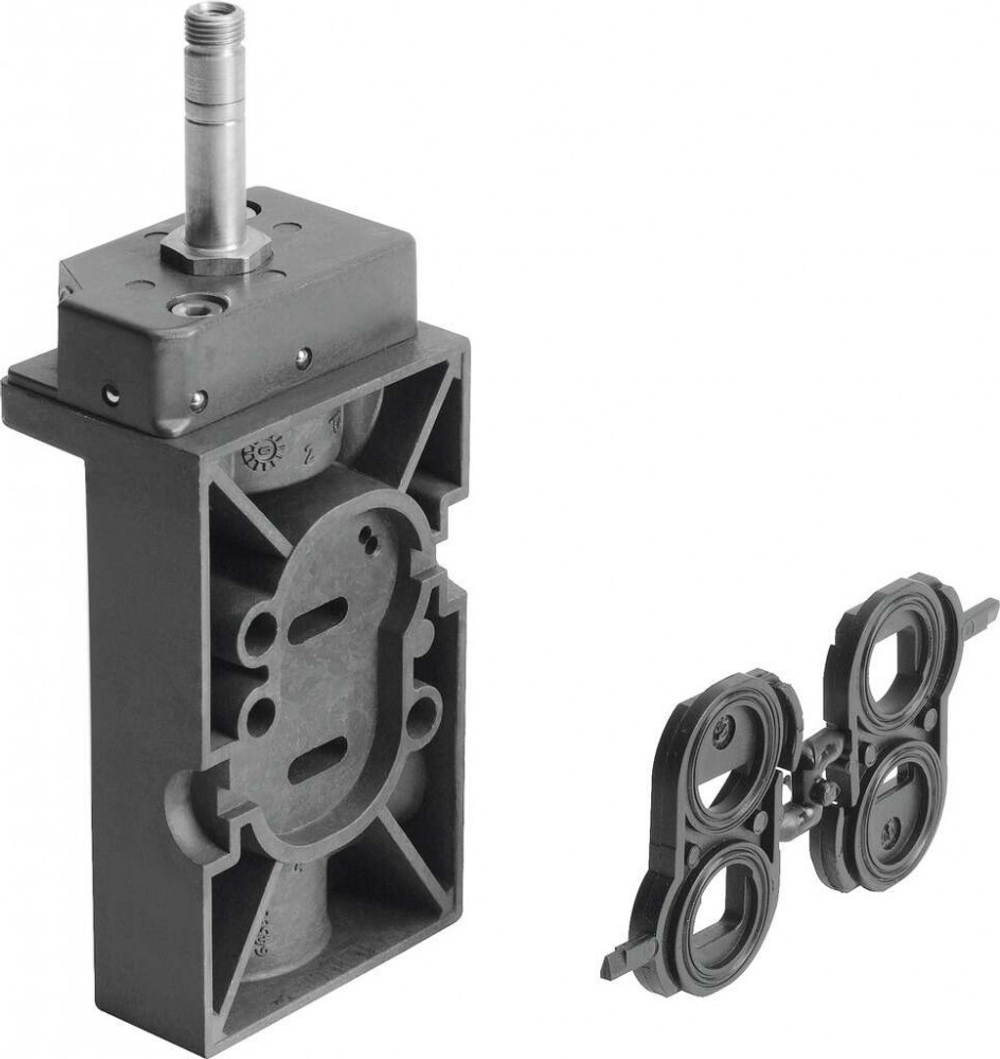

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/4
Серия товара
NVF3
Соответствует стандарту
VDI/VDE
3845
(NAMUR)
Сопротивление коррозии
1
-
Низкая
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+40
°C
Тип конструкции
Тарельчатое
седло
Тип крепления
На
коллекторной
плите.
Документация PDF

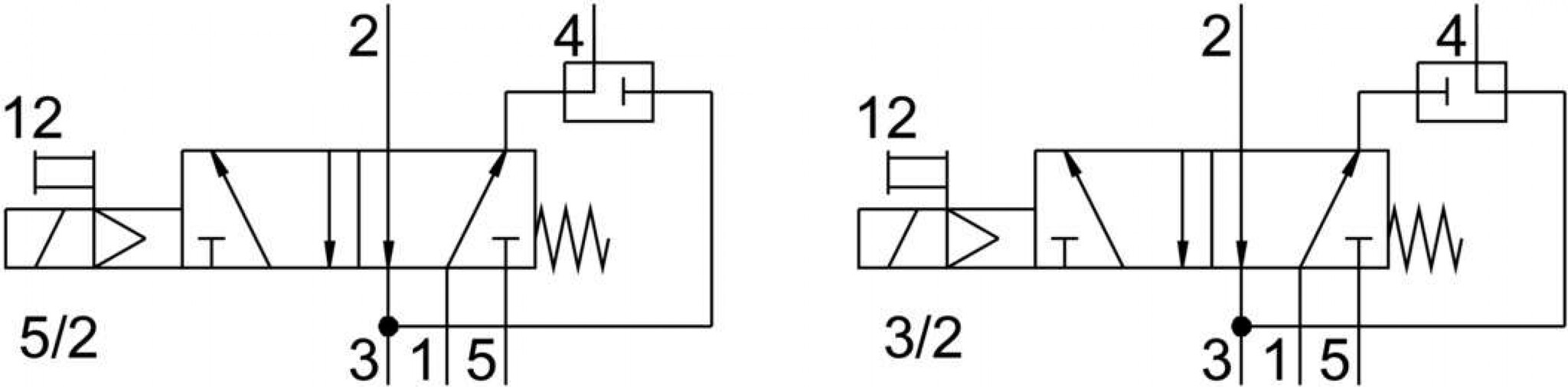

Количество линий и позиций
5/2
или
3/2
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Обозначение CE
В
соответствии
с
директивой
EU
по
взрывозащите
(ATEX)
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
7
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
Ссылка на 3D
Ссылка на CAD.
Тип катушки
F
Минимальное рабочее давление
2
бар
Ручное дублирование
Защелкиваемый.
Толкающий
Тип резьбы
G
Максимальный стандартный расход (л/мин)
900
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
G1/4
Присоединение 4
Стандарт
соединений
NAMUR
Время включения
50
мс
Время выключения
100
мс
Стандарт присоединения
Стандарт
соединений
NAMUR
Взрывобезопасная температура окружающей среды
-5°C
?
Ta
?
+40°C
Категория ATEX (Газ)
II
2G
Категория ATEX (Пыль)
II
2D
Взрывозащита типа (Газ)
c
T6
Взрывозащита типа (Пыль)
c
T70°C
Значение B
0,33
Значение С
4,2
Защита от перекрытия
Нет
Присоединение 5
G1/4
Резьба
Наружная
резьба
Присоединение продувочного канала
Внутренний
