ХАРАКТЕРИСТИКИ
ID
481603032
Бренд
Festo
Группа
Стандартные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

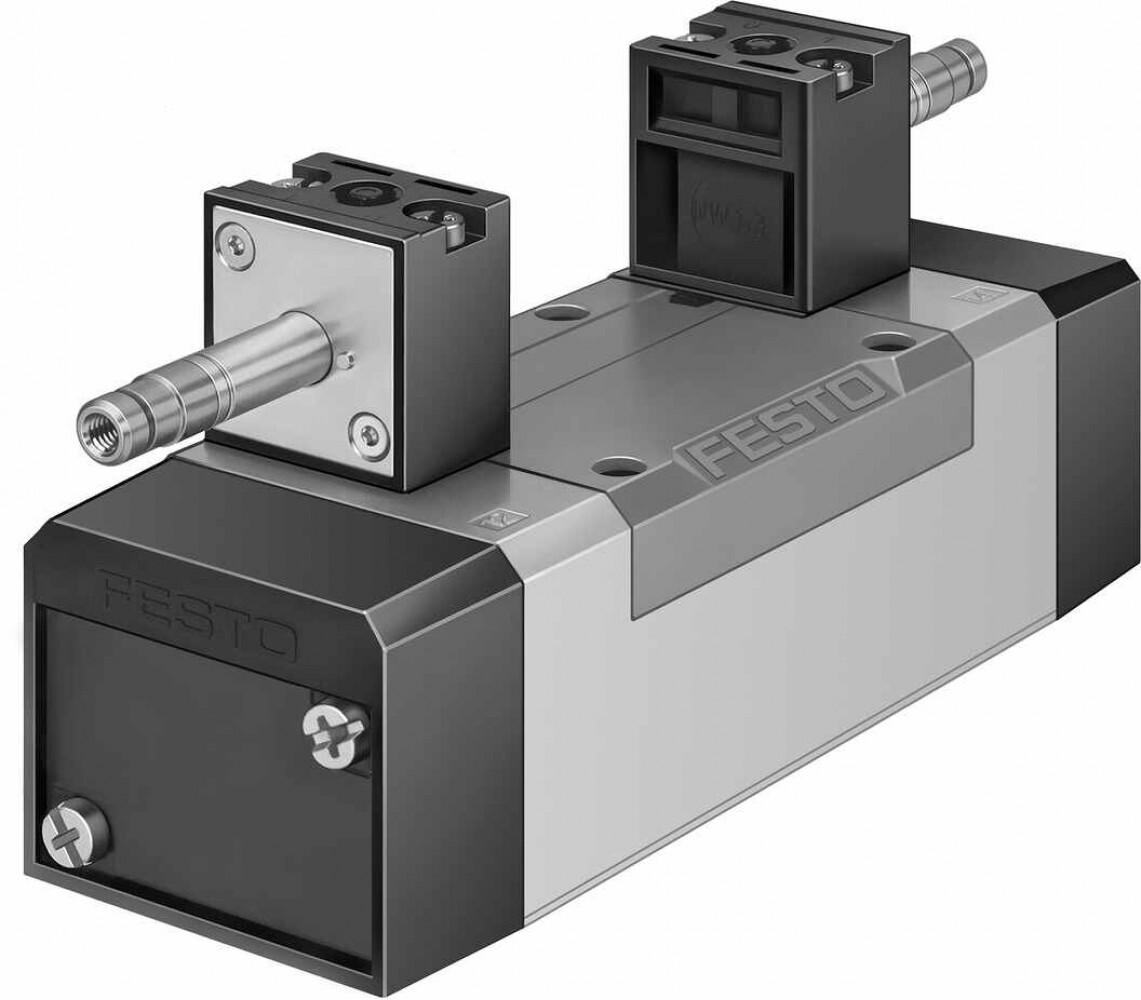

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
42
мм
Серия товара
MN1H
Соответствует стандарту
ISO
5599-1
Температура окружающей среды
От
-5
°C
до
+50
°C
Тип конструкции
Золотниковый
Тип крепления
На
монтажной
плите.
Со
сквозным
отверстием
Авторизация
С
UL
us
-
Recognized
(OL)
Документация PDF
Класс защиты
IP65

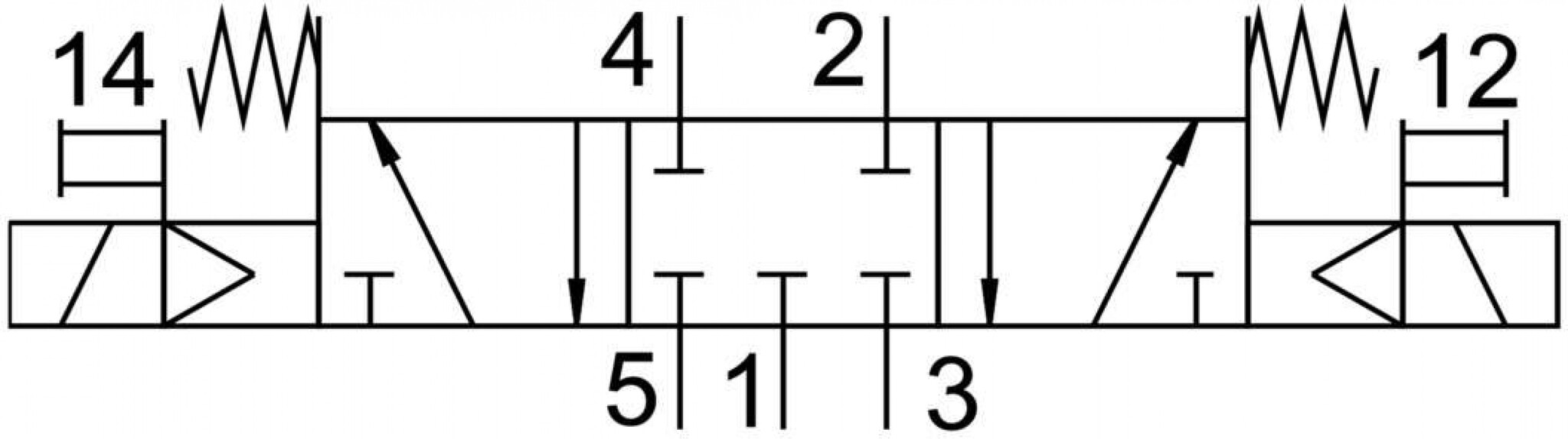

Количество линий и позиций
5/3
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Присоединение 2
42
мм
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
8
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
Ссылка на 3D
Тип электрического подключения
Электромагнитные
катушки
заказываются
отдельно
Ссылка на CAD.
Тип катушки
N1
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
1
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Тип присоединения
Соединительная
плита
Минимальное рабочее давление
3
бар
Ручное дублирование
С
принадлежностями,
с
защелкой.
Толкающий
Функция распределителя
Нормально
закрытый
Максимальный стандартный расход (л/мин)
1200
Монтажный шаг
43
мм
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
42
мм
Присоединение 4
Соединительная
плита,
размер
1
согласно
ISO
5599-1
Время включения
20
мс
Время выключения
44
мс
Подвод пилотного воздуха 12
Соединительная
плита,
размер
1
согласно
ISO
5599-1
Питание пилотного каскада
Внутренний
Защита от перекрытия
Да
Присоединение 5
Соединительная
плита,
размер
1
согласно
ISO
5599-1
Уровень звукового давления
85
дБ(А)
Негативный тестовый импульс с логикой 1
4600
мкс
Позитивный тестовый импульс с логикой 0
3700
мкс
Максимальный момент затяжки монтаж на Н-рейке
Соединительная
плита,
размер
1
согласно
ISO
5599-1
Расход на индивидуальной плите
156
