В наличии
ХАРАКТЕРИСТИКИ
ID
481601106
Switching time on at 0.4 MPa (4 bar 58 psi) and 12 V in new con
0,7
мс
Switching time on at 0.4 MPa (4 bar 58 psi) and 48 V in new con
1
мс
Бренд
Festo
Время включения при 0.5 бар и 24 В
0,7
мс
Время включения при 4 бар и 12 В
0,6
мс
Время включения при 4 бар и 48 В
0,9
мс
Время включения при 6 бар и 24 В в новых условиях
0,9
мс
Время выключения при 0.5 бар и 24 В
0,9
мс
Время выключения при 4 бар и 12 В
0,8
мс
Время выключения при 4 бар и 48 В
+120
°C
Время выключения при 6 бар и 24 В в новых условиях
0,8
мс
Группа
Для
специфических
применений
Диапазон рабочего напряжения
От
12
до
53
В
DC
Замечания по материалу
Не
содержит
медь
и
тефлон
Значение С
0,2
Значение B
0,5
Класс защиты
IP40
Количество контактов
2-пин
Количество линий и позиций
2/2
лин./поз
Максимальная допустимая температура поверхности катушки
0,9
мс
Максимальная частота переключения
500
Гц
Максимальное рабочее давление
8
бар
Материал винтов
Сталь
Материал корпуса
PA
(Полиамид)
с
армированием
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)
Мин. время срабатывания
Относительно
частоты
переключения
Минимальное рабочее давление
0,5
бар
Монтажный шаг
9,5
мм

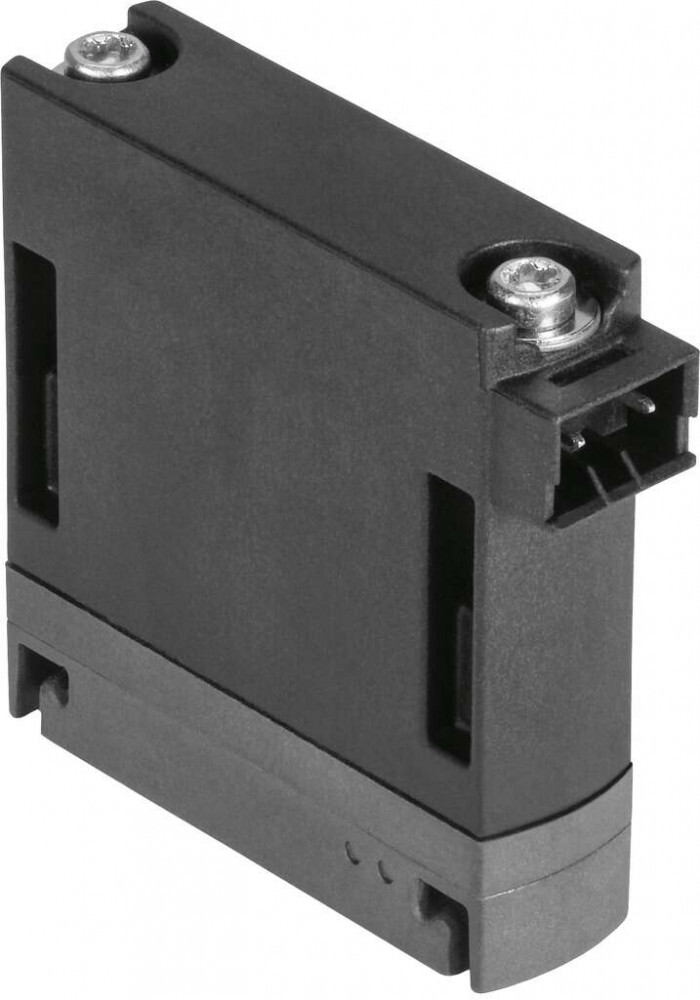

Наименование
Распределитель
с
электроуправлением
Направление потока
Нереверсивный
Пневматическое подключение канал 33
+15%/-25%
Положение при сборке
Любое
Примечание по работе
Не
работать
без
расхода.
Примечание по рабочей среде
Операция
смазывания
невозможна
Примечание по рабочему напряжению
Только
с
кабелем
MHJ9-KMH
Рабочая позиция
Моностабильный
Рабочее давление реверсивное
+/-15
%
Рабочий цикл
100%
Ручное дублирование
Нет
Серия товара
MHJ9
Сопротивление катушки
2,5
Ом
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Ссылка на 3D
Ссылка на CAD.
Ссылка на DataSheet
Ссылка на PDF
Ссылка на PDF/2
Температура окружающей среды
От
-5
°C
до
+60
°C
Температура хранения
От
-20
°C
до
+50
°C
Тип конструкции
Седельный
клапан
без
пружинного
возврата
Тип крепления
На
монтажной
плите
Тип оборудования
Распределители
Тип пилотного управления
Прямого
действия
Тип присоединения
Монтажная
плита
Тип сброса
Воздушная
пружина
Тип уплотнения
Твердый
Тип управления
Электромагнитный
Тип электрического подключения
Разъем
KMH

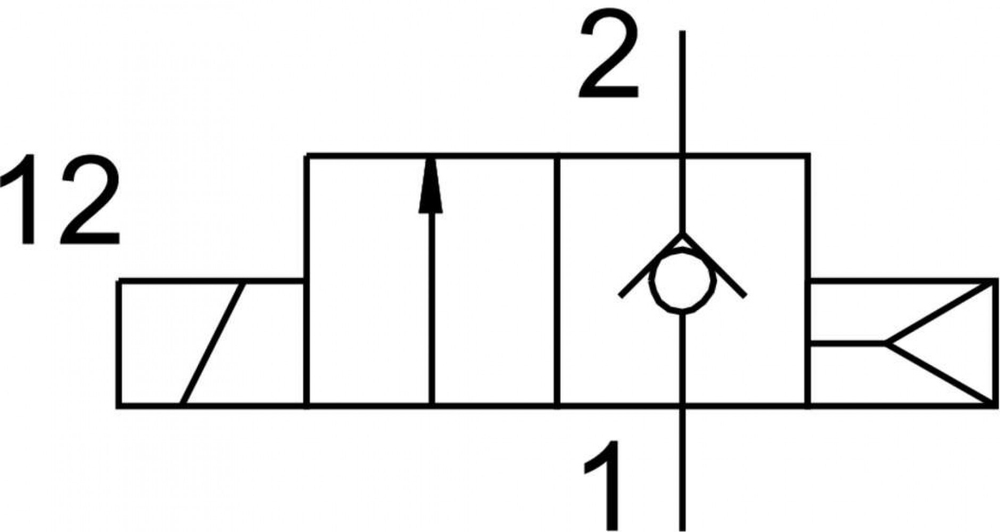

Функция распределителя
Нормально
закрытый
