ХАРАКТЕРИСТИКИ
ID
481600757
Бренд
Festo
Группа
Быстродействующие
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

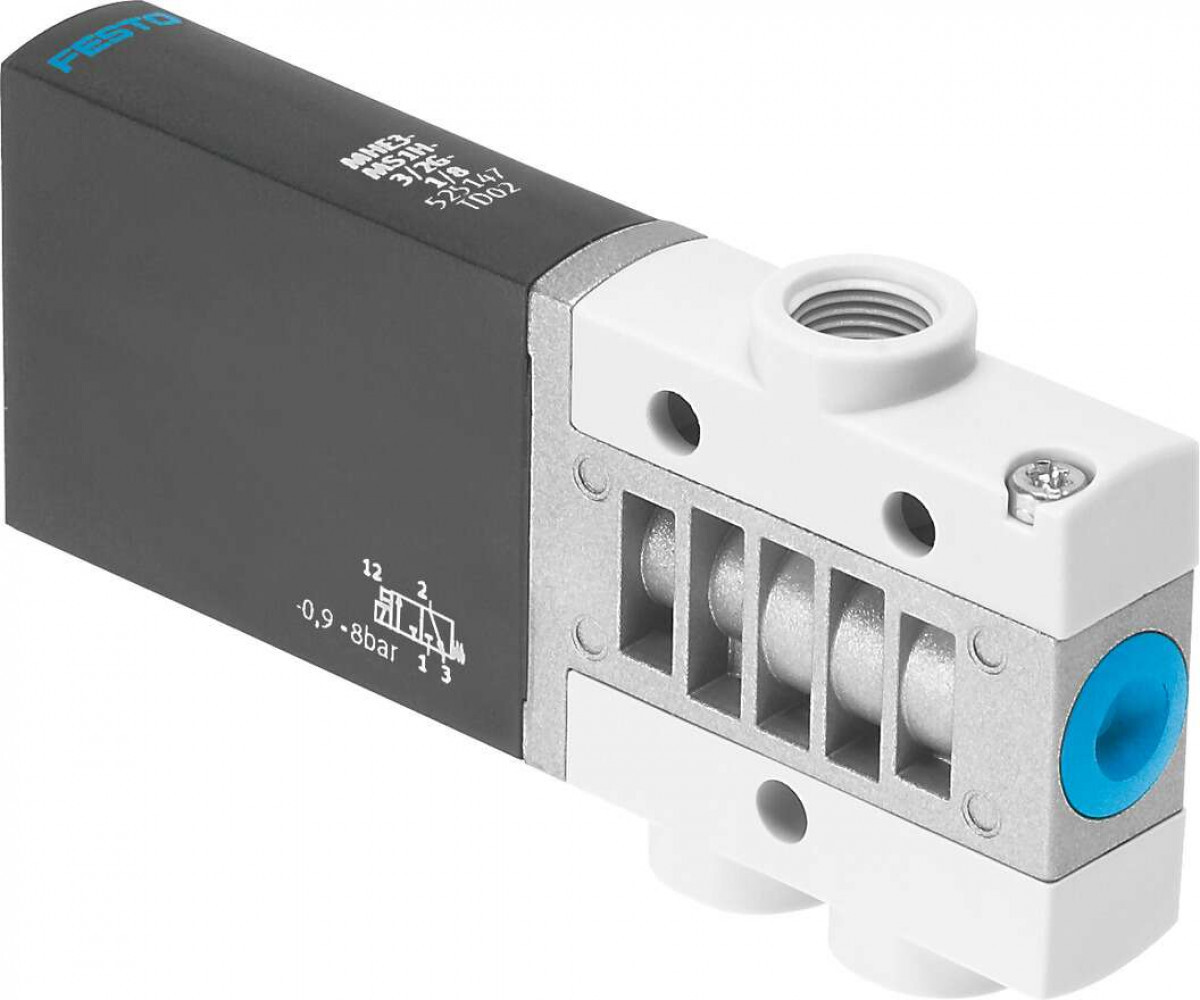

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/8
Серия товара
MHE3
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+60
°C
Тип конструкции
Переливной
тарельчатый
клапан
Тип крепления
Со
сквозным
отверстием
Авторизация
RCM
Mark
С
UL
us
-
Recognized
(OL)
Документация PDF
Защищен от смены полярности
Биполярный
Класс защиты
IP65

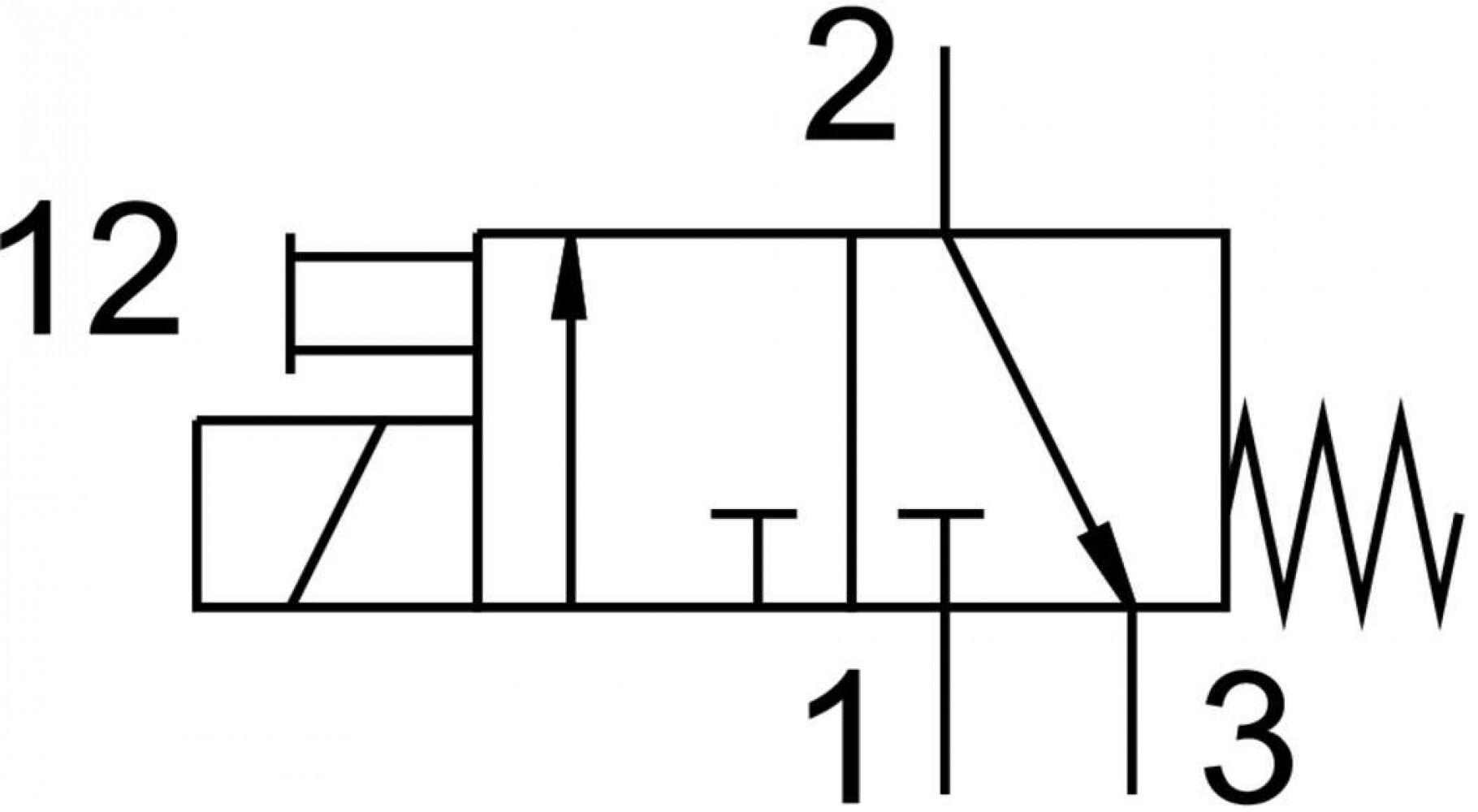

Количество линий и позиций
3/2
лин./поз
Максимальное рабочее давление
8
бар
Направление потока
Реверсивный
с
ограничениями
Обозначение CE
В
соответствии
с
директивой
EU
по
электромагнитной
совместимости
EMC
Присоединение 2
1/8
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
3
мм
Ссылка на DataSheet
Количество контактов
2-пин
Материал корпуса
Цинковая
штамповка
покрытая
Ссылка на 3D
Тип электрического подключения
Разъем
Ссылка на CAD.
Дополнительные функции
Защита
от
искр.
Снижение
тока
удержания.
Защитный
кожух
Тип катушки
ZC
Допустимые колебания напряжения
±
10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Материал винтов
Гальванизированная
сталь
Рабочая позиция
Моностабильный
Ручное дублирование
Толкающий
Тип резьбы
G
Функция распределителя
Нормально
закрытый
Максимальный стандартный расход (л/мин)
200
Монтажный шаг
19
мм
Тип пилотного управления
Прямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
1/8
Время включения
2,3
мс
Время выключения
2,8
мс
Максимальная частота переключения
280
Гц
Рабочее напряжение катушки
24
В
DC
Мощность переключения
6.5
Вт
Мощность удержания
1.6
Вт
Резьба
Наружная
резьба
Мин. время срабатывания
Относительно
частоты
переключения
Рабочее давление реверсивное
+10%/-30%
Пневматическое подключение канал 33
+10%/-50%
Допуска на время включения
0,2
мс
