ХАРАКТЕРИСТИКИ
ID
481603025
Бренд
Festo
Группа
Стандартные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

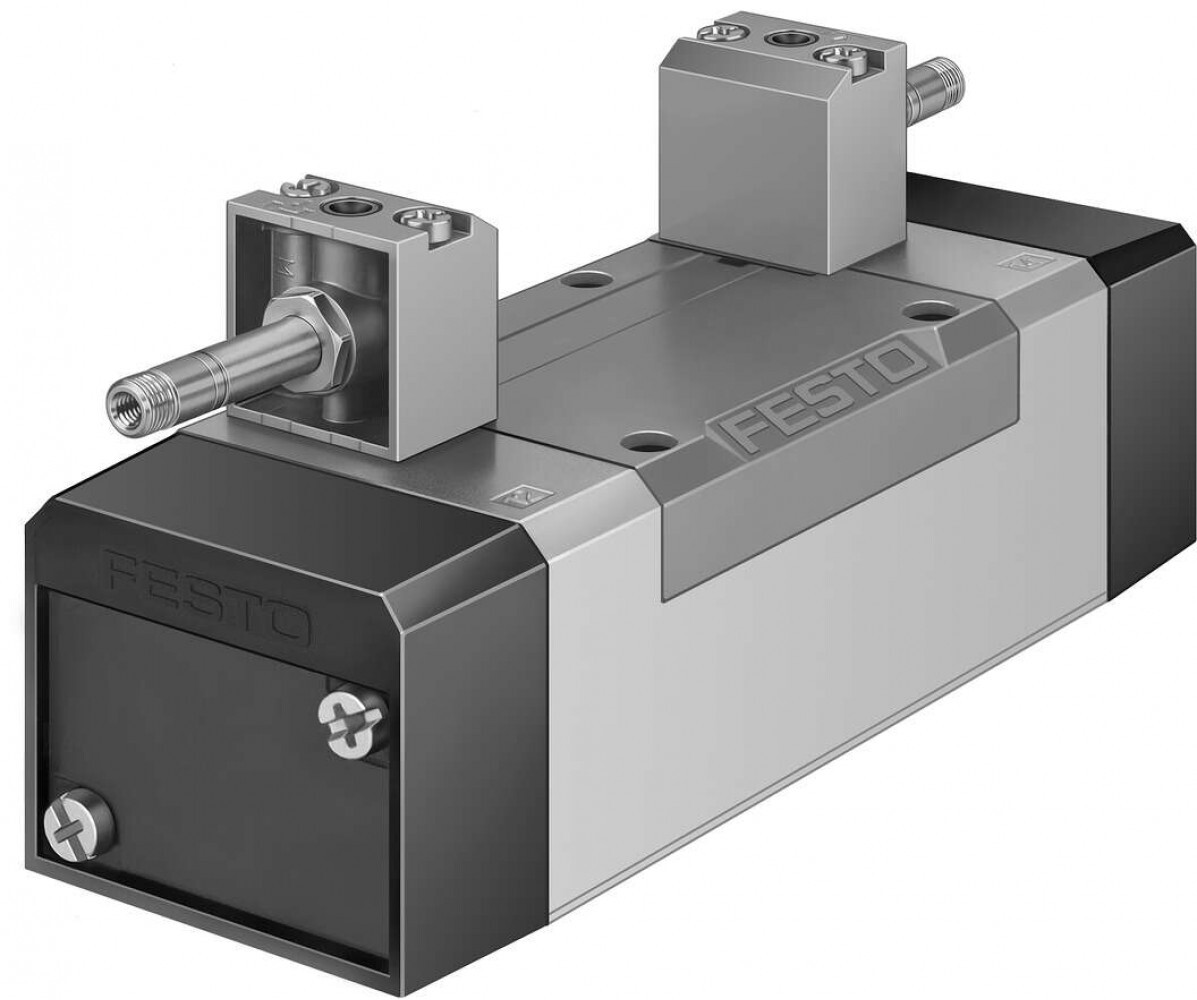

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
65
мм
Серия товара
MFH
Соответствует стандарту
ISO
5599-1
Температура окружающей среды
От
-5
°C
до
+40
°C
Тип конструкции
Золотниковый
Тип крепления
На
монтажной
плите.
Со
сквозным
отверстием
и
винтом
Документация PDF
Класс защиты
IP65

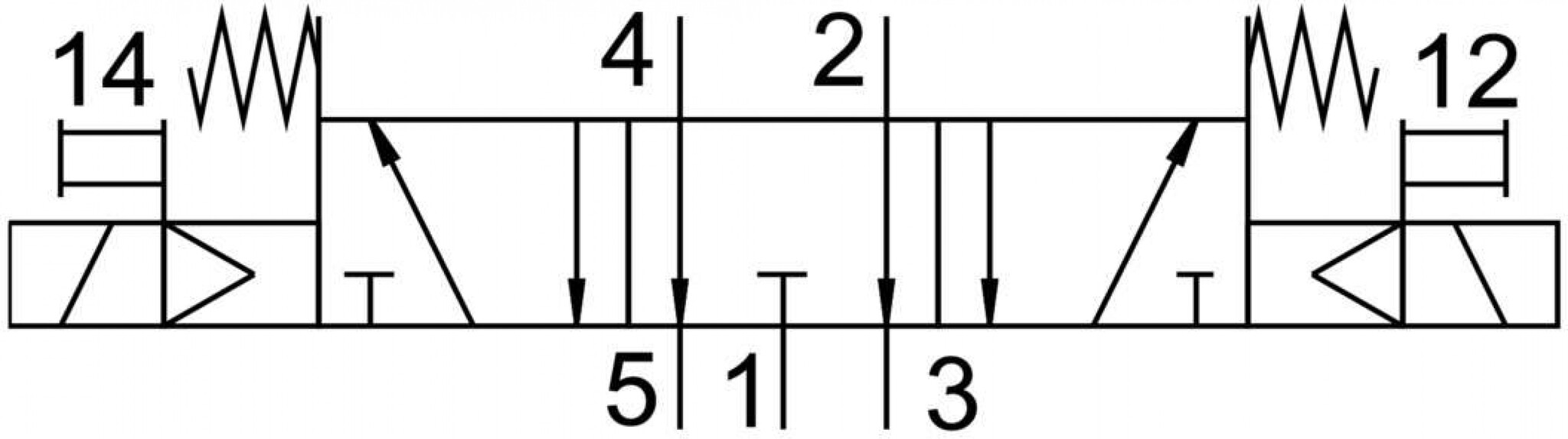

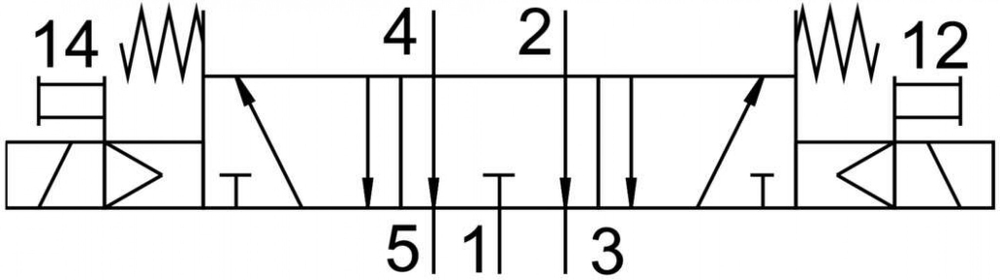

Количество линий и позиций
5/3
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Присоединение 2
65
мм
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
14,5
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
Ссылка на 3D
Тип электрического подключения
Электромагнитные
катушки
заказываются
отдельно
Ссылка на CAD.
Тип катушки
F
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
1
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Тип присоединения
Соединительная
плита
Минимальное рабочее давление
3
бар
Рабочая позиция
Выхлоп
в
нейтральной
позиции
Ручное дублирование
С
принадлежностями,
с
защелкой.
Толкающий
Максимальный стандартный расход (л/мин)
4600
Монтажный шаг
71
мм
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
65
мм
Присоединение 4
Соединительная
плита,
размер
3
согласно
ISO
5599-1
Время включения
37
мс
Время выключения
78
мс
Питание пилотного каскада
Внутренний
Защита от перекрытия
Да
Присоединение 5
Соединительная
плита,
размер
3
согласно
ISO
5599-1
Уровень звукового давления
85
дБ(А)
Негативный тестовый импульс с логикой 1
3700
мкс
Позитивный тестовый импульс с логикой 0
2200
мкс
Расход на индивидуальной плите
357
