ХАРАКТЕРИСТИКИ
ID
481603504
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)TPE-U(PU)
(Термопластичный
полиуретан)

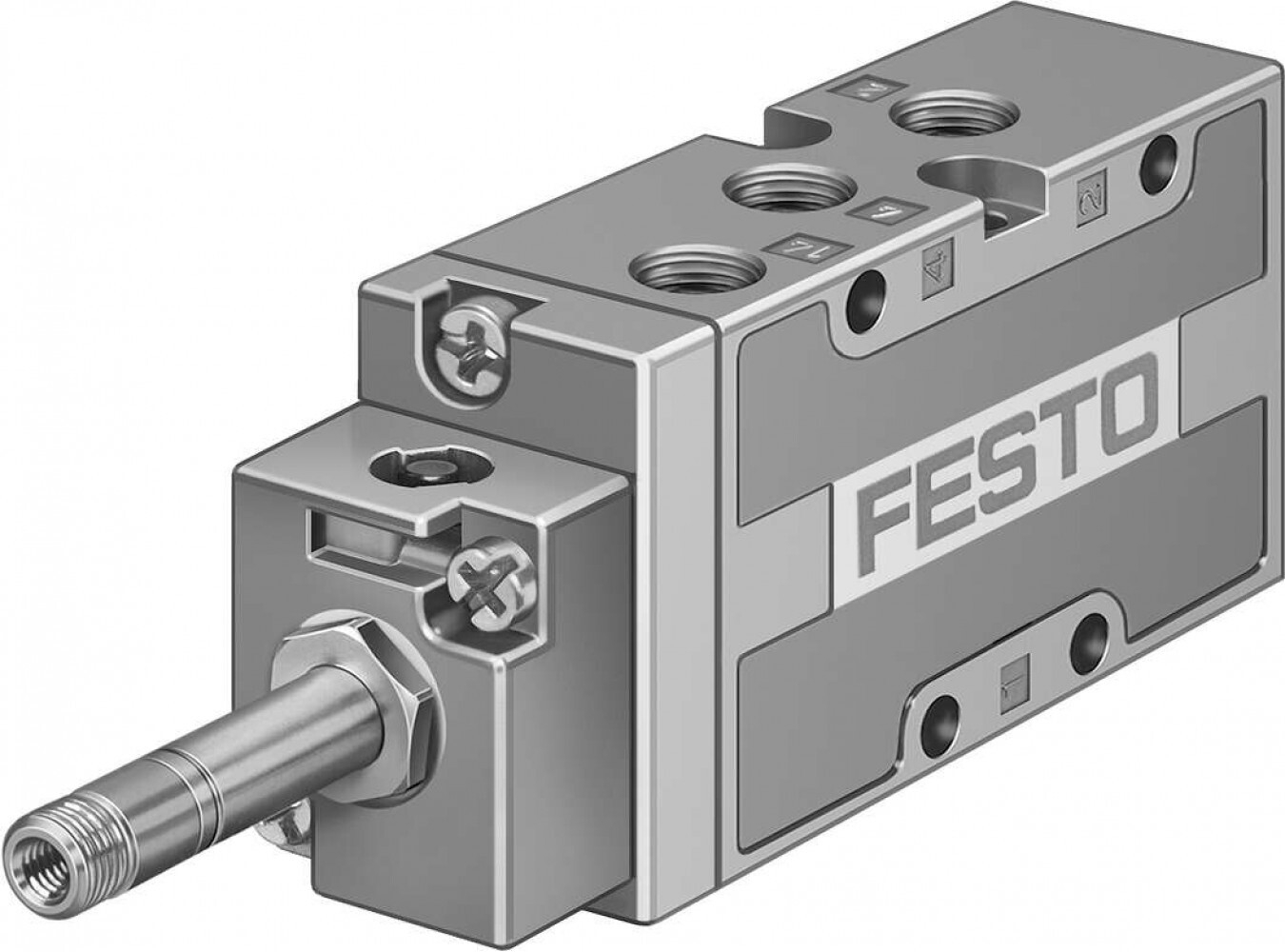

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/8
Серия товара
MFH
Сопротивление коррозии
1
-
Низкая
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+40
°C
Тип конструкции
Тарельчатое
седло
Тип крепления
На
PR-коллекторе.
Со
сквозным
отверстием
Документация PDF

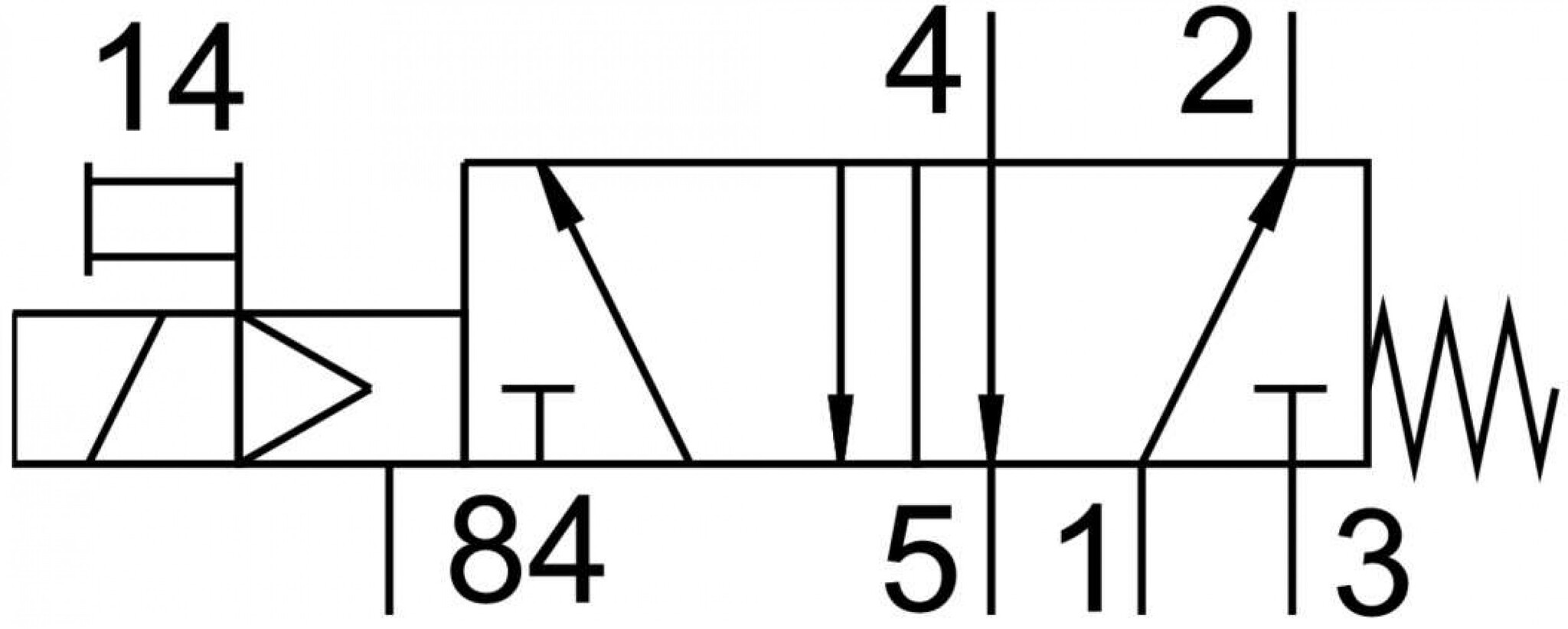

Количество линий и позиций
5/2
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Присоединение 2
1/8
Ссылка на PDF
Температура хранения
От
-40
°C
до
+60
°C
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
5
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
Ссылка на 3D
Тип электрического подключения
Электромагнитные
катушки
заказываются
отдельно
Ссылка на CAD.
Тип катушки
F
Минимальное рабочее давление
2
бар
Рабочая позиция
Моностабильный
Ручное дублирование
Толкающий
Тип резьбы
G
Максимальный стандартный расход (л/мин)
750
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Присоединение 3
G1/8
Присоединение 4
G1/8
Время включения
10
мс
Время выключения
30
мс
Максимальная частота переключения
3
Гц
Значение B
0,34
Значение С
3
Питание пилотного каскада
Внутренний
Защита от перекрытия
Нет
Присоединение 5
G1/8
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
3700
мкс
Позитивный тестовый импульс с логикой 0
2200
мкс
