ХАРАКТЕРИСТИКИ
ID
481630448
Бренд
Festo
Группа
Для
пневмоостровов
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
HNBR
(Гидрированный
бутадиен-нитрильный
эластомер)NBR
(Бутадиен-нитрильный
каучук)

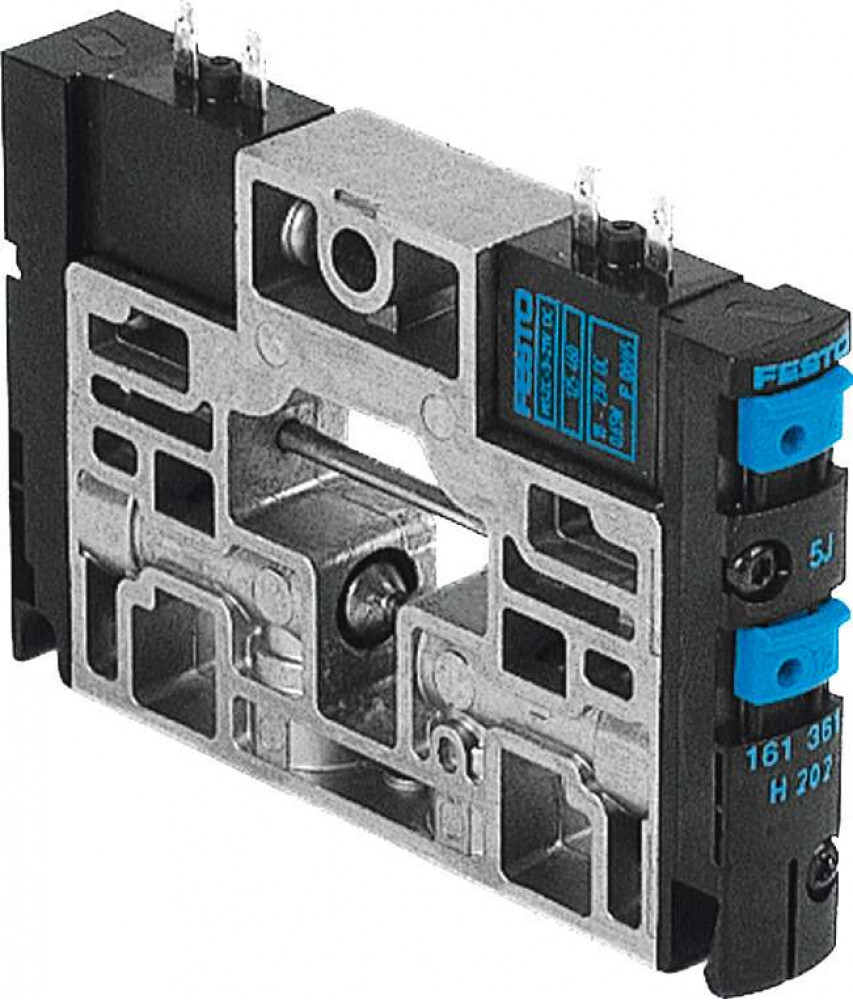

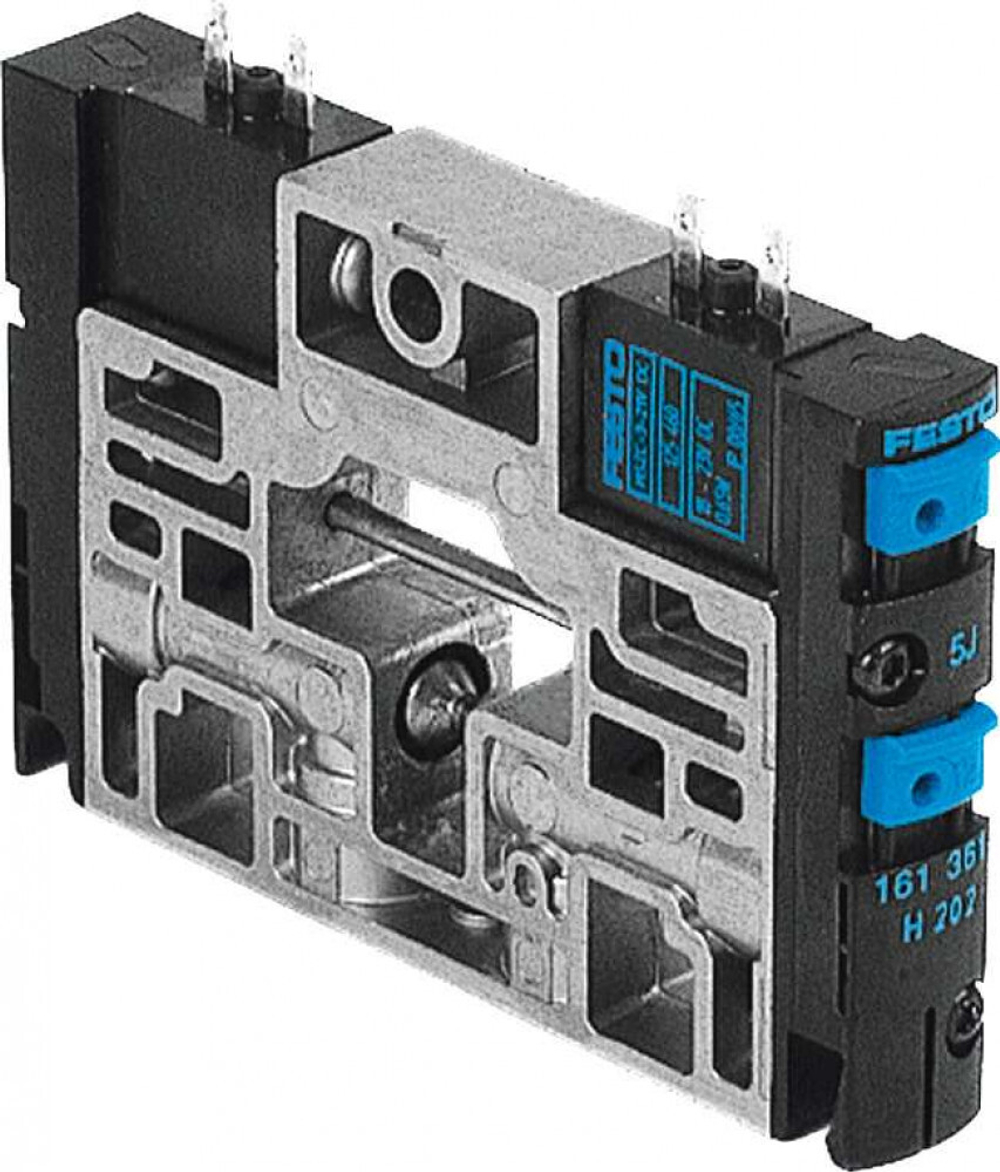

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Серия товара
CPV14
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+50
°C
Тип конструкции
Золотниковый
Тип крепления
Со
сквозным
отверстием
Класс защиты
IP65
Количество линий и позиций
3/2
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Присоединение 2
1/8
Рабочий цикл
100%
при
снижении
тока
удержания
Ссылка на PDF
Температура хранения
От
-20
°C
до
+40
°C
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
6
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давлениеЛатуньPOM
(Полиформальдегид)PPSСталь
Ссылка на 3D
Ссылка на CAD.
Ссылка на PDF/2
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Тип присоединения
Общая
линия
Рабочая позиция
Моностабильный
Ручное дублирование
Защелкиваемый.
Толкающий
Тип резьбы
G
Функция распределителя
Нормально
закрытый
Максимальный стандартный расход (л/мин)
800
Тип пилотного управления
Непрямого
действия
Тип сброса
Воздушная
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не
дросселируемый
Присоединение 4
G1/8
Время включения
24
мс
Время выключения
30
мс
Пилотное давление
От
3
до
8
бар
Потребление электроэнергии
0,65
Вт
Значение B
0,42
Значение С
3,2
Подвод пилотного воздуха 12/14
Общая
линия
Питание пилотного каскада
Внешний.
Внутренний
Защита от перекрытия
Да
Негативный тестовый импульс с логикой 1
400
мкс
Позитивный тестовый импульс с логикой 0
1400
мкс
Материал крепления на Н-рейку
14
мм
Собственное потребление тока при напряжении нагрузки
Общая
линия
