ХАРАКТЕРИСТИКИ
ID
481604863
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)

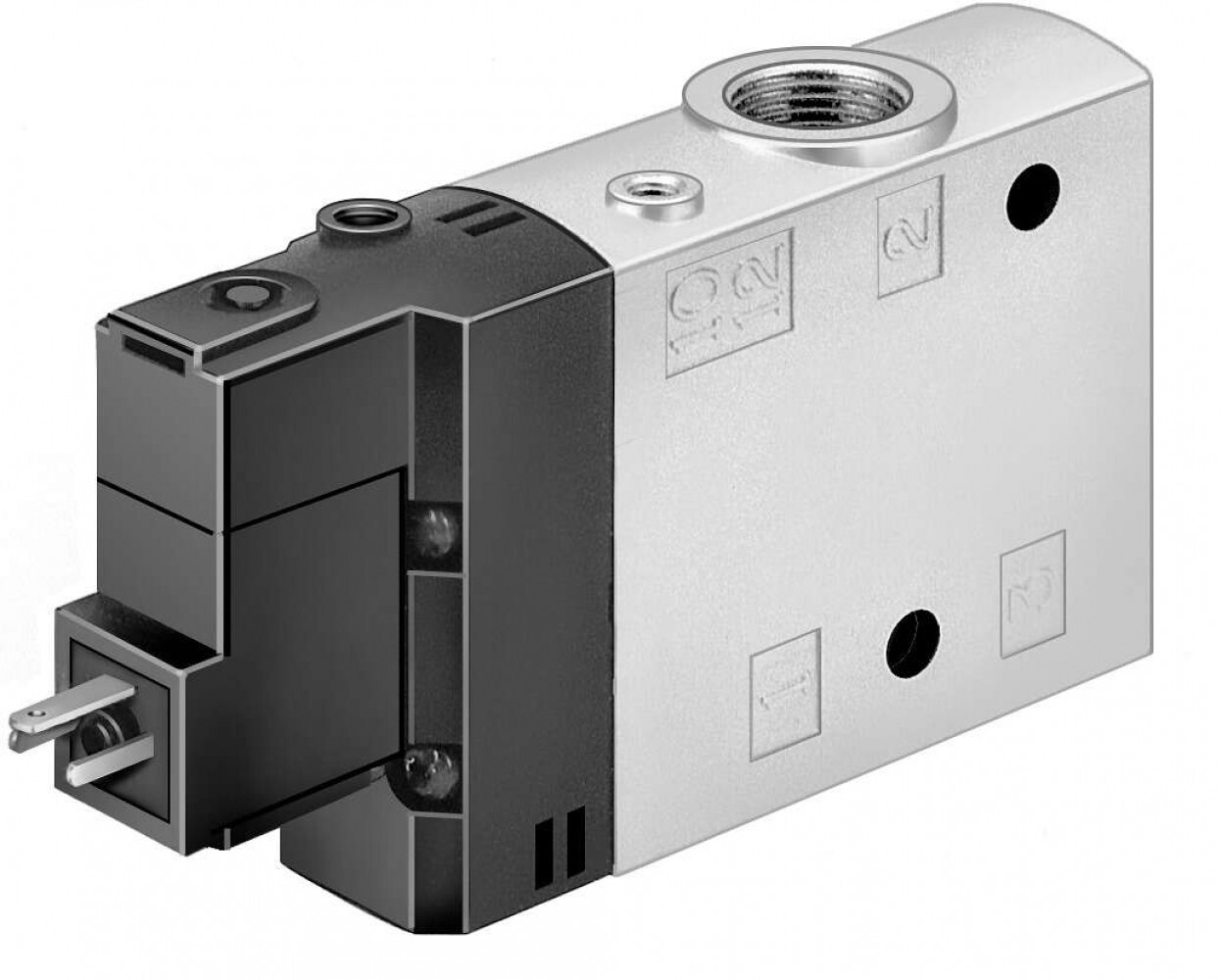

Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
3/8
Серия товара
CPE24
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+50
°C
Тип конструкции
Золотниковый
Тип крепления
Со
сквозным
отверстием
Авторизация
С
UL
us
-
Recognized
(OL)
Документация PDF
Класс защиты
IP65
по
IEC
60529
с
розеткой

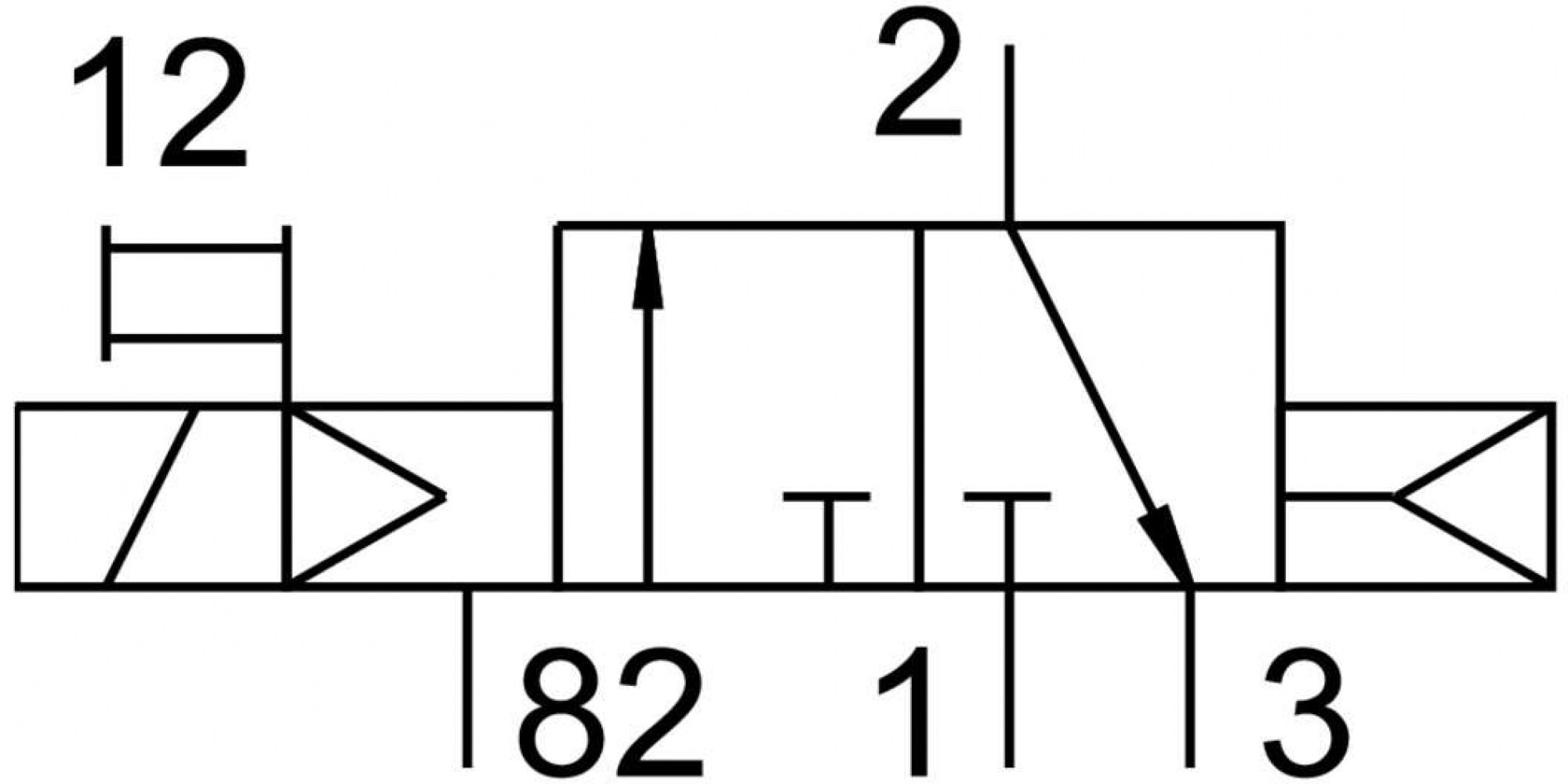

Количество линий и позиций
3/2
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Присоединение 2
3/8
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
11
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
Ссылка на 3D
Ссылка на CAD.
Расположение контактов
Тип
С
Стандарт электрического подключения
По
EN
175301-803
Тип катушки
ЕВ
Допустимые колебания напряжения
-15
%
/
+10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Минимальное рабочее давление
2,5
бар
Рабочая позиция
Моностабильный
Ручное дублирование
С
принадлежностями,
с
защелкойТолкающий
Тип резьбы
G
Функция распределителя
Нормально
закрытый
Максимальный стандартный расход (л/мин)
2500
Тип пилотного управления
Непрямого
действия
Тип сброса
Воздушная
пружина
Тип уплотнения
Мягкий
Присоединение 3
3/8
Время включения
50
мс
Время выключения
33
мс
Подвод пилотного воздуха 12
M5
Мощность катушки
1.5
Вт
Рабочее напряжение катушки
24
В
DC
Питание пилотного каскада
Внутренний
Защита от перекрытия
Да
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
3100
мкс
Позитивный тестовый импульс с логикой 0
3300
мкс
Замер времени переключения с частотой 1 Гц и выше
Держатель
табличек
