ХАРАКТЕРИСТИКИ
ID
481604852
Бренд
Festo
Группа
Универсальные
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)
Наименование
Распределитель
с
электроуправлением
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/4
Серия товара
CPE18
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-5
°C
до
+50
°C
Тип конструкции
Золотниковый
Тип крепления
Со
сквозным
отверстием
Авторизация
С
UL
us
-
Recognized
(OL)
Документация PDF
Класс защиты
IP65
по
IEC
60529
с
розеткой

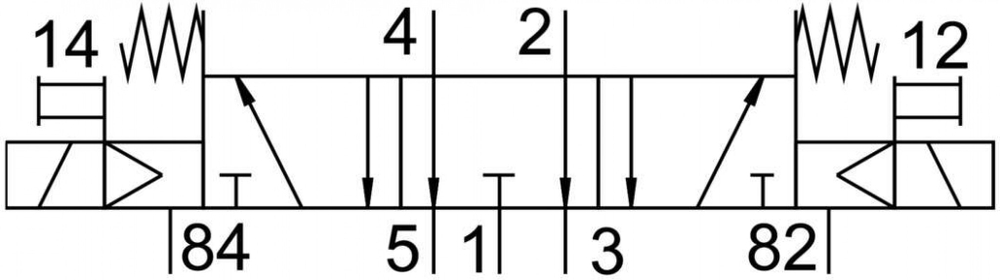

Количество линий и позиций
5/3
лин./поз
Максимальное рабочее давление
10
бар
Направление потока
Нереверсивный
Присоединение 2
1/4
Рабочий цикл
100%
Ссылка на PDF
Тип оборудования
Распределители
Тип управления
Электромагнитный
Условный проход
8
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
Ссылка на 3D
Ссылка на CAD.
Расположение контактов
Тип
С
Стандарт электрического подключения
По
EN
175301-803
Тип катушки
ЕВ
Допустимые колебания напряжения
-15
%
/
+10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Минимальное рабочее давление
2,5
бар
Рабочая позиция
Выхлоп
в
нейтральной
позиции
Ручное дублирование
С
принадлежностями,
с
защелкойТолкающий
Тип резьбы
G
Максимальный стандартный расход (л/мин)
1200
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Дросселирующий
Присоединение 3
G1/4
Присоединение 4
G1/4
Время включения
20
мс
Время выключения
38
мс
Подвод пилотного воздуха 12
M5
Мощность катушки
1.5
Вт
Рабочее напряжение катушки
24
В
DC
Питание пилотного каскада
Внутренний
Защита от перекрытия
Да
Присоединение 5
G1/4
Резьба
Наружная
резьба
Негативный тестовый импульс с логикой 1
3100
мкс
Позитивный тестовый импульс с логикой 0
3300
мкс
Максимальный момент затяжки монтаж на Н-рейке
M5
Замер времени переключения с частотой 1 Гц и выше
Держатель
табличек
