ХАРАКТЕРИСТИКИ
ID
481591573
Бренд
Festo
Замечания по материалу
Содержит
PWIS
вещества,
соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Наименование

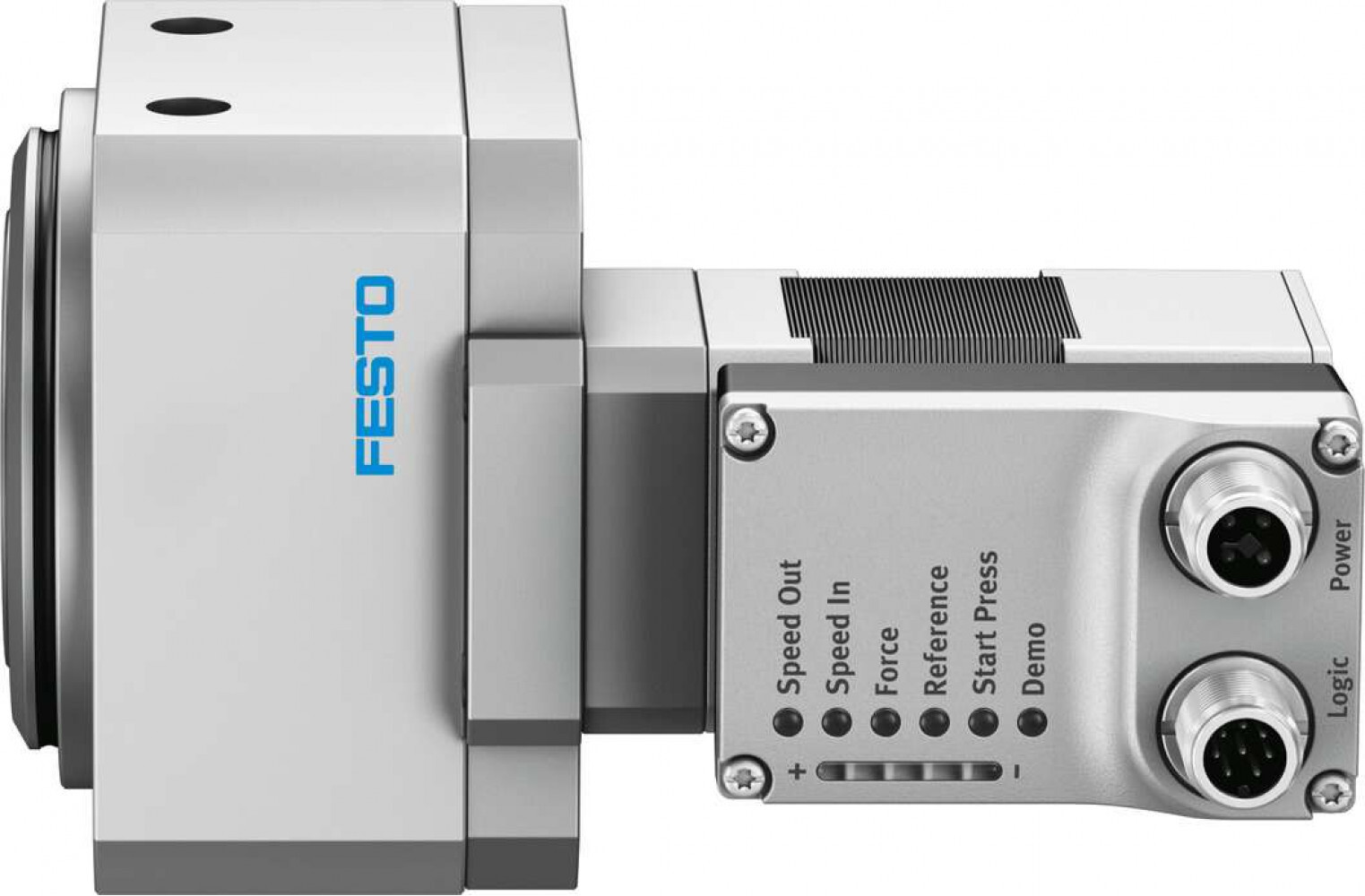

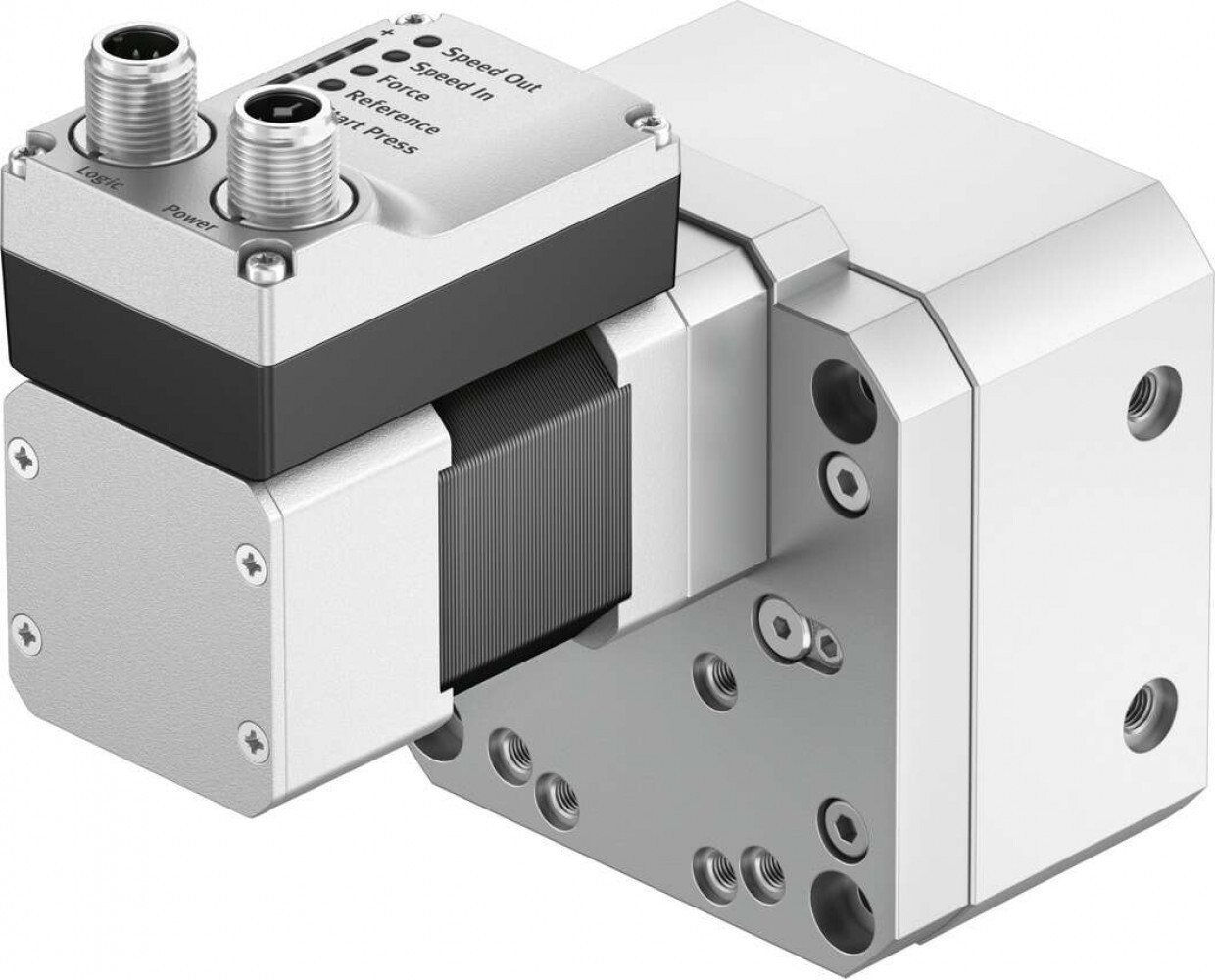

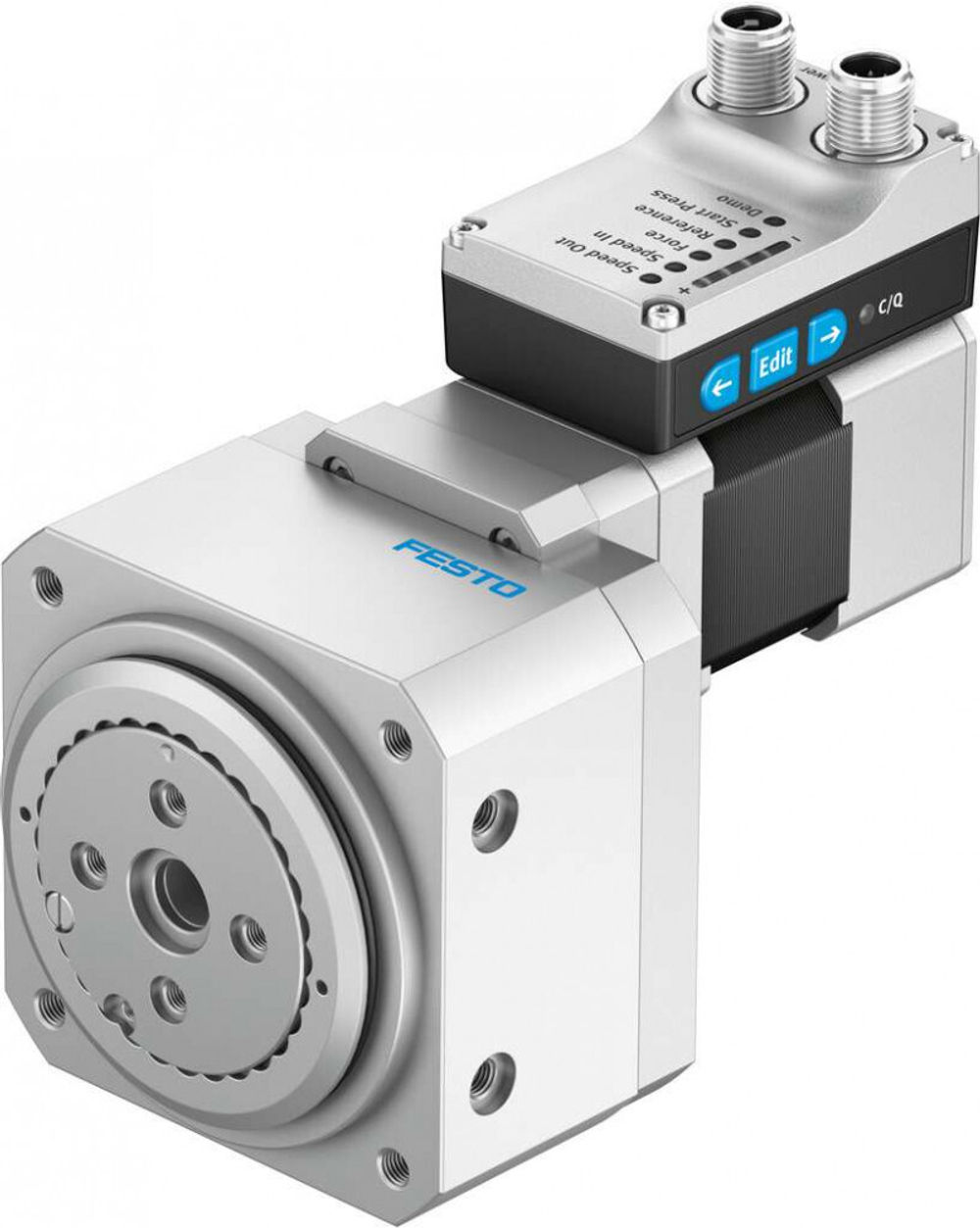

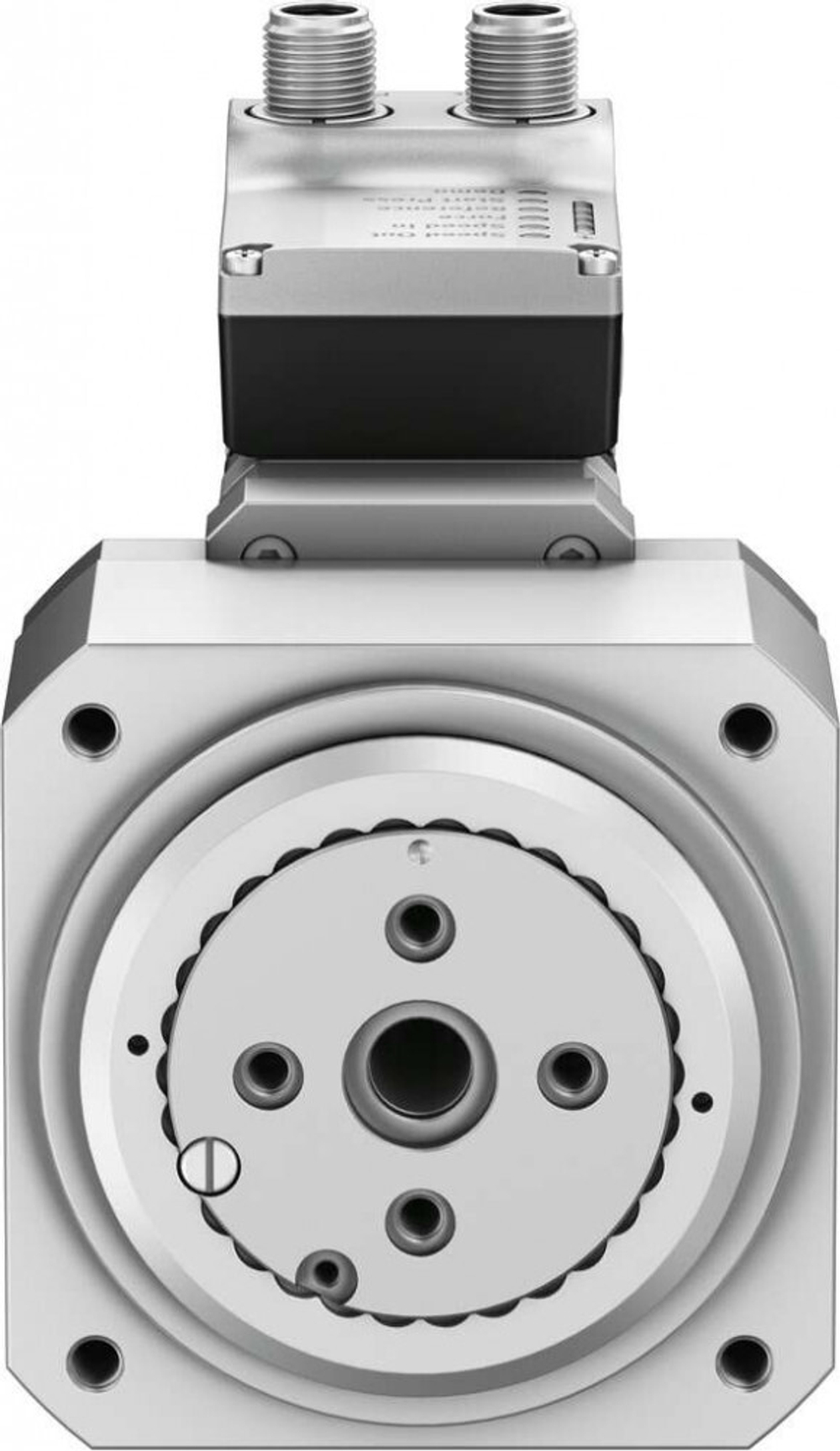

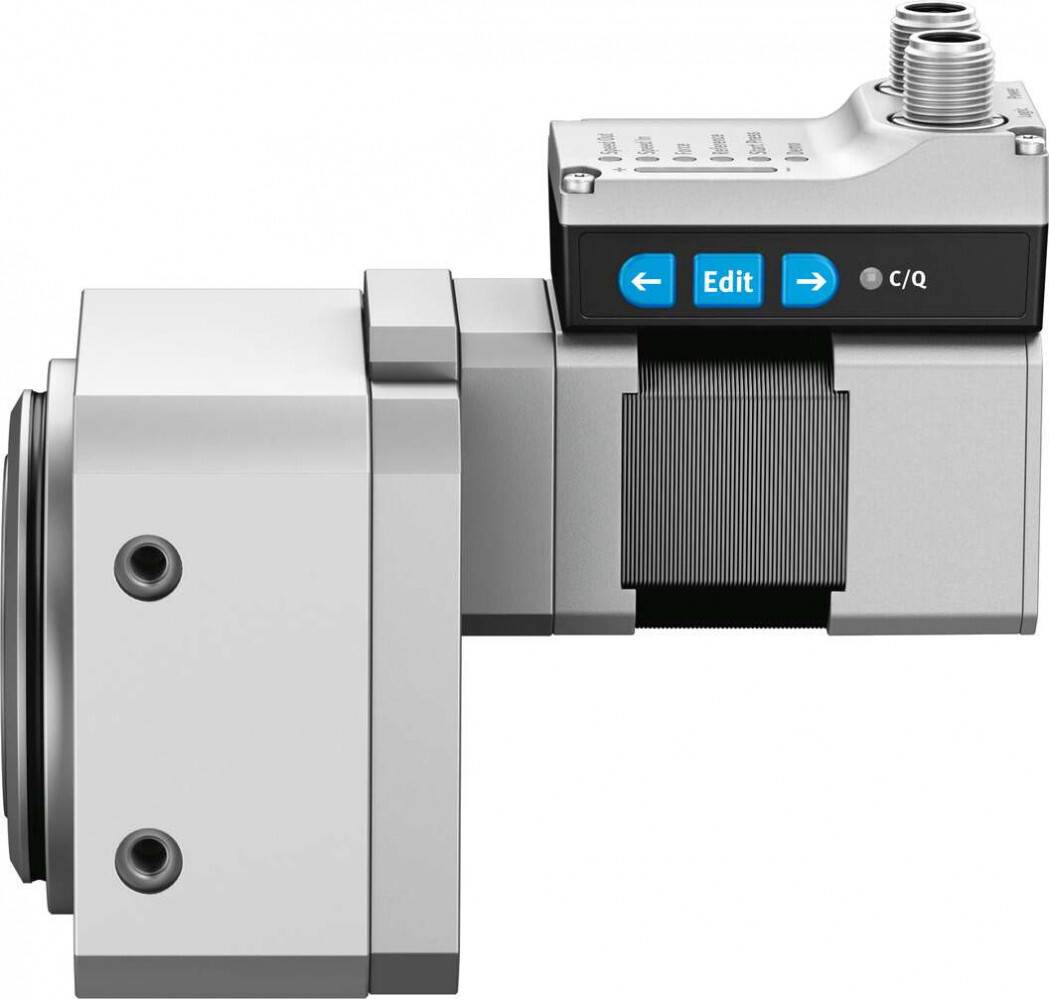

Привод
поворотный
Определение позиции
Датчик
двигателя
Положение при сборке
Любое
Серия товара
ERMS
Температура окружающей среды
От
0
°C
до
+50
°C
Тип конструкции
Электромеханический
поворотный
привод,
со
встроенным
приводом,
со
встроенным
редуктором
Тип крепления
С
внутренней
резьбой
Авторизация
RCM
Mark
Документация PDF
Класс защиты
IP40
Обозначение CE
В
соответствии
с
директивой
EU
по
электромагнитной,
совместимости
EMC,
в
соответствии
с
директивой
EU
RoHS
Рабочий цикл
100
%
Ссылка на PDF
Температура хранения
От
-20
°C
до
+60
°C
Точность повторения
±0,05
°
Ссылка на DataSheet
Материал корпуса
Анодированный
алюминий
Ссылка на CAD.
Дополнительные функции
Пользовательский
интерфейс,,
интегрированное
измерение
конечного
положения
KC mark
KC-EMV
Допустимые колебания напряжения
+/-
15
%
Макс. потребление тока
3
A
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
1
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
траспортного
применения
на
уровне
жесткости
1
в
соответствии
с
FN
942017-4
и
EN
60068-2-6
Вход логической схемы
PNP
(положительное
переключение)
Относительная влажность воздуха
От
0
до
85
%
Цифровые выходы
NPN
(коммутация
отрицательного
сигнала),
PNP
(положительное
переключение)
Класс безопасности
III
Режим готовности дисплея
LED
Размер
25
Дисплей
LED
Номинальный ток
3
A
Примечание по окружающей температуре
При
температуре
выше
30
°
C
мощность
должна
быть
уменьшена
на
2%
на
К
Угол поворота
90°
Максимальная скорость
150
1/мин
Максимальная длина линии
15
м
выходы,
15
м
входы,
20
м
с
IO-Link
Датчик положения ротора
Абсолютный
однооборотный
энкодер
Диапазон работы логических входов
24
В
Номинальное напряжение DC
24
В
Параметры конфигурации интерфейса
IO-Link,
интерфейс
пользователя
Пиковый момент
2,7
Нм
Принцип измерения поворотного энкодера
Магнитный
Триггер энкодера положения ротора
16
Бит
Характеристики логических входов
Конфигурируемый,
без
гальванической
развязки
Характеристики цифровых выходов
конфигурируемыйБез
гальванической
развязки
Угловой люфт
0,2°
Класс защиты изоляции
B
Номинальный ток мотора
3
A
Погрешность шагового угла
±5
%
Шаговый угол при полном шаге
1,8°
Тип мотора
Шаговый
мотор
Максимальное аксиальное усилие
350
Н
Допустимый момент инерции
0,0065
кгм?
Максимальное радиальное усилие
450
Н
Материал фланца
Алюминиевый
сплав,
анодированная
Колмчество цифровых выходов на 24 В DC
2
Колмчество цифровых логических входов
2
Тарировка
Фиксирующий
упор,
позитивныйФиксирующий
упор,
негативный
Угловое ускорение
Не
более
140
рад/с?
