ХАРАКТЕРИСТИКИ
ID
481616774
Бренд
Festo
Базовый вес на 0 мм хода
272
г
Группа
Плоские
Диаметр поршня
32
мм
Дополнительный вес на 10 мм хода
24
г
Дополнительный коэффициент массы на 10 мм хода
9
г
Конец штока
Наружная
резьба
Материал крышки
Алюминиевый
сплав
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)TPE-U(PU)
(Термопластичный
полиуретан)
Материал штока
Легированная
сталь

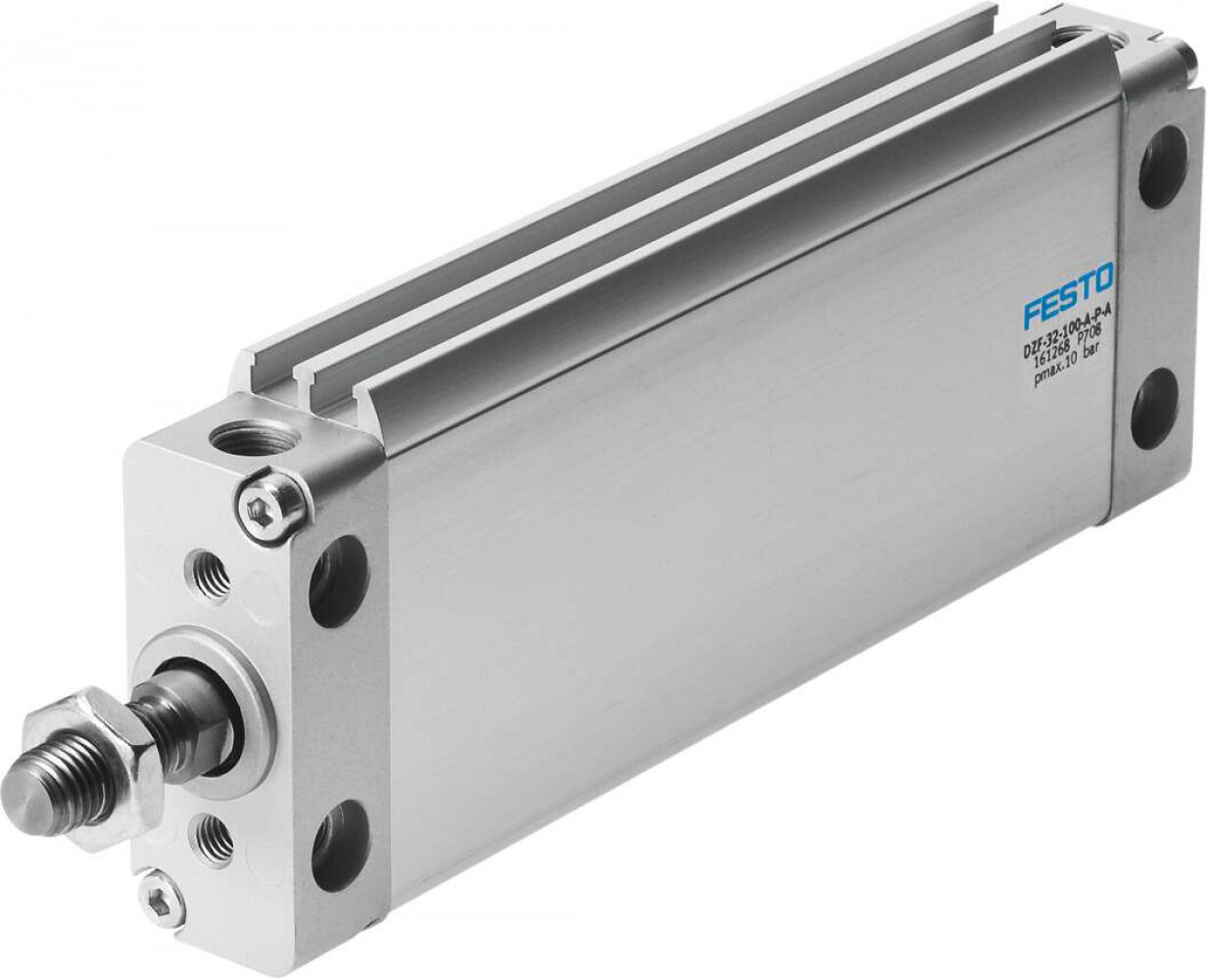

Наименование
Плоский
цилиндр
Определение позиции
Для
герконов
Перемещаемая масса при ходе 0 мм
65
г
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/8

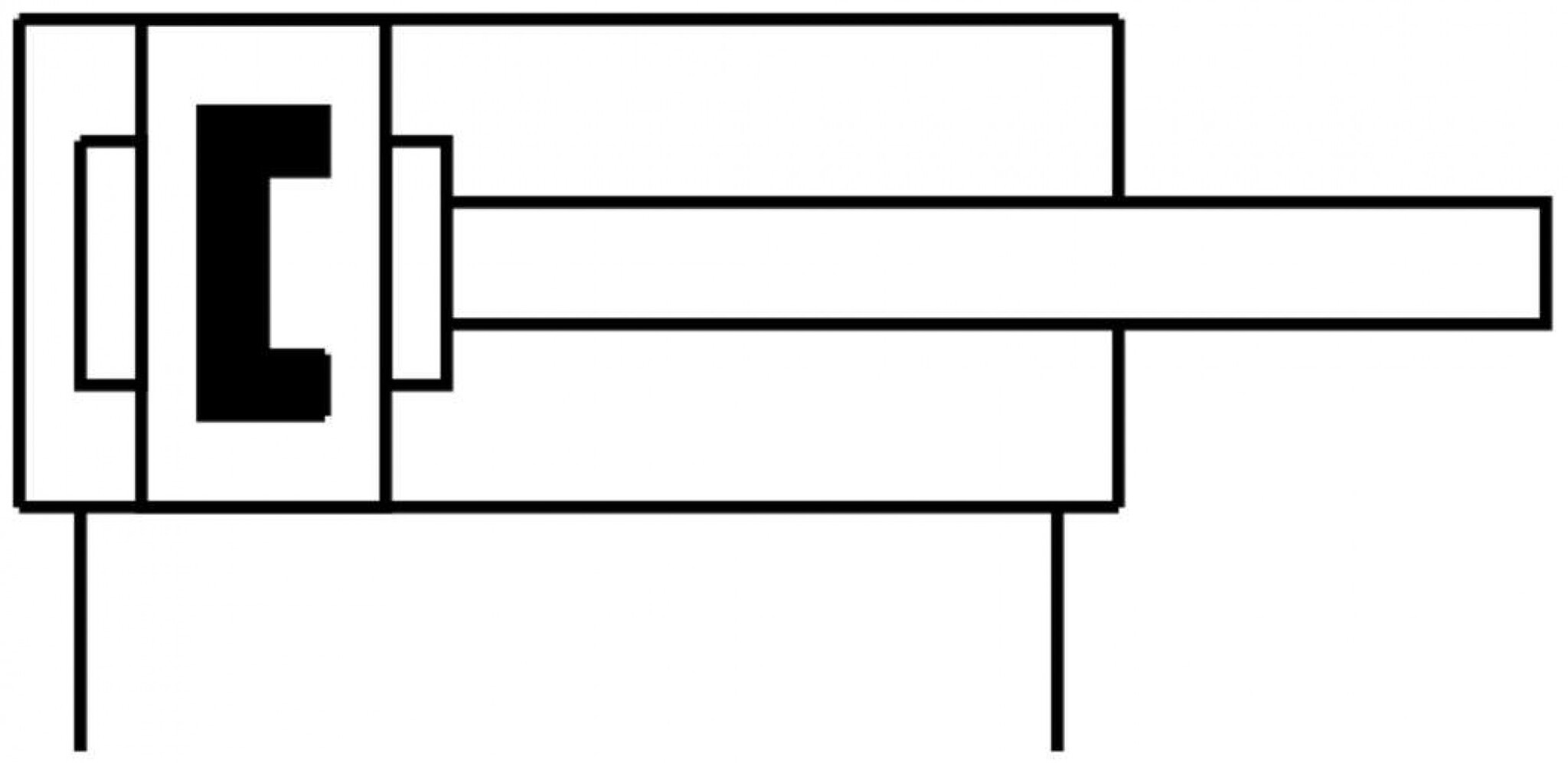

Режим работы
Двустороннего
действия
Резьба на штоке
M10x1,25
Серия товара
DZF
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
-20
°C
до
+80
°C
Тип конструкции
ПоршеньШток
Ход
200
мм
Документация PDF
Максимальное рабочее давление
10
бар
Ссылка на PDF
Тип оборудования
Пневмоцилиндры
Ссылка на DataSheet
Материал корпуса
Анодированный
алюминий
Ссылка на 3D
Ссылка на CAD.
Минимальное рабочее давление
1
бар
Тип резьбы
G
Тип присоединения на входе
Внутренняя
резьба
Демпфирование
Нерегулируемое
демпфирование
Защита от скручивания/направляющая
Овальный
поршень
Расположение демпфирования
Упругие
кольца
с
двух
сторон
Тип штока
Односторонний
шток
Крепление к штоку
Внутренняя
резьба
Максимальное угловое отклонение штока +/-
0,8
°
Монтажные отверстия
0,8
Нм
