ХАРАКТЕРИСТИКИ
ID
481614393
Бренд
Festo
Группа
Неполноповоротные
Замечания по материалу
Соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Материал крышки
Литой
алюминий
с
покрытием
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)
Материал штока
Алюминиевое
литье
под
давление

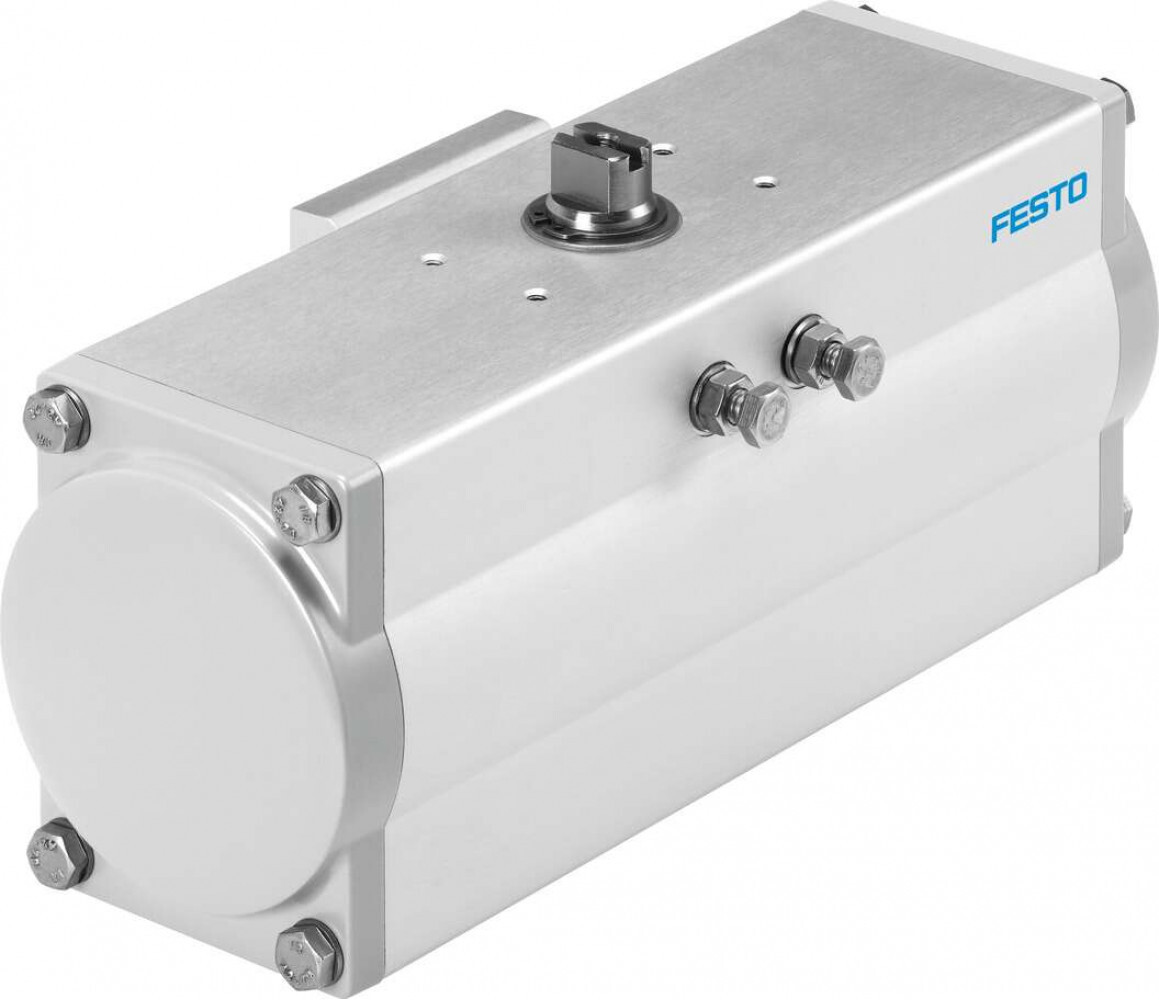

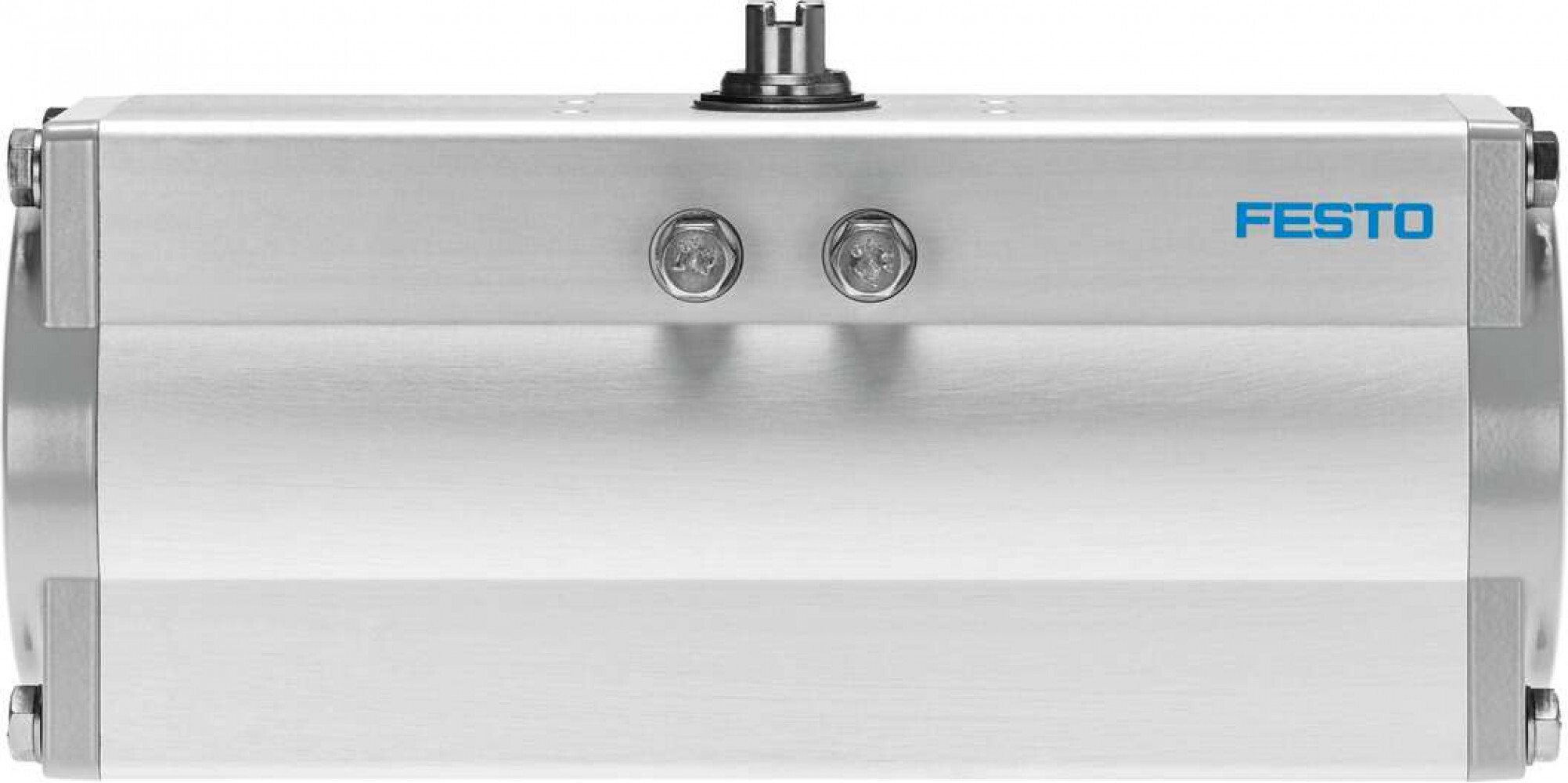

Наименование
Неполноповоротный
привод
Определение позиции
Оптический
Положение при сборке
Любое
Примечание по рабочей среде
Температура
точки
росы
на
10°C
ниже
температуры
окружающей/рабочей
среды.
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/8
Режим работы
Двустороннего
действия
Серия товара
DFPD
Температура окружающей среды
От
-20
°C
до
+80
°C
Тип конструкции
Рейка
и
шестерня
Максимальное рабочее давление
8
бар
Обозначение CE
В
соответствии
с
директивой
EU
по
взрывозащите
(ATEX)
Ссылка на PDF
Тип оборудования
Приводы
Ссылка на DataSheet
Материал корпуса
Алюминиевый
анодированный
сплав
Ссылка на CAD.
Ссылка на PDF/2
Материал винтов
Легированная
сталь,
нержавеющая
Минимальное рабочее давление
2
бар
Тип резьбы
G
Материал соединительной плиты
Алюминиевый
анодированный
сплав
Материал вала
Сталь,
никелированная
Марка материала вала
1.0715
Марка материала корпуса
EN
AW-6063-T6
Размер ISO-фланца
F0507
Размер привода
40
Взрывобезопасная температура окружающей среды
-20
Категория ATEX (Газ)
II
2G
Категория ATEX (Пыль)
II
2D
Взрывозащита типа (Газ)
Ex
h
IIC
T4
Gb
X
Взрывозащита типа (Пыль)
Ex
h
IIIC
T105
Номинальное рабочее давление
5,5
бар
Марка материала винта
1,4301
Угол поворота
120
°
Демпфирование
Без
демпфирования
Материал монтажного штифта
POM
Потребление воздуха при возврате на 10 мм хода
ISO
5211
Использование на открытом воздухе
16,5
мм
Материал фитинга защитного рукава
Закрывается
вправо
Закрывание
38,3
Нм
Момент при номинальном рабочем давлении с углом поворота 50°
38,3
Нм
Момент при номинальном рабочем давлении с углом поворота 90°
VDI/VDE
3845
(NAMUR)
Момент при указанном рабочем давлении и угле поворота 0°
Рабочий
момент
привода
не
должен
быть
выше
максимально
допустимого
момента
в
соответствии
с
ISO
5211,
в
зависимости
от
монтажного
фланца
и
соединения.
Подключение распределителя по стандарту
V14
Примечание по моменту
От
-5
до
5
deg
Присоединение вала
EN
AC-46100-D
Диапазон настройки конечного положения при 90°
Легированная
сталь,
нержавеющая
Component suitable for safety functions
VDI/VDE
3845
размер
AA
1
Подключение позиционера и датчика положения соответствует станда
1,4301
Среднее Время до Опасного Сбоя (MTTFd)
EN
AW-6063-T6
Номер материала кулачка
EN
AC-46100-D
Номер материала монтажной плиты
Продукт
может
использоваться
в
SRP
/
CS
до
SIL
2
(высокий
спрос)
